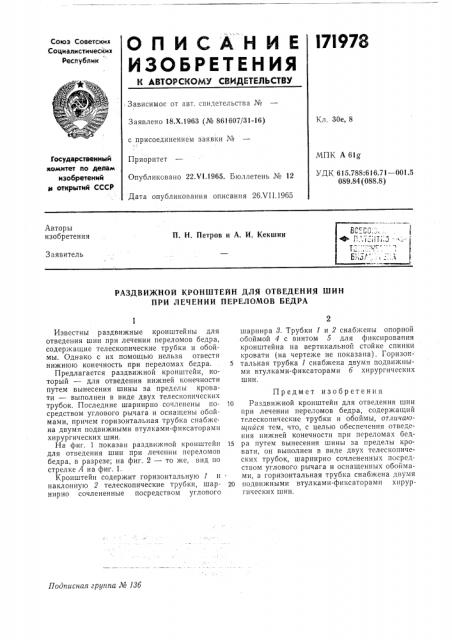

ОПИСАНИЕ 171978

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик "

Зависимое от авт. свидетельства №

Кл, 30е, 8

Заявлено 18.Х.1963 (№ 861607/31-16) с присоединением заявки №

МПК А 61g

УДК 615.788:616.71 — 001.5

089,84 (088.8) Приоритет

Опубликовано 22.V1.1965. Бюллетень № 12

Дата опубликования описания 26Л П.1965

Государственный комитет по делам изобретений и открытий СССР

Авторы изобретения

П. Н. Петров и А. И. Кекшин

Заявитель

РАЗДВИЖНОЙ КРОНШТЕЙН ДЛЯ ОТВЕДЕНИЯ ШИН

ПРИ ЛЕЧЕНИИ ПЕРЕЛОМОВ БЕДРА

Подписная группа № 13б

Известны раздвижные кронштейны для отведения шин при лечении переломов бедра, содержащие телескопические трубки и обоймы. Однако с их помощью нельзя отвести нижнюю конечность при переломах бедра. 5

Предлагается раздвижной кронштейн, который — для отведения нижней конечности путем вынесения шины за пределы кровати — выполнен в виде двух телескопических трубок. Последние шарнирно сочленены по- 1о средством углового рычага и оснащены обоймами, причем горизонтальная трубка снабже на двумя подвижными втулками-фиксаторами хирургических шин.

На фиг. 1 показан раздвижной кронштейн 15 для отведения шин при лечении переломов бедра, в разрезе; на фиг. 2 — то же, вид по стрелке А на фиг. 1.

Кронштейн содержит горизонтальную 1 и наклонную 2 телескопические трубки, шар- 2О нирно сочлененные посредством углового шарнира 8. Трубки 1 и 2 снабжены опорной обоймой 4 с винтом 5 для фиксирования кронштейна на вертикальной стойке спинки кровати (на чертеже не показана). Горизонтальная трубка 1 снабжена двумя подвижными втулками-фиксаторами б хирургических шин.

Предмет изобретения

Раздвижной кронштейн для отведения шин при лечении переломов бедра, содержащий телескопические трубки и обоймы, отличающийся тем, что, с целью обеспечения отведения нижней конечности при переломах бедра путем вынесения шины за пределы кровати, он выполнен в виде двух телескопических трубок, шарнирно сочлененных посредством углового рычага и оснащенных обоймами, а горизонтальная трубка снабжена двумя подвижными втулками-фиксаторами хирургических шин.
