Устройство для измерения расхода пара

Устройство для измерения расхода пара

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике и может быть использовано в энергетике и химических производствах. Цель изобретения - повышение точности измерения расхода пара и упрощение эксплуатации устройства. По мере накопления избыточного конденсата в резервуаре 3 его избыток переливается во внутренний резервуар 7 и в определенный момент поплавок 9 всплывет, при этом запорный орган 10 освобождает входной торец дополнительного трубопровода 8 и избыточный конденсат удаляется в полость меньшего давления. В результате устанавливается такой режим работы, когда высота подъема запорного органа 10 такова, что количество конденсата уходящего по трубопроводу 8 соответствует его прибыли из резервуара 3 в резервуар 7, а в кольцевой щели между запорным органом 10 и торцом трубопровода 8 устанавливается такое сопротивление течению конденсата, которое по величине рано измеряемому перепаду давления на диафрагме 1.2 ил.. (Л С

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (!9) (I I) (Я)5 G 01 F 1/34

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

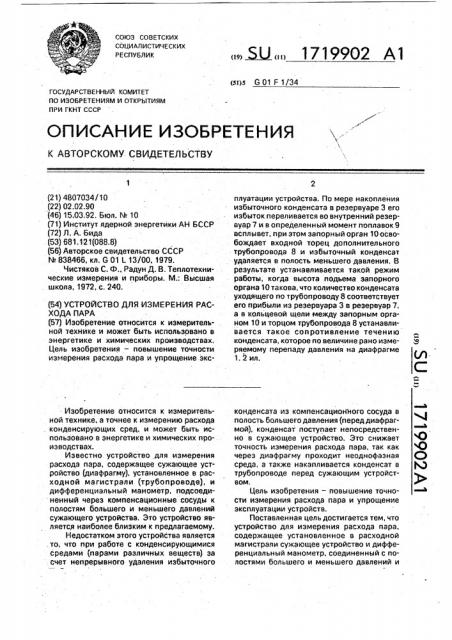

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABT0PCKOMY CHVIPETEJlbCTBY (21) 4807034/10 (22) 02.02.90 (46) 1.5.03,92. Бюл. N 10 (71) Институт ядерной энергетики АН БССР (72) Л. А, Бида (53) 681.121(088.8) (56) Авторское свидетельство СССР

hL 838466, кл. 6 01 3 13/00, 1979.

Чистяков С.Ф., Радун Д. В.Теплотехнические измерения и приборы. M.: Вйсшая . школа, 1972, с. 240. (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ РАСХОДА ПАРА (57) Изобретение относится к измерительной технике и может быть использовано в энергетике и химических производствах.

Цель изобретения — повышение точности измерения расхода пара и упрощение эксИзобретение относится к измерительной технике, а точнее к измерению расхода конденсирующих сред, и может быть использовано в энергетике и химических производствах.

Известно устройство для измерения расхода пара, содержащее сужающее устройство (диафрагму), установленное в расходной магистрали (трубопроводе), и дифференциальный манометр, подсоединенный через компенсационные сосуды к полостям большего и меньшего давлений сужающего устройства. Зто устройство является наиболее близким к предлагаемому.

Недостатком этого устройства является .то, что при работе с конденсирующимися средами (парами различных веществ) за . счет непрерывного удаления избыточного плуатации устройства. По мере накопления избыточного конденсата в резервуаре 3 его избыток переливается во внутренний резервуар 7 и в определенный момент поплавок 9 всплывет, при этом запорный орган 10освобождает входной торец дополнительного трубопровода 8 и избыточный конденсат удаляется в полость меньшего давления. В раэультате устанавливается такой режим работы, когда высота подъема запорного органа 10 такова, что количество конденсата уходящего по трубопроводу 8 соответствует

его прибыли из резервуара 3 в резервуар 7, а в кольцевой щели между запорным органом 10 и торцом трубопровода 8 устанавливается такое сопротивление течению конденсата, которое по величине рано измеряемому перепаду давления на диафрагме

1. 2 ил. конденсата из компенсационного сосуда в полость большего давления (перед диафрагмой), конденсат поступает непосредственно в сужающее устройство, Зто снижает точность измерения расхода пара, так как через диафрагму проходит неоднофаэная среда, а также накапливается конденсат в трубопроводе перед сужающим устройством, Цель изобретения — повышение точности измерения расхода пара и упрощение эксплуатации устройств.

Поставленная цель достигается тем, что устройство для измерения расхода пара, содержащее установленное в расходной магистрали сужающее устройство и дифференциальный манометр, соединенный с полостями большего и меньшего давлений и

1719902.выполненный в виде двух размещенных один в другом резервуаров и измерительного элемента, снабжено телом с положительной плавучестью, запорным органом и дополнительным трубопроводом, При этом тело с положительной плавучестью установлено в полости внутреннего резервуара дифманометра, а запорный орган закреплен на этом теле и размещен во входном торце дополнительного трубопровода с возможностью перемещения; Полость внутреннего резервуара соединена с полостью меньшего давления сужающего устройст. ва, 1

На фиг. 1 и 2 изображена схема предлагаемого устройства.

Устройство содержит сужающее устройство (диафрагму) 1, установленное в трубопроводе 2, к которому подсоединен наружный резервуар 3 (со стороны большего давления) на паровой полости посредством патрубка 4, à по жидкостной полости — посредством трубопровода 5 через измерительный элемент (трубку) 6 с полостью меньшего давления. Внутренний резервуар 7 дифманометра посредством трубопровода 8 соединен с полостью меньшего давления сужающего устройства 1. В резервуаре 7 установлено тело 9 с положительной плавучестью (поплавок), к которому прикреплен запорный орган 10, размещенный во входном торце трубопровода 8 с возможностью перемещения.

Устройство работает следующим образом.

В начальный момент измерения расхода, когда в резервуаре 7 еще нет конденсата, поплавок 9 и запорный орган 10 находятся в нижнем положении и внутренняя полость резервуара 7 разобщена с полостьо меньшего давления сужающего устройства 1. По мере накопления избыточного конденсата в резервуаре 3 его избыток переливается во внутренний резервуар 7 (на фигурах показано стрелками) и, начиная с какого-то момента, поплавок 9 всплывает

45 на определенную высоту. При этом запорный орган 10 освобождает входной торец трубопровода 8 и избыточный конденсат удаляется в полость меньшего давления по этому трубопроводу (показано стрелками).

В результате устанавливается такой режим работы, когда высота подъема запорного органа 10 такова, что количество конденсата, уходящего по трубопроводу 8, соответствует его прибыли из резервуара 3 в резервуар 7, а в кольцевой щели между запорным органом 10 и торцом трубопровода

8 устанавливается также сопротивление течению конденсата, которое по величине равно измеряемому перепаду давления на диафрагме 1, Если по каким-либо причинам в резервуаре 7 уровень конденсата уменьшится до полного исчезновения, поплавок 9 опустится и запорный орган t0 полностью закроет вход трубопровода 8, что также исключает выравнивание давлений перед и за су>кающим устройством и обеспечивает требуемую работоспособность прибора и точность измерений. По измеренному перепаду давления на сужающем устройстве известными методами определяют расход пара.

Формула изобретения

Устройство для измерения расхода пара, содер>кащее установленное в расходной магистрали сужающее устройство и дифференциальный манометр, о т л и ч а ю щ и йс я тем, что, с целью повышения точности измерения расхода пара и упрощения эксплуатации устройства оно снабжено телом с положительной плавучестью, запорным органом и дополнительным трубопроводом, при этом тело с положительной плавучестью установлено в полости внутреннего резервуара дифманометра, запорный орган закреплен на этом теле и размещен во входном торце дополнительного трубопровода с возможностью перемещения, а дополнительный трубопровод соединяет полость внутреннего резервуара дифманометра с полостью меньшего давления.

1719902 фас?, f фия2
