Реферат



Изобретение относится к сельскохозяйственному машиностроению, в частности к рабочим органам ягодоуборочной машины, Цель изобретения - увеличение полноты сбора ягод путем изменения траектории полета ягод. Встряхиватель ягодоуборочной машины содержит активаторы (А) 3 и 4 и смещенные относительно них в поперечной плоскости дополнительные активаторы 5 и 6. А 3- 6 включают бичи 9, к последним жестко прикреплены выполненные в виде мелкоячеистой сетки отражатели 11 и 12. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 А 01 D 46/26

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Виа,7

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1335174 (21) 4490918/15 (22) 10,10.88 (46) 23,03.92. Бюл. t+ 11 (71) Головное специализированное конструкторское бюро по комплексам машин для механизации работ в садах, виноградниках, питомниках и ягодниках Кишиневского производственного объединения "Плодсельхозмаш" (72) А.М. Кротов, В.В. Бычков, Л,С. Васильева и B.À. Шкафар (53) 631,37.8(088.8) (56) Авторское свидетельство СССР

М 1335174, кл. А 01 D 46/26, 1985.,5U,„, 1720547 А2 (54) ВСТРЯХИВАТЕЛЬ ЯГОДОУБОРОЧНОЙ

МАШИНЫ (57) Изобретение относится к сельскохозяйственному машиностроению, в частности к рабочим органам ягодоуборочной машины, Цель изобретения — увеличение полноты сбора ягод путем изменения траектории полета ягод. Встряхиватель ягодоуборочной машины содержит активаторы (А) 3 и 4 и смещенные относительно них в поперечной плоскости дополнительные активаторы 5 и

6. А 3 — 6 включают бичи 9, к последним жестко прикреплены выполненные в виде мелкоячеистой сетки отражатели 11 и

12, 3 ил.

1720547

Составитель С. Тыняная

Редактор С. Патрушеi.а Техред M.Ìîðãåíòàë Корректор И. Муска

Заказ 901 Тираж Подписное

ВНИИПИ Госудагственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производствен о-изда ельский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Изобретение относится к сельскохозяйственному машиностроению, в частности к рабочим органам ягодоуборочных машин, и является усовершенствованием известного устройства по авт.св. М 1335174.

Цель изобретения — повышение полноты сбора ягод путем изменения траектории полета ягод от центра встряхивателя к периферии.

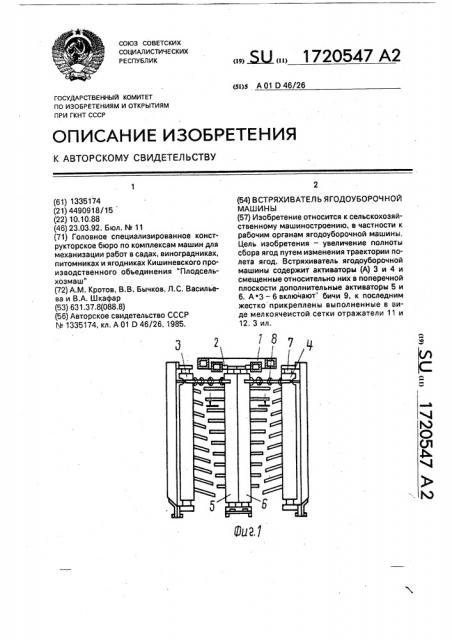

На фиг.1 изображен встряхиватель ягодоуборочной машины, вид спереди; на фиг.2 — валы с бичами; на фиг.3 — вид А на фиг.2.

Встряхиватель ягодоуборочной машины содержит раму 1, на которой в подшипниковых узлах 2 установлены активаторы— рабочие органы 3 и 4 бильного типа и смещенные в поперечной плоскости относительно них дополнительные активаторы— бильные рабочие органы 5 и 6.

Каждый бильный рабочий орган имеет вал 7, приваренные к нему по винтовой линии втулки 8 и укрепленные в них бичи 9, образующие набор. К бичам 9 с задней стороны каждого рабочего органа 5 и 6 жестко, посредством хомутов 10, прикреплены отражатели 11 и 12. Для исключения создания воздушной волны отражатели 11 и 12 выполнены в виде мелкоячеистой сетки.

Встряхиватель работает следующим образом.

При движении комбайна куст делителем разделяется на две части. Одна из них попа5 дает между бильными рабочими органами 3 и 5, другая — между рабочими органами 4 и

6, Бичи 9 рабочих органов каждой пары,. кинематически связанных между собой, попеременно воздействуют на кусты, стряхи10 вая ягоды.

Одновременно с движением бичей 9 движутся и отражатели 12 и 11, которые отбрасывают отделившиеся от веток ягоды на боковые транспортеры. Благодаря снаб15 жению бичей 9 рабочих органов 5 и 6 отражателями 11,12 увеличивается полнота сбора ягод за счет исключения возможности их попадания в центральную зону куста, а оттуда на землю.

Формула изобретения

Встряхиватель ягодоуборочной машины по авт.св. М 1335174, о т л и ч а ю щ и йс я тем, что, с целью повышения полноты

25 сбора ягод путем изменения траектории полета ягод, дополнительные активаторы снабжены закрепленными на них отражателями, которые выполнены в виде мелкоячеистой сетки. яп
