Устройство для многоцветного термозольного крашения текстильных длинномерных материалов

Устройство для многоцветного термозольного крашения текстильных длинномерных материалов

Иллюстрации

Показать все

Реферат



Изобретение относится к обработке текстильных материалов, в частности к термозольному крашению дисперсными и активными красителями пряжи и нитей, и позволяет расширить технологические возможности путем получения многоцветных участков на текстильных материалах. Устройство содержит шпулярник с паковками текстильного материала, последовательно расположенные со смещением одна относительно другой, с узлами нанесения красителя и механизмами подачи материала в красящие пары валиков, узел фиксации красителя , сушильную камеру, товароприемник, блок управления и две уплотняющие воронки для ориентации траектории движения нити. Устройство позволяет получать многоцветные, богатые по юрлористике пряжу и нити. 2 з.п. ф-лы, 9 ил. (Л

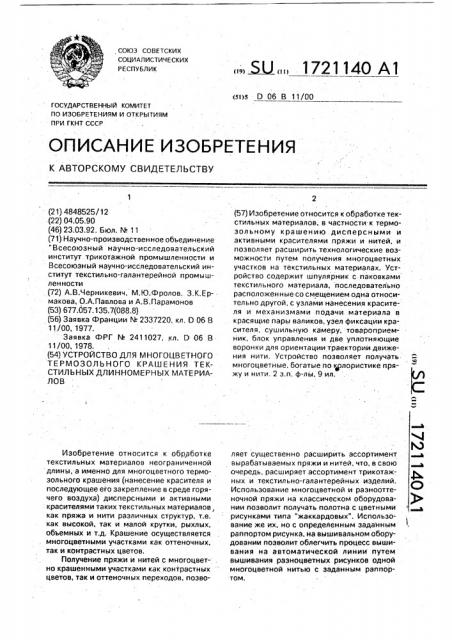

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s D 06 В 11/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4848525/12 (22) 04.05.90 (46) 23.03,92. Бюл. № 11 (71) Научно-производственное объединение

"Всесоюзный научно-исследовательский институт трикотажной промышленности и

Всесоюзный научно-исследовательский институт текстильно-галантерейной промышленности (72) А.В.черникевич, M.Þ.ÔðoëîB, З.К.Ермакова, О.А.Павлова и А.S.ÏàðàìoíoB (53) 677.057. 135.7(088.8) (56) Заявка Франции ¹ 2337220, кл. D 06 В

11/00, 1977.

Заявка ФРГ № 2411027, кл. D 06 В

11/00, 1978. (54) УСТРОЙСТВО ДЛЯ МНОГОЦВЕТНОГО

ТЕРМОЗОЛЬНОГО КРАШЕНИЯ ТЕКСТИЛЬНЫХ ДЛИННОМЕРНЫХ МАТЕРИАЛОВ

Изобретение относится к обработке текстильных материалов неограниченной длины, а именно для многоцветного термозольного крашения (нанесение красителя и последующее его закрепление в среде горячего воздуха) дисперсными и активными . красителями таких текстильных материалов, как пряжа и нити различных структур, т.е. как высокой, так и малой крутки, рыхлых, объемных и т.д. Крашение осуществляется многоцветными участками как оттеночных, так и контрастных цветов, Получение пряжи и нитей с многоцветно крашенными участками как контрастных цветов, так и оттеночных переходов, позво„„Я „„1721140 А1

2 (57) Изобретение относится к обработке текстильных материалов, в частности к термозольному крашению дисперсными и активными красителями пряжи и нитей. и позволяет расширить технологические возможности путем получения многоцветных участков на текстильных материалах. Устройство содержит шпулярник с паковками текстильного материала, последовательно расположенные со смещением одна относительно другой, с узлами нанесения красителя и механизмами подачи материала в красящие пары валиков, узел фиксации красителя, сушильную камеру, товароприемник, блок управления и две уплотняющие воронки для ориентации траектории движения нити, Устройство позволяет получать многоцветные, богатые по нрлористике пряжу и нити. 2 з.п. ф-лы, 9 ил, ляет существенно расширить ассортимент вырабатываемых пряжи и нитей, что, в свою очередь, расширяет ассортимент трикотажных и текстильно-галантерейных изделий.

Использование многоцветной и разнооттеночной пряжи на классическом оборудовании позволит получать полотна с цветными рисунками типа "жаккардовых". Использование же их, но с определенным заданным раппортом рисунка, на вышивальном оборудовании позволит облегчить процесс вышивания на автоматической линии путем вышивания разноцветных рисунков одной многоцветной нитью с заданным раппортом.

1721140

10

20

35

45

Известно устройство для окрашивания ковровой нити, содержащее шпулярник с паковками нитей, воронку, пары валиков с узлами нанесения красителя и механизмами периодической подачи нити в дало пары валиков, узел фиксации красителя, сушильную камеру, разделительную гребенку, товароприемник и блок управления.

Механизм периодической подачи нити вжало пары валов выполнен в виде полой трубки, внутри которой проходит подводимая ковровая нить, а узел нанесения красителя — s виде форсунки, расположенной у жала пары валиков. Кроме того, у каждой пары валиков расположены направляющие глазки, а воронка размещена после последней красящей пары (1).

Недостатком известного устройства является то, что оно не позволяет получать участки, окрашенные особенно в контрастные цвета, так как если нить окрасить участками контрастных цветов, то при прохождении ее через полые трубки и направляющие глазки происходит размазывание красителя на границах участков, и загрязнение красителем самих участков. недостатком является также и то, что устройство не позволяет окрашивать пряжу и нити различных структур, например таких как малой крутки, рыхлых, слабых структур, так как заправка таких текстильных материалов в полые трубки и направляющие глазки затруднена, либо вообще невозможна. И, кроме того, возникающее в данном устройстве большое усилие сжатия, необходимое для более глубокого проникновения красителя в прочную ковровую пряжу, вызовет обрыв окрашиваемой пряжи, например малой крутки или рыхлой.

Наиболее близким является устройство для неравномерного крашения и печати пряжи непрерывным способом, содержащее шпулярник с паковками текстильного материала, последовательно расположенные один за другим пары валиков, каждая из которых имеет узел нанесения красителя и механизм подачи материала в пару валиков, узел фиксации красителя, сушильную камеру, товароприемник и блок управления. Механизм подачи материала в пару выполнен в виде системы цепей перед первой парой и транспортера в запарной камере, при этом окрашиваемая пряжа все время .находится в жалах пар валиков (2).

Недостатком известного устройства является.то, что оно не позволяет получать .на пряже эффект многоцветного крашения, т.е. получать участки, окрашенные в различные, даже контрастные цвета, Целью изобретения является расширение технологических возможностей путем получения многоцветных участков на текстильных материалах неограниченной длины различных структур.

На фиг,1 изображено устройство, общий вид; на фиг.2 — то же, вид сверху; на фиг.З и 4 — пары валиков с узлом нанесения красителя и механизмом подачи материала в виде ограничителя и водилки в исходном положении, виды сбоку и сверху соответственно; на фиг.5 и 6 — то же, но ограничитель и водилка в рабочем (выдвинутом) положениях; на фиг.7 — виды ограничителя с фаской и телескопической водилки с элеткромагнитами (пневмоцилиндрами), связанными с блоком управления; на фиг.8 и 9 — схема движения, вид сверху, текстильного материала при последовательном включении механизмов подачи материала, второго и четвертого соответственно.

Устройство для многоцветного термозольного крашения содержит (фиг.1) шпулярник 1 с установленными на нем паковками 2 с текстильным материалом 3, например бобинами с текстильными нитями. Последовательно установлены нитенатяжители 4, направляющие прутки 5 с датчиками контроля за обрывностью (не показаны) и уплотняющая воронка 6.

Далее по ходу движения пучка нитей 3 последовательно установлены, пары вали ков, например четыре 7 — 10. При этом каж- дая пара смещена относительно предыдущей в осевом направлении, 8-я относительно 7-й и т.д.

Нижние валики каждой красящей пары

7-10 частично погружены в емкости 11 с красителями соответствующих заданных цветов, являющимися узлами нанесения красителя.

Оба валика каждой пары — и верхний прижимной, и нижний красящий. — имеют кромки в виде закругленных фасок под углом 45О.

Также по ходу движения нитей 3 у каждой x àñÿùåé пары валиков 7-10 расположены ограничитель 12 и водилка 13 механизма периодической подачи материала, по разные стороны от последнего.

Ограничитель 12 выполнен цилиндрическим, жестко установлен на якоре электромагнита 14 перпендикулярно осям соответствующей пары валиков и имеет на свободном конце канавку 15.

Водилка 13 расположена параллельно линии контакта соответствующей пары валиков и выполнена телескопической — ее наружное звено 16 имеет паз 17, определенной конфигурации и жестко закреплено на

1721140 ществляется следующим образом. С блока

22 управления подаются сигналы на электромагниты 14 и 18 механизма периодической подачи текстильного материала. При получении сигнала. электромагнитом 14 (фиг.7) ограничитель 12 поднимается до уровня нити 3 так, что последняя ложится на его канавку 15, Затем второй сигнал, имеющий временную задержку по отношению к первому, дает команду на второй электромагнит 18, в результате чего водилка 13 выдвигается в направлении нити 3, захватывая ее и затем, одновременно поворачиваясь, заводит нить

3 между прижимным 8 и красящим 28 валиками (фиг.8).

Таким образом ограничитель 12 фиксирует, ограничивает смещение нити 3 на участке до .красящей пары 8. а водилка 13 заводит нить в эту красящую пару. При этом, так.как последующие красящие пары 9 и 10 смещены относительно предыдущей (8) в осевом направлении, а траектория самого пучка нитей 3 ориентирована между двумя воронками б и 26, не происходит попадания уже окрашенной части нити в эти последующие красящие пары валиков.

: По окончании -действия электрических сигналов электромагниты 1.4 и 18 отключаются и соответственно водилка 13 и ограничитель 12 возвращаются в исходное положение, при этом нить 3 занимает первоначальную ориентированную траекторию, В этот период нанесение красителя на нить не происходит.

При поступлении сигналов на другую пару электромагнитов, расположенную, на- пример, у красящей пары валиков 10 (фиг.9), перемещение следующего участка нити и его окрашивание происходит аналогичным образом.

Механизмы 12 и. 13 периодической подачи материала, на который подаются сигналы, можно выбрать как произвольно (генератором случайных импульсов), так и в строго определенной. последовательности (заданной временным программатором), т.е, раппорт нанесения различных красителей может быть как хаотичным, так и строго определенным, заданным.

Длительность сигналов определяет длину окрашиваемого участка (т.е. время нахождения нитей в соответствующей красящей паре валиков), а интервал между сигналами соответствует расстоянию между ними.

Таким образом, величина окрашиваемых участков, интервал между ними, их последовательность могут изменяться практически в неограниченных пределах. корпусе второго электромагнита 18, а внутреннее звено 19 имеет на свободном конце вилку 20, а на внутреннем — штырь 21, расположенный в пазу 17.

Обмотки первого 14 и второго 18 элект- 5 ромагнитов связаны с блоком 22 управления.

Далее устройство содержит узел 23 термофиксации красителя, сушильную камеру . 24 и товароприемник 25. 10

Вторая воронка 26 и разделительная гребенка 27 расположены перед товароп риемником 25.

Блок 22 управления снабжен временным программатором и генератором слу- 15 чайных импульсов (не показаны) для управления механизмами 12 и 13 периодической подачи материала 3 в красящие пары валиков, Каждая пара 7-10 валиков содержит со- 20 ответственно прижимной 7,8,9,10 и красящий 28 валики.

Использование генератора случайных . импульсов в блоке управления механизмами периодической подачи текстильного ма- 25 териала в красящую пару позволяет получать на нем хаотически расположенные окрашенные участки, тем самым препятст. вуя появлению геометрических фигур "муарового эффекта" при дальнейшей их 30 переработке в текстильные изделия (ткань; трикотаж, текстильно-галантерейные изде; лия). Кроме того, используя временный программатор, можно заранее неограниченно до 5 и более. метров программировать вели- 35 чину и раппорт расположения окрашенных участков, что позволяет создавать текстильные изделия с определенным видом рисунков. Ограничитель 12 и вилка водилки 13 могут быть закреплены на штоках пневмо- 40 цилиндров, электрически связанных с блоком управления (не показан).

Устройство работает следующим образом.

С линейной скоростью индивидуальных 45 средств намотки текстильные нити 3; сматываясь с бобин, последовательно проходят нитенатяжители 4, направляющие прутки 5 и поступают в уплотняющую воронку 6.

Затем на выходе из уплотняющей во- 50 ронки 6 пучок нитей 3 проходит в плоскости линий контакта пар валиков 7-10 и поступает в узел 23 термофиксации красителя, сушильную камеру 24 и через вторую воронку

26 в разделительную гребенку 27, где нити 55 из пучка распределяются по индивидуальным средствам намотки на товароприемник

25. . Периодическое нанесение красителя на непрерывно движущийся пучок нитей 3 or.y1

1721140

Расположение красящих пар валиков с осевым смещением, одна относительно другой:, снабжение двумя воронками ориентирующими траекторию движения пучка нитей и выполнение механизма периодической подачи материала в виде ограничителя и водилки, перемещающих возвратно-поступательно пучок нитей по заданной ïðîграмме, обеспечивает получение на пряже или нитях различно окрашенных участков как контрастных, так и тональных. Причем раппорт рисунка .крашения может быть совершенно различным.

Выполнение механизма периодической подачи материала в аиде цилиндрического ограничителя и водилки с вилкой позволяет снизить до минимума нежелательный контакт текстильного материала с механизмами его перемещения, в результате чего обеспечивается многоцветное крашение пряжи различных структур, в том числе с малой круткой, рыхлых, пушистых и т.д.

Устройство позволяет существенно расширить ассортимент обрабатываемого текстильного длинномерного материала, что, в свою счередь, позволит получать изделия, отвечающие современному направлению моды и эстетики.

Формула изобретения

1. Устройство для многоцветного термозольного крашения текстильных длинномерных материалов, содержащее шпулярник с паковками текстильного материала, последовательно расположенные па. ры валиков, каждая иэ которых имеет узел нанесения красителя подачи материала в пару валиков, средство фиксации красителя, сушильную камеру, товароприемник и блокуправления, отл и ча ю щеес я тем, что, с целью расширения технологических возможностей путем получения многоцветных участков на текстильных материалах

5 различных структур, оно имеет две уплотняющие материал воронки и разделительную гребенку, при этом каждая последующая пара валиков смещена относительно предыду щей в осевом направлении, механизм

10 подачи материала имеет ограничитель и водилку для его периодической подачи, расположенные по разные стороны от плоскости прохождения материала, при этом первая воронка расположена перед первой парой

15 валиков, а вторая воронка и разделительная, гребенка — перед товароприемником.

2. Устройство по п,1, о т л и ч а ю щ е ес я тем, что механизм для периодической подачи материала имеет два электромагни20 та, при этом ограничитель жестко установлен на якоре одного электромагнита перпендикулярно осям пары валиков с возможностью подьема и опускания, а водилка жестко закреплена на.якоре второго элект25 ромагнита и расположена параллельно линии контакта пары валиков с возможностью ее горизонтального возвратно-поступательного перемещения, при этом обмотки электромагнитов связаны с. блоком управления, 30 имеющим временной программатор и генератор случайных импульсов;

3. Устройство по п.2, отл и ча ю щ еес я тем, что ограничитель выполнен цилиндрическим с канавкой на свободном конце, 35 а водилка — телескопической, при этом ее наружное звено закреплено на корпусе электромагнита и имеет паз. а внутреннее звено водилки имеет на свободном конце вилку, а на другом — штырь, размещенный в

40 пазу наружного звена, 1721140

1721140 .

1721140

1721140

1721140 к — x — х — х — х—

1721140 Ъ)

1Я

Ъ
