Реферат

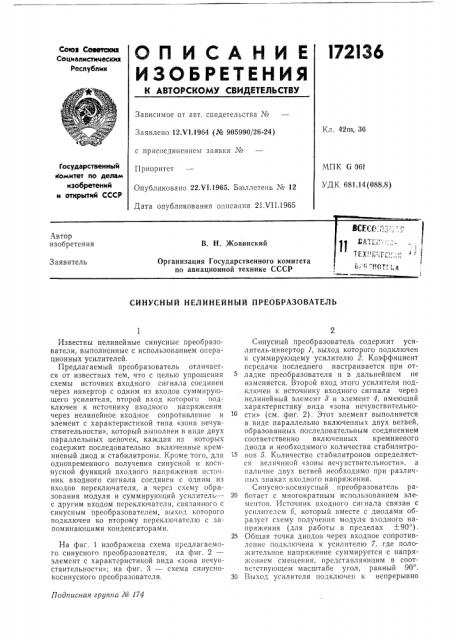

l72I36

Оп ИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советеюа

Социалистически

Республик

Зависимое от авт. свидетельства №

Кл. 42m, 36

Заявлено 12Х1.1964 (№ 905990/26-24) с присоединением заявки №

Государственный комитет по делам изобретений и открытий СССР

МПК 6 06f

УДК 681.14(088,8) Приоритет

Опубликовано 22Л 1.1965. Бюллетень № 12

Дата опубликования описания 21.VII.1965

СИНУСНЫЙ НЕЛИНЕЙНЫЙ ПРЕОБРАЗОВАТЕЛЬ

Подписная группа Лб 174

Известны нелинейные синусные преобразователи, выполненные с использованием операционных усилителей.

Предлагаемый преобразователь отличается от известных тем, что с целью упрощения схемы источник входного сигнала соединен через инвертор с одним из входов суммирующего усилителя, второй вход которого подключен к источнику входного напряжения через нелинейное входное сопротивление и элемент с характеристикой типа «зона нечувствительности», который выполнен в виде двух параллельных цепочек, каждая из которых содержит последовательно включенные кремниевый диод и стабилитроны. Кроме того, для одновременного получения синусной и косинусной функций входного напряжения источник входного сигнала соединен с одним из входов переключателя, а через схему образования модуля и суммирующий усилитель— с другим входом переключателя, связанного с синусным преобразователем, выход которого подключен ко второму переключателю с запоминающими конденсаторами.

На фиг. 1 изображена схема предлагаемого синусного преобразователя; на фиг. 2— элемент с характеристикой вида «зона нечувствительности> ; на фиг. 3 — схема синуснокосинусного преобразователя.

Синусный преобразователь содержит усилитель-инвертор 1, выход которого подключен к суммирующему усилителю 2. Коэффициент передачи последнего настраивается при отладке преобразователя и в дальнейшем не изменяется. Второй вход этого усилителя подкл1очен к источнику входного сигнала через нелинейный элемент 8 и элемент 4, имеющий характеристику вида «зона нечувствительности» (см. фиг. 2). Этот элемент выполняется в виде параллельно включенных двух ветвей, образованных последовательным соединением соответственно включенных кремниевого диода и необходимого количества стабилитронов 5. Количество стабилитронов определяется величиной «зоны нечувствите IbHocTH», а наличие двух ветвей необходимо при различных знаках входного напряжения.

Сипусно-косинусный преобразователь ра20 ботает с многократным использованием элементов. Источник входного сигнала связан с усилителем 6, который вместе с диодами образует схему получения модуля входного напряжения (для работы в пределах +90 ).

25 Общая точка диодов через входное сопротивление подключена к усилителю 7, где положительное напряжение суммируется с напряжением смещения, представляющим в соответствующем масштабе угол, равный 90 .

30 Выход усилителя подключен к непрерывно

172136

Предмет изобретения

Риг. /

Составитель В. В. Пегасов

Гедактор Н. А. Джарагетти Техред Ю. В. Баранов Корректор Г. И. Чугунова

Заказ 1539/12 Тираж 975 Формат бум, 60 90 /s Объем 0,21 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 работающему переключателю 8, второй вход которого связан с источником входного напряжения. Выход переключателя 8 соединен с синусным преобразователем 9, к выходу которого подключен второй переключатель 10.

Выходы последнего соединены с запоминающими емкостями 11 и являются выходами всего устройства.

1. Синусный нелинейный преобразователь, выполненный с использованием операционных усилителей, отличающийся тем, что, с целью упрощения схемы, источник входного сигнала соединен через инвертор с одним из входов суммирующего усилителя, второй вход которого подключен к источнику входного напряжения через нелинейное входное сопротивление и элемент с характеристикой типа «зона нечувствительности», который выполнен в виде двух параллельных цепочек, каукдая из которых содержит последовательно включенные кремниевый диод и стабилитроны.

2. Устройство по п. 1, отличающееся тем, что, с целью одновременного получения как

10 синусной, так и косинусной функции входного напряжения, источник входного сигнала соединен с одним из входов переключателя, а через схему образования модуля и суммирующий усилитель — с другим входом перек15 лючателя, связанного с синусным преобразователем, выход которого подключен ко второму переключателю с запоминающими конденсаторами.
