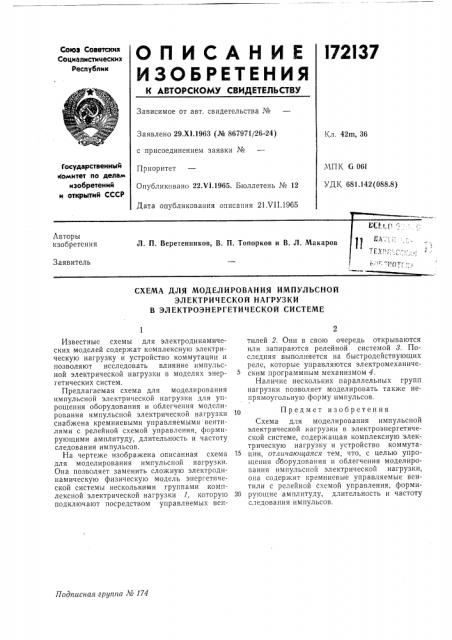

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l72l37

Союз Советских

Социалистиыеских

Республик

Зависимое от авт. свидетельства №

Заявлено 29,Х1.1963 (№ 867971/26-24) с присоединением заявки №

Приоритет

Опубликовано 22.VI.1965. Бюллетень № 12

Дата опубликования описания 21 VII.1965

Кл. 42m, 36

Государственный комитет по делам изобретений и открытий СССР

МПК 6 OGf

УДК 681.142(088.8) Авторы изобретения

Л, П. Веретенников, В. П. Топорков и В. Л. Макаров

Заявитель

СХЕМА ДЛЯ МОДЕЛИРОВАНИЯ ИМПУЛЬСНОЙ

ЭЛЕКТРИЧЕСКОЙ НАГРУЗКИ

В ЭЛЕКТРОЭНЕРГЕТИЧЕСКОЙ СИСТЕМЕ

Подписная группа,¹ 174

Известные схемы для электродинамических моделей содержат комплексную электрическую нагрузку и устройство коммутации и позволяют исследовать влияние импульсной электрической нагрузки в моделях энергетических систем.

Предлагаемая схема для моделирования импульсной электрической нагрузки для упрощения оборудования и облегчения моделирования импульсной электрической нагрузки снабжена кремниевыми управляемыми вентилями с релейной схемой управления, формирующими амплитуду, длительность и частоту следования импульсов.

На чертеже изображена описанная схема для моделирования импульсной нагрузки.

Она позволяет заменить сложную электродинамическую физическую модель энергетической системы несколькими группами комплексной электрической нагрузки l, которую подключают посредством управляемых вентилей 2. Они в свою очередь открываются или запираются релейной системой 8. Последняя выполняется на быстродействующих реле, которые управляются электромеханическим программным механизмом 4.

Наличие нескольких параллельных групп нагрузки позволяет моделировать также непрямоугольную форму импульсов.

10 Предмет изобретения

Схема для моделирования импульсной электрической нагрузки в электроэнергетической системе, содержащая комплексную электрическую нагрузку и устройство коммута15 ции, отличаюшаяся тем, что, с целью упрощения оборудования и облегчения моделирования импульсной электрической нагрузки, она содержит кремниевые управляемые вентили с релейной схемой управления, форми20 рующие амплитуду, длительность и частоту следования импульсов.
