Реферат



Изобретение позволяет расширить диапазон регулирования устр-вом подачи приточного воздуха путем обеспечения изменения формы направления приточной струи и интенсивности затухания ее параметров . В коробе 1 выполнена продольная выпускная щель 2. Боковые стенки 4 перекрывающего щель 2 V-образного в поперечном сечении экрана 3 прикреплены к коробу 1 продольными кромками. Последние расположены по обе стороны щели 2 с образованием внутренней полости 5. В экране 3 выполнены отверстия, В полости 5 расположены направляющие ребра 6, консольно прикрепленные к стенкам 4 с возможностью изменения угла их наклона к плоскости щели 2 и фиксации. Отверстия в экране 3 выполнены в стенках 4 со стороны щели 2 в виде оконных вырезов 7, расположенных по длине экрана 3 в шахматном порядке. 2 ил.

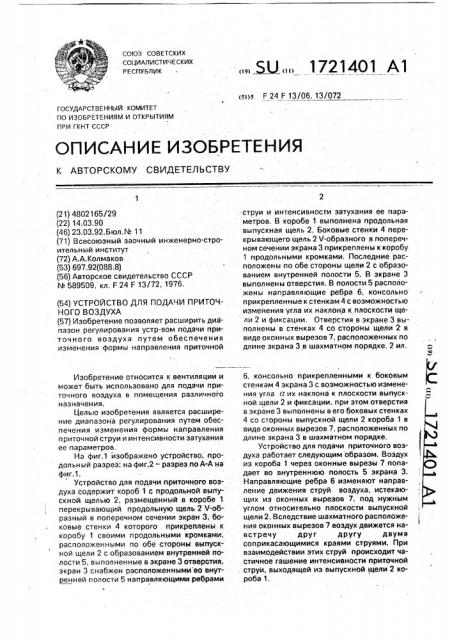

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (s>)s F 24 F 13/06, 13/072

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4802165/29 (22) 14.03.90 (46) 23.03,92. Бюл. М 11 (71) Всесоюзный заочный инженерно-строительный институт (72) А,А. Колмаков (53) 697.92(088,8) (56) Авторское свидетельство СССР

М 589509, кл, F 24 F 13/72, 1976. (54) УСТРОЙСТВО ДЛЯ ПОДАЧИ ПРИТОЧНОГО ВОЗДУХА (57) Изобретение позволяет расширить диапазон регулирования устр-вом подачи приточного воздуха путем обеспечения изменения формы направления приточной

Изобретение относится к вентиляции и может быть использовано для подачи приточного воздуха в помещения различного назначения.

Целью изобретения является расширение диапазона регулирования путем обеспечения изменения формы направления приточной струи и интенсивности затухания ее параметров.

На фиг.1 изображено устройство, продольный разрез; на фиг.2 "разрез по А-А на фиг.1.

Устройство для подачи приточного воздуха содержит короб 1 с продольной выпу- скной щелью 2, размещенный s коробе 1 перекрывающий продольную щель 2 V-образный.в поперечном сечении экран 3; боковые стенки 4 которого прикреплены к коробу 1 своими продольными кромками, расположенными по обе стороны выпускной щели 2 с образованием внутренней полости 5, выполненные в экране 3 отверстия, экран 3 снабжен расположенными во внутренней полости 5 направляющими ребрами

„„. Ж„„1721401 А1

-струи и интенсивности затухания ее параметров. В коробе 1. выполнена продольная выпускная щель 2; Боковые стенки 4 перекрывающего щель 2 V-образного в поперечном сечении экрана 3 прикреплены к коробу.

1 продольными кромками. Последние расположены по обе стороны щели 2 с образованием внутренней полости 5. В экране 3 выполнены отверстия, В полости 5 расположены направляющие ребра 6, консольно прикрепленные к стенкам 4 с возможностью измейения угла их наклона к плоскости щели 2 и фиксации. Отверстия в экране 3 выполнены в стенках 4 со стороны щели 2 в виде оконных вырезов 7, расположенных по длине экрана 3 в шахматном порядке, 2 ил.

6, консольно прикрепленными к боковым стенкам 4 экрана 3 с возможностью изменения угла а их наклона к плоскости выпускной щели 2 и фиксации, при этом отверстия в экране 3 выполнены в его боковых стенках

4 со стороны выпускной щели 2 короба 1 в виде оконных вырезов 7, расположенных по длине экрана 3 в шахматном порядке, Устройство для подачи приточного воздуха работает следующим образом. Воздух из короба 1 через оконные вырезы 7 попадает во внутреннюю полость 5 экрана 3.

Направляющие ребра 6 изменяют направление движения струй воздуха, истекающих из оконных вырезов 7, под нужным углом относительно плоскости выпускной щели 2. Вследствие шахматного расположения оконных вырезов 7 воздух движется навстречу друг другу двумя соприкасающимися краями струями. При взаимодействии этих струй происходит частичное гашение интенсивности приточной струи, выходящей из выпускной щели 2 короба 1, 1721401

Изменение формы приточной струи и угла ее подачи осуществляется изменением угла установки направляющих ребер 6 относительно плоскости выпускной щели 2.

Составитель B. Сосновская

Редактор. Е. Полионова Техред M.Mîðãåíòàë Корректор С, Шевкун Заказ 944 Тираж Подписное, ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, ФЯосква, Ж 35, Раушская наб„4/5

Производственно-издательский комбинат "Патент"; г, Ужгород, ул.Гагарина, 101

Формула изобретения

Устройство для подачи приточного воздуха, содержащее короб с продольной выпускной щелью, размещенный в коробе перекрывающий продольную щель V-образный в поперечном сечении экран, боковые стенки которого прикреплены к коробу своими продольными кромками, расположенными по обе стороны выпускной щели с образованием внутренней полости, выполненные в экране отверстия, о т л и ч а ющ е е с я тем, что, с целью расширения диапазона регулирования путем обеспечения изменения формы, направления при5 точной струи и интенсивности затухания ее параметров, экран снабжен расположенными во внутренней полости направляющими ребрами, консольно прикрепленными к боковым стенкам экрана с возможностью из10 менения угла их наклона к плоскости выпускной щели и фиксации, при этом отверстия в.экране выполнены в его боковых стенках со стороны выпускной щели короба в виде оконных вырезов, расположенных по

15 длине экрана в шахматном порядке.
