Реферат



Изобретение относится к нагревательным печам, в частности к теплоизолированным крышкам. Цель изобретения - повышение ремонтоспособности. Крышка печи содержит кожух в виде расположенного вверх дном стакана и обечайку, на торцовой поверхности которой со стороны два стакана выполнены диаметрально симметричные прорези , в которых со стороны дна стакана выполнены диаметрально симметричные прорези, в которых установлены опорные стержни с навешенными на них теплоизоляционными матами . Использование данной конструкции позволяет легко демонтировать крышку, для этого достаточно снять стакан и заменить маты или другую часть крышки. 3 ил.

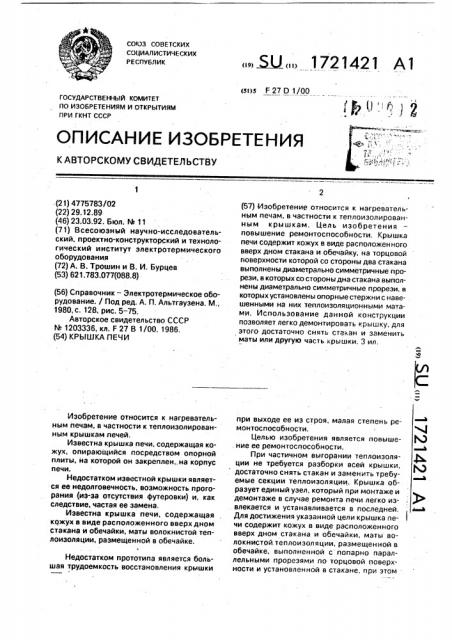

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 F 27 Р 1/00

ГОсудАРстВенный кОмитет

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ.1 !

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ. (21) 4775783/02 (22) 29.12.89 (46) 23.03.92. 6юл. hh 11 (71) Всесоюзный научно-исследовательский, проектно-конструкторский и технологический институт электротермического оборудования (72) А. В. Трошин и В. И. Бурцев (53) 621.783.077(088.8) (56) Справочник — Электротермическое оборудование. / Под ред. А. П. Альтгаузена. М., 1980,c. 128, рис. 5-75, Авторское свидетельство СССР

N 1203336, кл. F 27 В 1/00, 1986. (54) КРЫШКА ПЕЧИ

Изобретение относится к нагревательным печам, в частности к теплоизолированным крышкам печей.

Известна крышка печи, содержащая кожух, опирающийся посредством опорной плиты, на которой он закреплен,.на корпус печи.

Недостатком известной крышки является ее недолговечность, возможность прогорания (иэ-эа отсутствия футеровки) и, как следствие, частая ее замена.

Известна крышка печи, содержащая кожух в виде расположенного вверх дном стакана и обечайки, маты волокнистой теплоизоляции, размещенной в обечайке.

Недостатком прототипа является большая трудоемкость восстановления крышки

„„5U „1721421 А1 (57) Изобретение относится к нагревательным печам, в частности к теплоизолированным крышкам, Цель изобретения повышение ремонтоспособности, Крышка печи содержит кожух в виде расположенного вверх дном стакана и обечайку. на торцовой поверхности которой со стороны два стакана выполнены диаметрально симметричные прорези, в которых со стороны дна стакана выполнены диаметрально симметричные прорези, в которых установлены опорные стержни с навешенными на них теплоизоляционными матэми. Использование данной конструкции позволяет легко демонтировать крышку, для этого достаточно снять стакан и заменить маты или другую часть крышки. 3 ил, при выходе ее из строя, малая степень ремонтоспособности. 1

Целью изобретения является повыше- Я . ние ее ремонтоспособности. ° вел

При частичном выгорании теплоизоля- ф ции не требуется разборки всей крышки, достаточно снять стакан и заменить требуемые секции теплоизоляции. Крышка образует единый узел, который при монтаже и демонтаже в случае ремонта печи легко извлекается и устанавливается в последней, Для достижения указанной цели крышка печи содержит кожух в виде расположенного вверх дном стакана и обечайки, маты волокнистой.теплоизоляции, размещенной в обечайке, выполненной с попарно параллельными прорезями по торцовой поверхности и установленной в стакане, при этом

1721421 прорези обращены к дну стакана, а маты теплоизоляции расположены в обечайке посредством опорных стержней, установленных в прор.езях.

На фиг. 1 представлена крышка в сборе; на фиг. 2 — обечайка; на фиг. 3 — один из вариантов крышки печи в сборе.

Крышка печи содержит кожух 1, выполненный в виде расположенного вверх дном стакана, и обечайку 2, выполненную с попарно параллельными прорезями 3 на торцовой поверхности. Внутри обечайки размещены маты волокнистой теплоизоляции 4. В стакане установлена обечайка, прорези которой обращены к его дну. Теплоизоляционные маты установлены посредством опорных стержней 5, которые своими концами размещены в прорезях обечайки.

Пример. В соответствии с данным техническим решением был изготовлен свод вакуумной электропечи типа СЭВ3/11, 5ФМ1 диаметром 570 мм, Иэ листа толщиной 2 мм было выполнено 5 пар диаметрально симметричных параллельных прорезей под пруток диаметром 10 мм. На прутки навешивались с поджимом сложенные вдвое, набранные до толщины 120 мм предварительно подкроенные полосы из рулонного волокнистого материала типа

MKPB-200 в обечайке. Сверху на обечайку надет стакан, Крышка изготовлена.

Экономическая эффективность по

5 сравнению с известным техническим решением заключается в повышении ремонтоспособности крышки, упрощении ремонта. В случае повреждения волокнистой теплоизоляции либо части ее, крышка

10 легко демонтируется, для чего достаточно снять стакан и заменить либо всю теплоизоляцию, либо любую ее вышедшую из строя часть. В ремя ремонта эначител ь но сокращается за счет упрощения доступа к теп15 лоизоляции, простой печи при этом незначителен.

Формула изобретения

Крышка печи, содержащая кожух в виде расположенного вверх дном стакана и обе20 чайки, маты волокнистой теплоизоляции, размещенной з обечайке, о т л и ч а ю щ а я- . с я тем, что, с целью повышения ремонтоспособности, обечайка выполнена с попарно параллельными прорезями по торцовой по-.

25 верхности и установлена в стакане, при этом прорези обращены к дну стакана, а маты теплоизоляции размещены в обечайке посредством опорных стержней, установленных в прорезях.
