Реферат

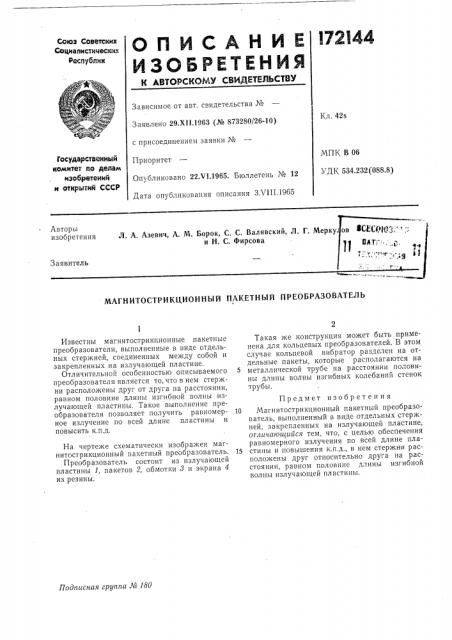

Союз Советских

Социалистических

Реслуолик

Зависимое от авт. свидетельства №

Заявлено 29.Х11.1963 (№ 873280/26-10) с присоединением заявки №

Приоритет

Опубликовано 22.VI.1965. Бюллетень № 12

Дата опубликования описания ЗХ111.1965

Кл. 42s

МПК В 06

УДК 534.232 (088.8) Государстаеииый комитет ло делам изобретений и открытий СССР

Авторы изобретения

Л. А. Азевич, А. М. Борок, С. С. Валявский, Л. Г. Мерку и Н. С. Фирсова

Заявитель

МАГНИТОСТРИКЦИОННЪ|Й ПАКЕТНЪ1Й ПРЕОБРАЗОВАТЕЛЪ

Подписная группа ¹ 180

Известны магнитострикционные пакетные преобразователи, выполненные в виде отдельных стержней, соединенных между собой и закрепленных на излучающей пластине.

Отличительной особенностью описываемого преобразователя является то, что в нем стержни расположены друг от друга на расстоянии, равном половине длины изгибной волны излучающей пластины. Такое выполнение преобразователя позволяет получить равномерное излучение по всей длине пластины и повысить к.пд.

На чертеже схематически изображен магнитострикционный пакетный преобразователь.

Преобразователь состоит из излучающей пластины 1, пакетов 2, обмотки 8 и экрана 4 из резины.

Такая же конструкция может быть применена для кольцевых преобразователей. В этом случае кольцевой вибратор разделен на отдельные пакеты, которые располагаются на

5 металлической трубе на расстоянии половины длины волны изгибных колебаний стенок трубы.

Предмет изобр ете ни я

10 Магнитострикционный пакетный преобразователь, выполненный в виде отдельных стержней, закрепленных на излучающей пластине, отличающийся тем, что, с целью обеспечения равномерного излучения по всей длине пла15 стины и повышения к.п.д., в нем стержни расположены друг относительно друга на расстоянии, равном половине длины изгибной волны излучающей пластины.

172144

Составитель P. Баренбойм

Редактор Г. М. Печоров Техред Ю, В. Баранов

Корректор И. А. Шпынева
