Устройство для измерения усилия сжатия инструмента

Устройство для измерения усилия сжатия инструмента

Иллюстрации

Показать все

Реферат



Изобретение относится к испытательной технике, а именно к стендам и приборам для определения эксплуатационных характеристик механизированного инструмента: энергетических, шумовых и вибрационных. Целью изобретения является повышение точности измерения усилия нажатия при определении эксплуатационных характеристик механизированного инструмента. Устройство содержит датчик силы 1 и держатель 2. Корпус датчика выполнен из плоского кольцевого упругого элемента 3. При схватывании кистью руки держателя 2 статическое усилие нажатия через упругую планку 5 и первую центральную перемычку 4 передается на плоский упругий элемент 3. Далее усилие через вторую центральную перемычку 4 и упорную планку 6 и хомут 9 передается к рукоятке механизированного инструмента 8. При этом зазор плоского упругого элемента 3 уменьшается, а электрическая . емкость измерительного преобразователя с изолированным электродом 7 возрастает. Это приводит к формированию соответствующего сигнала в регистрирующем блоке 13. 2 ил. е

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5))5 G 01 1 1/14

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4396831/10 (22) 25.03.88 (46) 23.03.92. Бюл. М 11 (72) В.А.Синицкий, Р.И.Мешкова, Л.Л.Новицкий и Б.А.Воробьев (53) 531;781 (088.8) (56) Методы и средства испытаний ручных машин ударного действия. Обзорная информация, сер. 10, М, вып. 1. 1983, с. 41; 42.

Авторское свидетельство СССР

N- 1130749, кл. G 01 1 1/14, 1982. (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ УСИЛИЯ СЖАТИЯ ИНСТРУМЕНТА (57) Изобретение относится к испытательной технике, а именно к стендам и приборам для определения эксплуатационных характеристик механизированного инструмента: энергетических, шумовых и вибрационных.

Целью изобретения является повышение. Ж 1721453 А1 точности измерения усилия нажатия при определении эксплуатационных характеристик механизированного инструмента.

Устройство. содержит датчик силы 1 и держатель 2. Корпус датчика выполнен иэ плоского кольцевого упругого элемента 3. При схватывании кистью руки держателя 2 статическое усилие нажатия через упругую планку 5 и первую центральную перемычку

4 передается на плоский упругий элемент 3.

Далее усилие через вторую центральную перемычку 4 и упорную планку 6 и хомут 9 передается к рукоятке механизированного инструмента 8. При этом зазор плоского упругого элемента 3 уменьшается, а электрическая емкость измерительного преобразователя с изолированным электродом 7 возрастает. Это приводит к формированию соответствующего сигнала в регистрирующем блоке 13. 2 ил.

1721453 упорную планку 5 и первую центральную перемычку 4 передается на плоский упругий элемент 3, а через вторую центральную перемычку 4 и упорную планку 6 — к рукоятке механизированного инструмента 8, При этом зазор плоского упругого элемента 3 уменьшается, а электрическая емкость измерительного преобразователя с изолированным электродом 7 соответственно возрастает. Это приводит к формированию соответствующего электрического сигнала в электронном регистрирующем блоке 13, который соединен с емкостным датчиком силы через согласующий трансформатор 12 и экранированный кабель 11.

Составитель И.Мальгинова

Техред М.Моргентал Корректор И,Муска

Редактор Н.Гунько

Заказ 946 Тираж 375 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к испытательной технике, а именно, к стендам и приборам для определения эксплуатационных характеристик механизированного инструмента: энергетических, шумовых и вибраци- 5 онных.

Целью изобретения является повышение точности измерения усилия нажатия при определении эксплуатационных характеристик механизированного инструмента. 10

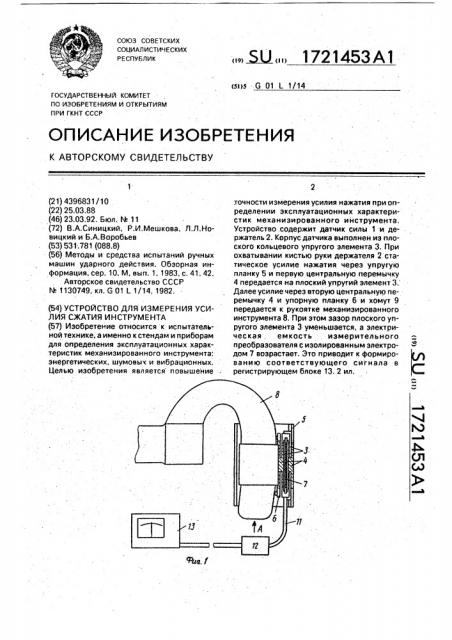

На чертеже представлена конструкция устройства для измерения усилия сжатия инструмента.

Устройство содержит корпус датчика 1 силы и держатель 2. Корпус датчика 1 вы- 15 полнен в виде рамочной рессоры, состоящей из плоского кольцевого упругого элемента,3. Этот элемент через централь. ные опорные перемычки 4 соединен с внешними упорными планками 5 и 6. В 20 кольцевом зазоре плоского упругого элемента размещен изолированный электрод 7 .емкостного измерительного преобразова.теля. Планка 5 неподвижно закреплена на рукоятке. испытуемого инструмента 8 с по- 25 мощью хомута 9. Для устойчивости эта планка снабжена подпятниками 10. С помощью . экранированного кабеля 11 через согласующий трансформатор 12 датчик силы подключен к электронному регистрирующему 30 прибору 13.

Устройство работает следующим образом.

Оператор охватывает кистью руки держатель 2 и нажимает ладонью на упорную 35 планку 5. Статическое усилие нажатия через

Формула изобретения

Устройство для измерения усилия сжатия инструмента, содержащее корпус, держатель и датчик силы с чувствительным элементом.и электродами емкостного измерительног0 преобразователя, о т л и ч а ю ще е с я тем, что, с целью повышения точности измерения усилий сжатия, в него введен хомут для крепления испытуемого инструмента, а датчик силы выполнен в виде двух упорных планок, связанных через центральные опорные перемычки с выполненным в виде плоского кольца упругим элементом, в кольцевом зазоре которого размещен один общий электрод емкостного измерительного преобразователя, два других электрода которого расположены параллельно ему на внутренней поверхности кольца, при этом одна из планок связана с хомутом, а другая — с держателем.
