Устройство для создания однородного вращающегося магнитного поля

Устройство для создания однородного вращающегося магнитного поля

Иллюстрации

Показать все

Реферат



Изобретение относится к контрольноизмерительной технике и может быть использовано в установках для контроля механических деформаций и напряжений по величине анизотропии магнитных свойств деталей и конструкций из ферромагнитных материалов. Цель - повышение интенсивности магнитного поля. Эта цель достигается выполнением сердечника 1 прямоугольным, вдоль коротких сторон окна которого расположены катушки 2, 3 возбуждения, примыкающие своими торцами к сердечнику 1, вдоль длинных сторон - измерительные катушки 4, 5, имеющие полости 6, 7, расположенные вдоль внутренней поверхности сердечника и создающие однородное магнитное поле только в области 8. 1 ил.

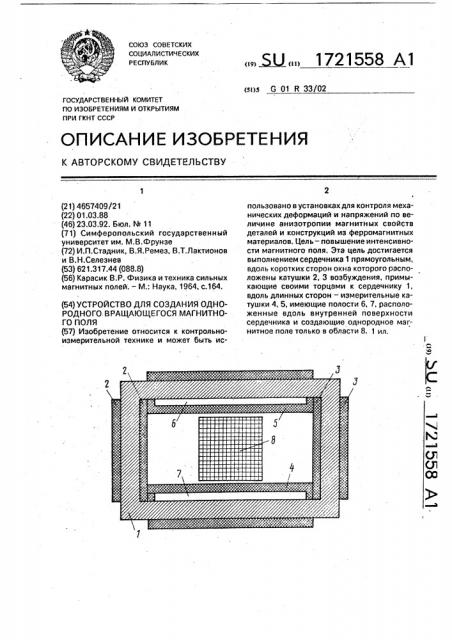

союз советских социАлистических

РЕСПУБЛИК (51)5 G 01 R 33/02

ГОСУДЛРСТВЕ ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4657409/21 (22) 01.03.88 (46) 23.03.92. Бюл. М 11 (71) Симферопольский государственный университет им. M.Â.Ôðóíçå (72) И.fl.Ñòàäíèê, В.Я.Ремез, В.Т.Лактионов и В.Н.Селезнев (53) 621.317.44 (088.8) (56) Карасик В.P. Физика и техника сильных магнитных полей; — М.: Наука, 1964, с.164. (54) УСТРОЙСТВО ДЛЯ СОЗДАНИЯ ОДНОРОДНОГО ВРАЩАЮЩЕГОСЯ МАГНИТНОГО ПОЛЯ (57) Изобретение относится к контрольноизмерительной технике и может быть ис„„Я3 „„1721558 А1 пользовано в установках для контроля механических деформаций и напряжений по величине анизотропии магнитных свойств деталей и конструкций из ферромагнитных материалов. Цель — повышение интенсивности магнитного поля. Эта цель достигается выполнением сердечника 1 прямоугольным, вдоль коротких сторон окна которого расположены катушки 2, 3 возбуждения, примыкающие своими торцами к сердечнику 1, вдоль длинных сторон — измерительные катушки 4, 5, имеющие полости 6, 7, расположенные вдоль внутренней поверхности сердечника и создающие однородное магнитное поле только в области 8. 1 ил.

1721558

Изобретение относится к контрольноизмерительной технике и может быть использовано в установках для контроля механических деформаций и напряжений по величине анизотропии магнитных 5 свойств деталей и конструкций из ферромагнитных материалов.

Цель изобретения — повышение интенсивности магнитного поля.

Укаэанная цель достигается тем, что ус- 10 тройство содержит замкнутый сердечник 1 в виде прямоугольника, на котором расположены две пары катушек 2, 3 и 4, 5 возбуждения, одна из которых (4, 5) выполнена с полостями 7, 8, а вторая (2, 3) примыкает к 15 торцам сердечника 1.

На чертеже представлена конструкция устройства, Устройство содержит замкнутый сердечник в виде прямоугольника 1 с располо- 20 женными на нем двумя парами катушек 2, 3 и 4, 5 возбуждения. Катушки 2 и 3 создают во всей внутренней. области однородное магнитное поле, а катушки 4 и 5, выполненные с полостями 6 и 7, создают с заданной 25 степенью однородности однородное магнитное поле только в области 8.

Устройство работает следующим образом.

При подключении катушек к источнику 30 переменного тока возникает пространственно однородное переменное магнитное. поле, причем векторы напряженности магнитных полей катушек 2, 3 и 4, 5 взаимно перпендикулярны, а направление результирующего вектора напряженности определяется отношением амплитуд этих напряжений. Если по виткам катушек пропускать переменный ток амплитудой I - 2А, то амплитуды напряженностей магнитных полей, создаваемых катушками 2, 3 и 4, 5, будутравны Hm 4 10 Аlм,присдвигефаэ между токами катушек в 90 результирую-. щий вектор напряженности будет иметь постоянное значение Hm и вращаться в плоскости катушек с частотой, равной частоте измерения тока.

Формула изобретения

Устройство для создания однородного вращающегося магнитного поля, содержащее замкнутыл сердечник и две пары катушеквозбуждения,отличающееся тем, что, с целью повышения интенсивности магнитного поля, сердечник выполнен прямоугольным, одна парэ катушек расположена вдоль короткой стороны прямоугольного окна и выполнена примыкающей своими торцами к сердечнику, э вторая пара катушек расположена вдоль длинной стороны прямоугольного окна и выполнена с полостями, расположенными вдоль внутренней поверхности сердечника.
