Реферат



Изобретение может быть использовано в цифровой магнитной записи. Цель изобретения - повышение плотности записи путем уменьшения межсимвольных искажений и упрощение процедуры восстановления записанной информации. В двухфазном сигнале на участках, состоящих из двух и более следующих друг за другом импульсов длительности Т, осуществляется врезка в окончания всех этих импульсов, кроме последнего , одного периода меандра частоты Y. где Т - время передачи одного бита информации , п выбирают из интервала от 3 до 7. При необходимости для лучшего согласования с трактом регистрирующего устройства и упрощения схемы восстановления на считывающей стороне все интервалы, в исходной двухфазной последовательности заполненные импульсами тактовой частоты, . |/ заполняются меандром частоты -, где . Предложено устройство, формирующее сигнал записи на основе исходного кода без возвращения к нулю и меандров так товой частоты и частот - и -. 2 с. п. ф-лы, 2 ил. СО с

СОЮЗ СО8ЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (s1)s G 11 В 5/09

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

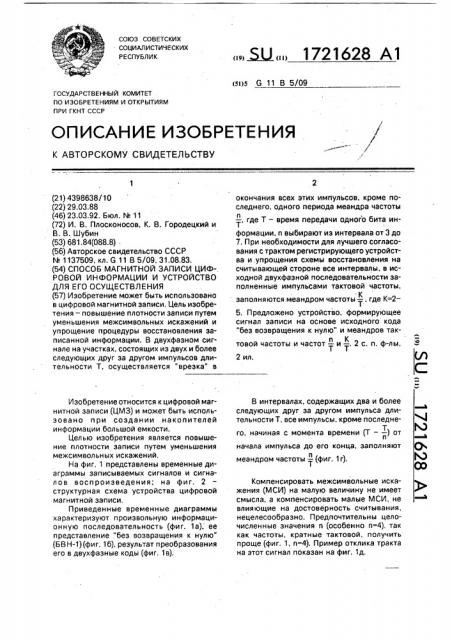

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4398638/10 (22) 29.03.88 (46) 23.03.92. Бюл. М 11 (72) И. В. Плосконосов, К. В. Городецкий и

В. B. Шубин (53) 681.84(088.8) . (56) Авторское свидетельство СССР

N. 1137509, кл. G 11 В 5/09, 31,08.83. (54) СПОСОБ МАГНИТНОЙ ЗАПИСИ ЦИФ-, РОВОЙ ИНФОРМАЦИИ И УСТРОЙСТВО

ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ (57) Изобретение может быть использовано в цифровой магнитной записи. Цель изобретения — повышение плотности записи путем уменьшения межсимвольных искажений и упрощение процедуры восстановления записанной информации. В двухфазном сигнале на участках, состоящих из двух и более следующих друг за другом импульсов длительности Т, осуществляется "врезка" в

Изобретение относится к цифровой магнитной записи (ЦМЗ) и может быть использовано при создании накопителей информации большой емкости.

Целью изобретения является повышение плотности записи путем уменьшения межсимвольных искажений.

На фиг. 1 представлены временные диаграммы записываемых сигналов и сигналов воспроизведения; на фиг. 2 структурная схема устройства цифровой магнитной записи.

Приведенные временные диаграммы характеризуют произвольную информационную последовательность (фиг. 1а); ее представление "без возвращения к нулю" (6B H-1) (фиг. 1б), результат преобразования его в двухфазные коды (фиг. 1в). окончания всех этих импульсов, кроме последнего. одного периода меандра частоты и —, где Т вЂ” время передачи одного бита инТ формации, и выбирают из интервала от 3 до

7. При необходимости для лучшего согласования с трактом регистрирующего устройства и.упрощения схемы восстановления на считывающей стороне все интервалы, в исходной двухфазной последовательности заполненные импульсами тактовой частоты, К заполняются меандром частоты —, где К=2—

Т

5. Предложено устройство, формирующее сигнал записи на основе исходного кода

"без возвращения к нулю" и меандров тактовой частоты и частот — и —. 2 с. и. ф-лы, и К 3

В интервалах, содержащих два и более следующих друг за другом импульса длительности Т, все импульсы, кроме последнего, начиная с момента времени (Т вЂ” — ) от

Т и начала импульса до его конца, заполняют меандром частоты — (фиг, 1г). и

Компенсировать межсимвольные искажения (МСИ) на малую величину не имеет смысла, а компенсировать малые МСИ, не влияющие на достоверность считывания, нецелесообразно. Предпочтительны целочисленные значения п (особенно n=4), так как частоты, кратные тактовой, получить проще (фиг. 1, п=4). Пример отклика тракта на этот сигнал показан на фиг. 1д, 1721628

50

Устройство для осуществления способа записи (фиг. 2) включает в себя блок 1 задержки на время —, элемент ИСКЛЮЧАЮЩЕЕ

Т и

ИЛИ 2, переключатель 3 частоты заполнения, логический ключ 2И 4, синхронный Dтриггер 5. элементы ИСКЛЮЧАЮЩЕЕ ИЛИ

6 и 7, элементы 2И-НЕ 8 — 10.

Исходная информационная последовательность, представленная в БВН-виде, подается на первый вход блока 1 задержки, на остальные его входы подаются сигнал тактовой частоты 1/Т и сигналы типа меандров

К Т с частотами — и —, где значения К и и выбиТ и рают из диапазона целых чисел от 2 до 5 и от 3 до 7 соответственно.

Устройство работает следующим образом.

Элемент 2, суммируя по модулю 2 входной 6ВН-сигнал и его задержанную на время —. копию, формирует "Окно врезки" для

n меандра частоты —. Импульс "Окна" открыТ и вает ключ 4 и пропускает меандр — к фазоТ вому манипулятору 6, управляемому задержанным информационным сигналом.

Аналогичную фазовую манипуляцию, но только с меандром тактовой частоты или частоты — (по выбору: выбор осуществляетК

Т ся с помощью коммутатора 3), осуществляет элемент 7, Слияние всех составляющих в требуемую последовательность осуществляется с помощью системы ключей 8-10 под управлением триггера 5.

Формула изобретения

1. Способ магнитной записи цифровой информации, включающий подачу на головку записи последовательностей прямоугольных импульсов постоянной амплитуды и длительности Т, отличающийся тем, что, с целью повышения плотности записи

5 путем уменьшения межсимвольных искажений, все импульсы, кроме последнего, начиТ ная со времени (Т вЂ” — ) от начала импульса, и заполняют сигналом типа меандр с частотой

10 той же амплитуды, а значение и выбирают из интервала целых чисел от 3 до 7.

2. Устройство для магнитной записи цифровой информации, содержащее триггер и последовательно соединенные с ин15 формационной шиной первый элемент

ИСКЛЮЧАЮЩЕЕ ИЛИ, элемент И и второй элемент ИСКЛЮЧАЮЩЕЕ ИЛИ, о т л и ч аю щ е е с я тем, что, с целью повышения плотности записи, между выходной шиной

20 и вторым элементом ИСКЛЮЧАЮЩЕЕ ИЛИ включены последовательно соединенные первый и второй элементы И-НЕ, при этом второй вход первого элемента И-НЕ подключен к прямому входу триггера, а второй

25 вход второго элемента И-НŠ— к выходу третьего элемента И-НЕ, входы которого соединены с инверсным выходом триггера и выходом третьего элемента ИСКЛЮЧАЮЩЕЕ Mill шины информационного синхро30 низирующего сигналов и меандров частот — и — подключены через блок задержки к

К и

Т Т входам первой, второй и третьей схем ИСКЛЮЧАЮЩЕЕ ИЛИ, к входу схемы И, к С35 входу триггера и к первой и второй клеммам переключателя соответственно, второй вход третьей схемы ИСКЛЮЧАЮЩЕЕ ИЛИ соединен с третьей клеммой переключателя, где значения К и и выбирают из целых

40 чисел в интервалах от 2 до 5 и от 3 до 7 соответственно.
