Способ отделения высокомолекулярного изоляционного слоя от токопроводящих металлических жил сердечника кабеля

Способ отделения высокомолекулярного изоляционного слоя от токопроводящих металлических жил сердечника кабеля

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и может быть использовано для утилизации отходов изолированных кабелей. Цель изобретения - повышение производительности процесса отделения полимерной изоляции путем одновременного её удаления со всех токопроводящих жил кабеля. Подогретый до 120-160°С отрезок сердечника кабеля с токопроводящими жилами в полиэтиленовой оболочке закрепляют и придают ему скручивающее вращение до полного вытеснения полимерной изоляции на поверхность уплотненного жгута токопроводящих жил. Сердечник охлаждают и дисковыми ножницами срезают образовавшуюся оболочку . Способ позволяет одновременно удалять изоляцию со всех жил сердечника кабеля.

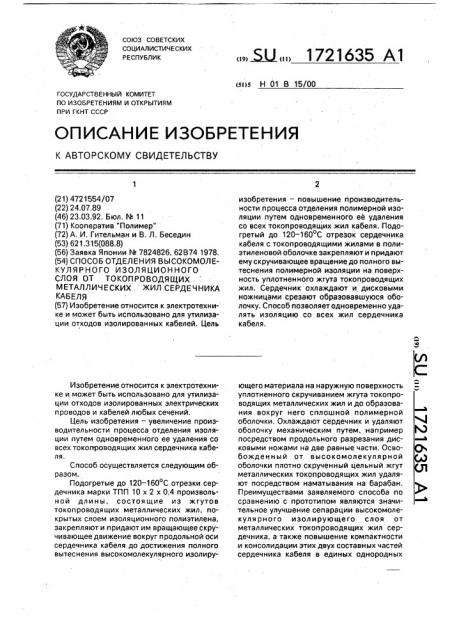

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5!)5 Н 01 В 15/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4721554/07 (22) 24,07,89 (46) 23.03,92. Бюл, ЬЬ 11 (71) Кооператив "Полимер" (72) А, И. Гительман и В. Л. Беседин (53) 621.315(088,8) (56) Заявка Японии М 7824826, 62В74 1978. (54) СПОСОБ ОТДЕЛЕНИЯ ВЫСОКОМОЛЕКУЛЯPНОГО ИЗОЛЯЦИОННОГО

СЛОЯ ОТ ТОКОПРОВОДЯЩЙХ

МЕТАЛЛИЧЕСКИХ ЖИЛ СЕРДЕЧНИКА

КАБЕЛЯ (57) Изобретение относится к электротехнике и может быть использовано для утилизации отходов изолированных кабелей. Цель

Изобретение относится к электротехнике и может быть использовано для утилизации отходов изолированных электрических проводов и кабелей любых сечений.

Цель изобретения — увеличение производительности процесса отделения изоляции путем одновременНого ее удаления со всех токопроводящих жил сердечника кабеля.

Способ осуществляется следующим образом.

Подогретые до 120-160 С отрезки сердечника марки ТПП 10 х 2 х 0,4 произвольной длины, состоящие из жгутов токоп роводя щих металлических жил, покрытых слоем изоляционного полиэтилена, закрепляют и придают им вращающее скручивающее движение вокруг продольной оси сердечника кабеля до достижения полного вытеснения высокомолекулярного иэолиру„, Ы„„1721635 А1 изобретения — повышение производительности процесса отделения полимерной изоляции путем одновременного ее удаления со всех токопроводящих жил кабеля. Подогретый до 120 — 160 С отрезок сердечника кабеля с токопроводящими жилами в полиэтиленовой оболочке закрепляют и придают ему скручивающее вращение до полного вытеснения полимерной изоляции на- поверхность уплотненного жгута токопроводящих жил. Сердечник охлаждают и дисковыми ножницами срезают образовавшуюся оболочку. Способ позволяет одновременно удалять изоляцию со всех жил сердечника кабеля, ющего материала на наружную поверхность уплотненного скручиванием жгута токопроводящих металлических жил и до образования вокруг него сплошной полимерной

° вам оболочки. Охлаждают сердечник и удаляют V оболочку механическим путем, например ) посредством продольного разрезания дисковыми ножами на две равные части. Освобожденный от высокомолекулярной оболочки плотно скрученный цельный жгут металлических токопроводящих жил удаляют посредством наматывания на барабан.

Преимуществами заявляемого способа по сравнению с прототипом являются значительное улучшение сепарации высокомолекулярного изолирующего слоя от металлических токопроводящих жил сердечника, а также повышение компактности и консолидации этих двух составных частей сердечника кабеля в единых однородных

1721635

20

30

40

50

Составитель Б.Астапов

Техред М.Моргентал Корректор С.Шевкун

Редактор Т.Шагова

Заказ 955 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 объемах. Способ позволяет осуществить одновременное удаление высокомолекулярного слоя всех токопроводящих жил сердечника кабеля, что обеспечивает повышение производительности процесса в це- 5 лом.

Формула изобретения

Способ отделения высокомолекулярного изоляционного материала от изолированных им токопроводящих металлических жил 10 сердечника кабеля, при котором производят его нагрев до температуры плавления материала, механическое воздействие, охлаждение и удаление материала механическим путем, отл ича ющийсятем, что, с целью увеличения производительности путем одновременного удаления изоляционного материала со всех токопроводящих жил сердечника, после нагрева сердечник скручивают вокруг продольной оси до полного вытеснения изоляционного материала на его наружную поверхность и образования сплошной оболочки из изоляционного материала.
