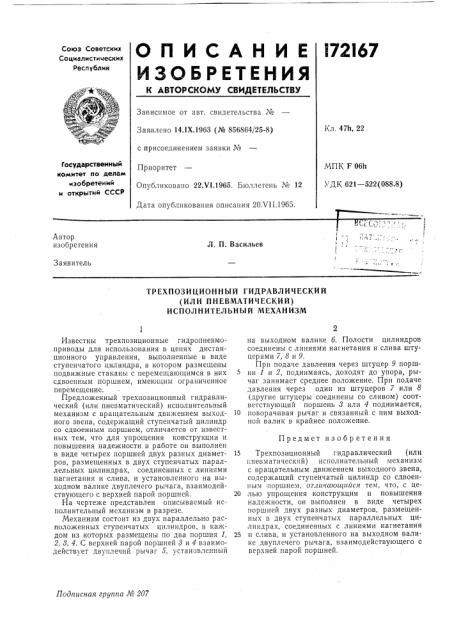

ОПИСАНИЕ l72IS7

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства М

Кл. 47h, 22

Заявлено 14.1Х.1963 (Мю 856864/25-8) с присоединением заявки М

Приоритет

Опубликовано 22Х1.1965. Бюллетень Кг 12

Дата опубликования описания 20.VI I.1965.

Государствеиный комитет ло делам изобретеиий и открытий СССР

МПК F 06h

УДК 621 — 522(088.8) Автор изобретения

Л. П. Васильев

Заявитель

ТРЕХПОЗИЦИОННЫЙ ГИДРАВЛИЧЕСКИЙ (ИЛИ ПНЕВМАТИЧЕСКИЙ) ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ

Предмет изобретения

Подписная группа Л6 207

Известны трехпозиционные гидропневмоприводы для использования в цепях дистанционного управления, выполненные в виде ступенчатого цилиндра, в котором размещены подвижные стаканы с перемещающимся в них сдвоенным поршнем, имеющим ограниченное перемещение.

Предложенный трехпозиционный гидравлический (или пневматический) исполнительный механизм с вращательным дви кением выходного звена, содержащий ступенчатый цилиндр со сдвоенным поршнем, отличается от известных тем, что для упрощения конструкции и повышения надежности в работе он выполнен в виде четырех поршней двух разных диаметров, размещенных в двух ступенчатых параллельных цилиндрах, соединенных с линиями нагнетания и слива, и установленного на выходном валике двуплечего рычага, взаимодействующего с верхней парой поршней.

На чертеже представлен описываемый исполнительный механизм в разрезе. механизм состоит из двух параллельно расположенных ступенчатых цилиндров, в каждом из которых размещены по два поршня 1, 2, 8, 4. С верхней парой поршней 8 и 4 взаимодействует двуплечий рычаг 5, установленный на выходном валике б. Полости цилиндров соединены с линиями нагнетания и слива штуцерами 7, 8 и 9.

При подаче давления через штуцер 9 поршни 1 и 2, поднимаясь, доходят до упора, рычаг занимает среднее положение, При подаче давления через один из штуцеров 7 или 8 (другие штуцеры соединены со сливом) соответствующий поршень 8 или 4 поднимается, 10 поворачивая рычаг и связанный с ним выходEIoI валик в крайнее положение.

15 Трехпозиционный гидравлический (или пневматический) исполнительный механизм с вращательным движением выходного звена, содержащий ступенчатый цилиндр со сдвоенным поршнем, от.гичаюигийся тем, что, с це20 лью упрощения конструкции и повышения надежности, он выполнен в виде четырех поршней двух разных диаметров, размещенных в двух ступенчатых параллельных цилиндрах, соединенных с линиями нагнетания

25 и слива, и установленного на выходном валике двуплечего рычага, взаимодействующего с верхней парой поршней, 172167
