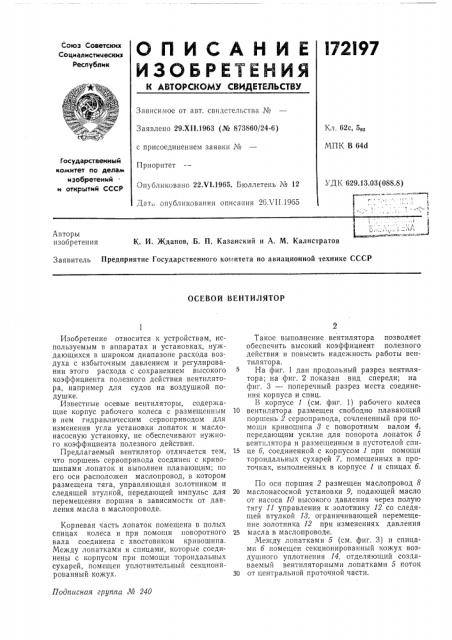

О П И С А Н И Е l72l97

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельств" №

Кл. 62с, 50>

МПК В 64d

Заявлено 29.Х1!.1963 (№ 873860/24-6) с присоединением заявки №

Приоритет

Опубликовано 22Х1.1965. Бюллетень № 12

Дат,; опубликования описания 26Л 11.1965

Государственный комитет по делам изобретений и открытий СССР

УДК 629.13.03(088.8) Авторы изобретения

К. И. Жданов,.Б. П. Казанский и А. М. Калистратов

Заявитель Предприятие Государственного комитета по авиационной технике СССР

ОСЕВОЙ ВЕНТИЛЯТОР

Подписная группа № 240

Изобретение относится к устройствам, используемым в аппаратах и установках, нуждающихся в широком диапазоне расхода воздуха с избыточным давлением и регулировании этого расхода с сохранением высокого коэффициента полезного действия вентилятора, например для судов на воздушной подушке.

Известные осевые вентиляторы, содержащие корпус рабочего колеса с размещенным в нем гидравлическим сервоприводом для изменения угла установки лопаток и маслонасосную установку, не обеспечивают нужного коэффициента полезного действия.

Предлагаемый вентилятор отличается тем, что поршень сервопривода соединен с кривошипами лопаток и выполнен плавающим; по

его оси расположен маслопровод, в котором размещена тяга, управляющая золотником и следящей втулкой, передающей импульс для перемещения поршня в зависимости от давления масла в маслопроводе.

Корневая часть лопаток помещена в полых спицах колеса и при помощи поворотного вала соединена с хвостовиком кривошипа.

Между лопатками и спицами, которые соединены с корпусом при помощи тороидальных сухарей, помещен уплотнительный секционированный кожух.

Такое выполнение вентилятора позволяет обеспечить высокий коэффициент полезного действия и повысить надежность работы вентилятора.

На фиг. 1 дан продольный разрез вентилятора; на фиг. 2 показан вид спереди; на фиг. 3 — поперечный разрез места соединения корпуса и спиц.

В корпусе 1 (см. фиг. 1) рабочего колеса

10 вентилятора размещен свободно плавающий поршень 2 сервопривода, сочлененный при помощи кривошипа 8 с поворотным валом 4, передающим усилие для поворота лопаток 5 вентилятора и размещенным в пустотелой спи15 це б, соединенной с корпусом 1 при помощи тороидальных сухарей 7, помещенных в проточках, выполненных в корпусе 1 и спицах б.

По оси поршня 2 размещен маслопровод 8

20 маслонасосной установки 9, подающей масло от насоса 10 высокого давления через полую тягу 11 управления к золотнику 12 со следящей втулкой 13, ограничивающей перемещение золотника 12 при изменениях давления

25 масла в маслопроводе.

Между лопатками 5 (см. фиг. 3) и спицами б помешен секционированный кожух воздушного уплотнения 14, отделяющий создаваемый вентиляторными лопатками 5 поток

30 от центральной проточной части.

172197

Предмет изобретения

1. Осевой вентилятор, содержащий корпус рабочего колеса с размещенным в нем гидравлическим поршнем сервоприводом для изменения угла установки поворотных лопаток и маслонасосную установку высокого давления, отличающийся тем, что, с целью обеспечения высокого коэффициента полезного действия при изменении расхода воздуха в широких пределах, поршень сервопривода соединен с кривошипами лопаток и выполнен свободно плавающим с расположенным по его оси маслопроводом, в котором размещена тяга, управляющая распределительным золотником и следящей втулкой, создающими импульс для перемещения поршня.

2. Вентилятор по п. 1, отличающийся тем, что, с целью разгрузки деталей привода, корневая часть лопаток установлена в полых спицах колеса и при помощи поворотного вала соединена с хвостовиком кривошипа, опирающегося на вкладыши, входящие цилиндрическую проточку поршня.

3. Вентилятор по пп. 1 и 2, отличающийся тем, что, с целью предотвращения утечек, в

10 местах соединения лопаток и спиц помещен секционированный уплотнительный кожух.

4. Вентилятор по пп. 1 и 2, отличающийся тем, что, с целью упрощения конструкции и повышения надежности, в местах сопряжения

15 корпуса и спиц предусмотрены кольцевые проточки, образующие каналы, в которых помещены тороидальные сухари.

172197

Фиг. 3

Юг. Z

Опечатка колонка строка напечатано следует читать ранлическим поршнем равлическим поршневым
