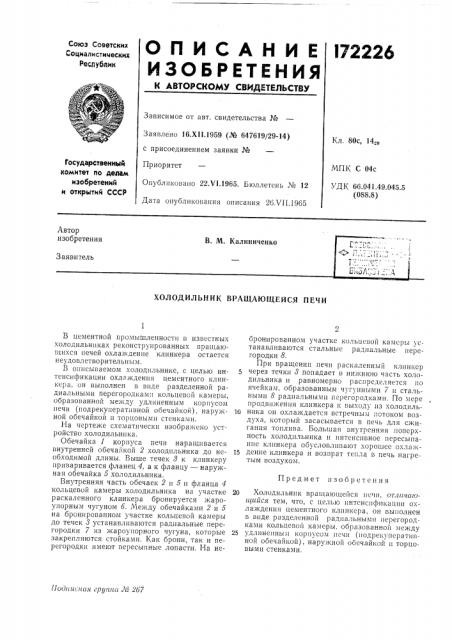

О П И С А Н И Е l72228
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Реслублик
Зависимое от авт. свидетельства №
Заявлено 16.XII,1959 (№ 647619/29-14) с присоединением заявки №
Приоритет
Опубликовано 22.VI.1965. Бюллетень № 12
Кл. 80с, 14
Государственный комитет по делам изобретений и открытий СССР
МПК С 04с
УДК 66.041.49.045.5 (088.8) Дата опубликования описания 26Х11.1965
Автор изобретения
В. М. Калиниченко
Заявитель
ХОЛОДИЛЬНИК ВРАЩА1ОЩЕЙ СЯ ПЕЧИ
Предмет изобретения
По<)ии группа Л5 267
В цементной промышленности в известных холодильниках реконструированных вращаюшихся печей охлаждение клинкера остается неудовлетворительным.
В описываемом холодильнике, с целью интенсификации охлаждения цементного клинкера, он выполнен в виде разделенной радиальными перегородками кольцевой камеры, образованной между удлиненным корпусом печи (подрекуперативной обечайкой), наружной обечайкой и торцовыми стенками.
На чертеже схематически изображено устройство холодильника.
Обечайка 1 корпуса печи наращивается внутренней обечайкой 2 холодильника до необходимой длины. Выше течек 8 к клинкеру приваривается фланец 4, а к фланцу — наружная обечайка 5 холодильника.
Внутренняя часть обечаек 2 и 5 и фланца 4 кольцевой камеры холодильника на участке раскаленного клинкера бронируется жароупорным чугуном 6. Между обечайками 2 и 5 на бронированном участке кольцевой камеры до течек 8 устанавливаются радиальные перегородки 7 из >кароуиорного чугуна, которые закрепляются стойками. Как брони, так и перегородки имеют пересыпные лопасти. На небронированном участке кольцевой камеры устанавливаются стальные радиальные перегородки 8.
При вращении печи раскаленный клинкер через течки 8 попадает в нижнюю часть холодильника и равномерно распределяется по ячейкам, образованным чугунными 7 и стальными 8 радиальными перегородками. По мере продви>кения клинкера к выходу из холодпль10 ника он охлаждается встречным потоком воздуха, который засасывается в печь для сжигания топлива. Большая внутренняя поверхность холодильника и интенсивное пересыпание клинкера обусловливают хорошее охлаж15 дение клинкера и возврат тепла в печь нагретым воздухом.
20 Холодильник вращающейся исчп, or tòàioщийся тем, что, с целью интенсификации охла>кдения цементного клинкера, он выполнен в виде разделенной радиальными перегородками кольцевой камеры, образованной между
25 удлиненным корпусом печи (иодрекуперативной обечайкой), наружной обечайкой и торцовыми стенками.
