Карьерный роторный экскаватор

Карьерный роторный экскаватор

Иллюстрации

Показать все

Реферат

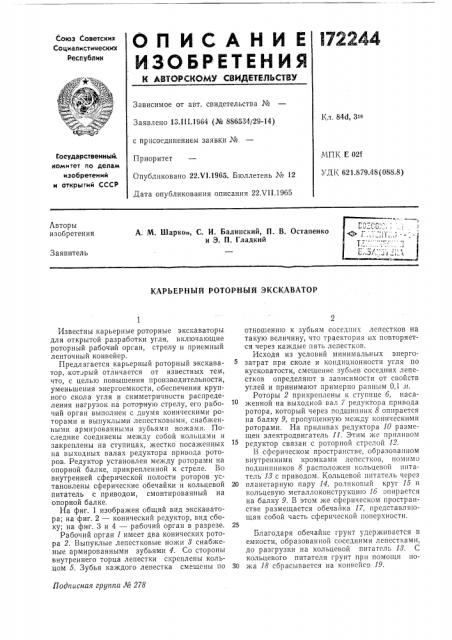

ОП ИСА НИ Е

ИЗОБРЕТЕН ИЯ

Союз Советских

Со ци ал исти веских

Республик

Зависимое от авт. свидетельства №

Заявлено 13.111.1964 (№ 886534/29-14) с присоединением заявки №.

Приоритет

Опубликовано 22.И.1965. Бюллетень № 12

Дата опубликования описания 22Х11.1965

Кл. 84d, 3is

МПК Е 02f

УДК 621.879.48(088.8) Государственный. комитет по делам изобретений и открытий СССР

Авторы изобретения

А. М. Шарко., С. И. Балинский, П. В. Остапенко и Э. П. Гладкий

Заявитель

КАРЪЕРНЫИ РОТОРНЫЙ ЭКСКАВАТОР

Подписная группа № 278

Известны карьерные роторные экскаваторы для открытой разработки угля, включающие роторный рабочий орган, стрелу и приемный ленточный конвейер.

Предлагается карьерный роторный экскаватор, который отличается от известных тем, что, с целью повышения производительности, уменьшения энергоемкости, обеспечения крупного скола угля и симметричности распределения нагрузок на роториую стрелу, его рабочий орган выполнен с двумя коническими роторами и выпуклыми лепестковыми, снабженными армированными зубьями ножами. Последние соединены между собой кольцами и закреплены на ступицах, жестко посаженных на выходных валах редуктора привода роторов. Редуктор установлен между роторами на опорной балке, прикрепленной к стреле. Во внутренней сферической полости роторов установлены сферические обечайки и кольцевой питатель с приводом, смонтированный на оп орной б ал ке.

На фиг. 1 изображен общий вид экскаватора; на фиг. 2 — конический редуктор, вид сбоку; на фиг. 3 и 4 — рабочий орган в разрезе.

Рабочий орган 1 имеет два конических ротора 2. Выпуклые лепестковые ножи 8 снабженые армированными зубьями 4. Со стороны внутреннего торца лепестки скреплены кольцом 5. Зубья каждого лепестка смещены по отношению к зубьям соседних лепестков на такую величину, что траектория их повторяется через каждые пять лепестков.

Исходя из условий минимальных энергозатрат при сколе и кондиционности угля по кусковатости, смещение зубьев соседних лепестков определяют в зависимости от свойств углей и принимают примерно равным 0,1 и.

Роторы 2 прикреплены к ступице 6, насаженной на выходной вал 7 редуктора гривода ротора, который через подшипник 8 опирается на балку 9, пропущенную между коническими роторами. На приливах редуктора 10 размещен электродвигатель 11. Этим же приливом редуктор связан с роторной стрелой 12.

В сферическом пространстве, образованном внутренними кромками лепестков, помимо подшипников 8 расположен кольцевой питатель 18 с приводом. KOJIbueBoii питатель через

20 планетарную пару 14, роликовый круг 15 и кольцевую металлоконструкцьчо 16 опирается на балку 9. В этом же сферическом пространстве размещается обечайка 17, представляющая собой часть сферической поверхности.

Благодаря обечайке грунт удерживается в емкости, образованной соседними лепестками, до разгрузки на кольцевой питатель И. С кольцевого питателя грунт при помощи но30 жа 18 сбрасывается на конвейсп 19.

При нормальной работе конической ротор снимает стружку, ширина которой равна длине рабочей кромки лепестка, а толщина определяется свойствами угля и принимается равной примерно 0,1 и. В зависимости от направления поворота роторной стрелы в работе участвует один из конических роторов.

Предмет изобретения

Карьерный роторный экскаватор, включающий роторный рабочий орган, стрелу и приемный ленточный конвейер, отличающийся тем, что, с целью увеличения производительности, уменьшения энергоемкости, обеспече172244 ния крупного скола угля и симметричности распределения нагрузок на роторную стрелу, роторный рабочий орган выполнен с двумя коническими роторами, с выпуклыми лепестковыми, снабженными армированными зубьями ножами, соединенными между собой кольцами и закрепленными на ступицах, жестко посаженных на выходных валах редуктора привода роторов, установленного между роторами

10 на опорной балке, прикрепленной к стреле, а во внутренней сферической полости роторов установлены сферические обечайки и кольцевой питатель с приводом, смонтированный на опорной балке.

172244 !

Ф

8

Составитель Н. Г. Степанова

Редактор Л, В. Калашникова Техред Т. П. Курилко Корректор М. И. Козлова

Заказ 1673/13 Тираж 725 Формат бум. 60+90 /з Объем 0,27 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
