Электродный выпарной аппарат

Электродный выпарной аппарат

Иллюстрации

Показать все

Реферат



Изобретение относится к выпарной технике , может использоваться для выпаривания воды из электропроводных растворов и позволяет интенсифицировать процесс выпаривания и снизить энергозатраты. Это достигается за счет того, что в электродном выпарном аппарате, содержащем вертикальный цилиндрический корпус с электродами , циркуляционную трубу, установленную коаксиально в корпусе, греющую камеру, размещенную между корпусом и трубой, сепаратор, установленный в верхней части аппарата, патрубки подачи исходного раствора, отвода упаренного раствора и вторичного пара, его корпус и циркуляционная труба выполнены в виде изолированных электродов, а нижняя часть корпуса - в виде накопителя и снабжена сильфоном для отвода упаренного раствора, при этом патрубок подачи исходного раствора снабжен барометрической трубой, размещенной внутри циркуляционной трубы, а в верхней части циркуляционной трубы выполнены окна . 1 ил. сл

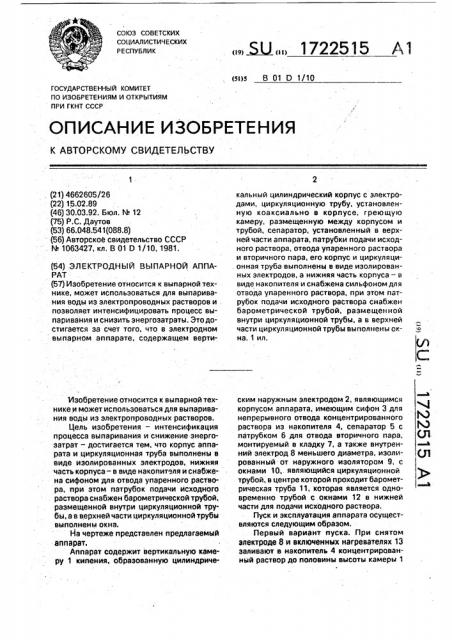

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 01 0 1/10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ. (21) 4662605/26 (22) 15.02.89 (46) 30.03.92. Бюл. M 12 (75) Р.С. Даутов (53) 66.048.541(088.8) (56) Авторское свидетельство СССР

ЬЬ 1063427, кл. В 01 D 1/10, 1981. (54) .ЭЛЕКТРОДНЫЙ ВЫПАРНОЙ АППАРАТ (57) Изобретение относится к выпарной технике, может использоваться для выпаривания воды из электропроводных растворов и . позволяет интенсифицировать процесс выпаривания и снизить энергоэатраты, Это достигается за счет того, что в электродном выпарном аппарате, содержащем вертиИзобретение относится к выпарной технике и может использоваться для выпаривания воды из электропроводных растворов.

Цель изобретения — интенсификация процесса выпаривания и снижение энергозатрат — достигается тем, что корпус аппарата и циркуляционная труба выполнены в виде изолированных электродов, нижняя часть корпуса — в виде накопителя и снабжена сифоном для отвода упаренного раствора, при этом патрубок подачи исходного раствора снабжен барометрической трубой, размещенной внутри циркуляционной трубы, а в верхней части циркуляционной трубы выполнены окна.

На чертеже представлен предлагаемый аппарат, Аппарат содержит вертикальную камеру 1 кипения, образованную цилиндриче,, ЫЛ,, )722515 Al кальный цилиндрический корпус с электродами, циркуляционную трубу, установленную коаксиально в корпусе, греющую камеру, размещенную между корпусом и трубой, сепаратор, установленный в верхней части аппарата, патрубки подачи исходного раствора, отвода упаренного раствора и вторичного пара, его корпус и циркуляционная труба выполнены в виде изолированных электродов, а нижняя часть корпуса — в виде накопителя и снабжена сил ьфоном для отвода упаренного раствора, при этом патрубок подачи исходного раствора снабжен барометрической трубой, размещенной внутри циркуляционной трубы, а в верхней части циркуляционной трубы выполнены окна. 1 ил. ским наружным электродом 2, являющимся корпусом аппарата, имеющим сифон 3 для непрерывного отвода концентрированного раствора из накопителя 4, сепаратор 5 с патрубком 6 для отвода вторичного пара, монтируемый в кладку 7, а также внутренний электрод 8 меньшего диаметра, изолированный от наружного изолятором 9, с окнами 10. являющийся циркуляционной трубой, в центре которой проходит барометрическая труба 11, которая является одновременно трубой с.окнами 12 в нижней части для подачи исходного раствора.

Пуск и эксплуатация аппарата осуществляются следующим образом.

Первый вариант пуска. При снятом электроде 8 и включенных нагревателях 13 заливают в накопитель 4 концентрированный раствор до половины высоты камеры 1

1722515 кипения. Устанавливают и уплотняют электрод 8 изолятором 9, подают электрический ток на клеммы 14 электродов и исходный раствор через барометрическую трубу 11.

После набора раствора до уровня патрубка 5 сифона 3 включают вакуум. Исходный раствор, выходящий из окон 12 барометриче. ской трубы, смешивается с циркулируемым раствором. В рабочем режиме аппарата происходит непрерывная подача исходного 10 раствора через барометрическую трубу 11 и неп реры вн ый отвод концентрированного раствора через сифон 3.

Второй вариант пуска отличается тем, что пуск производят на исходном растворе 15 при включенных нагревателях 13 и электродах 2 и 8. С повышением концентрации повышается температура раствора. При достижении уровня раствора патрубка сифона включают вакуум. 20

Например, непрерывно подают в барометрическую трубу 11, раствор.гидроксида натрия, который, проходя через окна 12, смешивается с циркулируемым раствором.

Концентрированный раствор накапливает- 25 ся в накопителе 4 и непрерывно выводится из аппарата через сифон 3. Пар отсасывается через патрубок 6 по вакуум-проводу. В аппарате создается вакуум за счет разницы уровня раствора в барометрической трубе 30

11 и в патрубке сифона 3. Температура в накопителе поддерживается в автоматическом режиме термодатчиком. Освобождается аппарат через сливной патрубок 15, Пример расчета аппарата. 35

Плотность раствора 1684 кг/мЗ, температура180 С при концентрации 70 NaOH в камере кипения, а в накопителе — 2130 кг/м . При остаточном давлении 50 мм рт.ст. точка кипения воды в аппарате 40 С, При 40 этом необходимо иметь высоту столба раствора в барометрической трубе

10332 50

1684 + 2130

Аппарат мощностью 250.кВт выделяет тепла

Q =. 250х860 = 215000 ккал.

При 760 мм рт,ст. испарится воды

215000:640 - 335 кг/ч, где 640 ккал/кг— теплота парообразования воды.

При остаточном давлении 50 мм рт.ст. испарится воды 335 — = 835 кг/ч, следо100

40 вательно, процесс испарения интенсифицируется в 835:335 = 2,5 раза благодаря использованию вакуума.

Конструкция аппарата позволяет получать раствор любой концентрации (вплоть до безводного состояния) в одном аппарате непрерывно в одну стадию выпарки; исключается образование настыли.

Формула изобретения

Электродный выпарной аппарат, содержащий вертикальный цилиндрический корпус с электродами, циркуляционную трубу, установленную коаксиально в корпусе, греющую камеру, размещенную между корпусом и трубой, сепаратор, установленный в верхней части аппарата, патрубки подачи исходного раствора, отвода упаренного раствора и вторичного пара, о т л и ч а ю щ и йс я тем, что, с целью интенсификации. процесса выпаривания и снижения энергозатрат, корпус аппарата и циркуляционная труба выполнены в виде изолированных электродов, нижняя часть корпуса — в виде накопителя и снабжена сильфоном для отвода упаренного раствора, при этом патрубок подачи исходного раствора снабжен барометрической трубой, размещенной внутри циркуляционной трубы, а в верхней части циркуляционной трубы выполнены окна.

1722515

1Q

77

1

12

Ч

Составитель В. Даутов

Техред М.Моргентал

Редактор А. Маковская

Корректор М. Максимишинец
