Реферат



Использование: очистка природных и сточных вод, Сущность изобретения: фильтр содержит корпус 1, разделенный коаксиальными перфорированными перегородками 2 и 3 на фильтровальные камеры, заполненные зернистой загрузкой. По оси корпуса расположена перфорированная труба 8 для сбора фильтрата. Между перегородками 2 и 3 установлен патрубок 15 для подачи промывной воды, необходимой для промывки отверстий или щелей в перегородках 2 и 3. 1 з.п. ф-лы, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s В 01 0 24/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (56) Патент ВНР ¹ 174562, кл. В 01 D 25/06, 1980.

72 а

1 (21) 4764772/26 (22) 04.12,89 (46) 30.03.92. Бюл. № 12 (71) Хабаровский политехнический институт (72) M.Н.Шевцов (53) 66.067.322 (088,8) (54) РАДИАЛЬНЫЙ ДВУХСЛОЙНЫЙ

ФИЛЬТР

». Ж 1722529 А1 (57) Использование: очистка природных и сточных вод, Сущность изобретения: фильтр содержит корпус 1, разделенный коаксиальными перфорированными перегородками 2 и 3 на фильтровальные камеры, заполненные зернистой загрузкой. По оси корпуса расположена перфорированная труба 8 для сбора фильтрата, Между перегородками 2 и 3 установлен патрубок 15 для подачи промывной воды, необходимой для промывки отверстий или щелей в перегородках 2 и 3. 1 з.п. ф-лы, 1 ил.

1722529

Изобретение относится к устройствам для очистки природных и сточных вод и может быть использовано в коммунальном и промышленном водоснабжении, Целью изобретения является повышение эффективности работы фильтра.

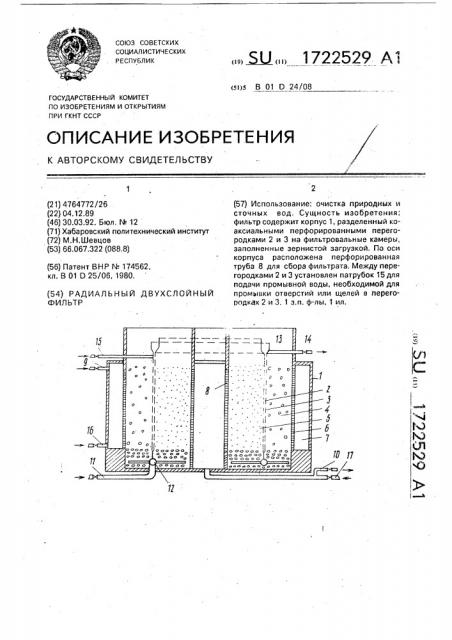

На чертеже схематически изображен фильтр, разрез.

Фильтр состоит из цилиндрического корпуса 1, концентрической перфорированной средней перегородки 2 и установленной с зазором дополнительной коакгиальной перфорированной перегородкой 3, разделяющей корпус на камеры— внешнюю с крупнозернистым слоем загрузки 4 и внутреннюю с мелкозернистым слоем загрузки 5, наружной концентрической перегородки 6, периферичной камеры 7 для подачи очищаемой воды и центральной перфорированной трубы 8. Фильтр снабжен трубопроводами для подачи исходной воды

9, сбора фильтрата 10, трубопроводом 11 для подачи, системой 12 распределения и кольцевыми желобами 13 для сбора промывной воды с отводящим трубопроводом

14. Между концентрической перфорированной перегородкой 2 и дополнительной коаксиальной перфорированной перегородкой 3 присоединен патрубок 15 для подачи промывной воды..

Фильтр снабжен трубопроводом б для

-промывки щелей в перегородке между периферийной камерой 7 и загрузкой и трубопроводом 17 для промывки щелей в центральной перфорированной трубе 8.

Вертикальные стенки желоба 13 для сбора промывной воды имеют высоту со стороны мелкозернистого слоя загрузки 5 больше, чем со стороны крупнозернистого слоя загрузки 4, что сделано с учетом различной величины относительного расширения загрузок, Ширина желоба. и минимальная высота вертикальной стенки определяются на основании общего расхода промывной воды от промывки обоих слоев загрузки.

Фильтр работает следующим образом.

Вода на очистку подается по трубопроводу 9 в закрытую периферийную камеру 7, образуемую между корпусом 1 и наружной концентрической перегородкой 6, фильтруется в горизонтальном направлении от пефильтрации, Фильтрат собирается в цент5 . ральной перфорированной трубе 8 и отво10 каждого из двух слоев фильтрующей загруз20 ки с трех сторон позволяет увеличить эффек-

50 риферии к центру сначала через крупнозернистую загрузку 4, а затем через мелкозернистую 5 с переменной скоростью дится с фильтра трубопроводом 10. Вода для промывки подается по трубопроводу 11 в распределительную систему 12 и, проходя загрузку снизу вверх, собирается кольцевым желобом 13 для сбора промывной воды и отводится по трубопроводу 14. Для предотвращения засорения щелей в перегородках

2 и 3 и интенсификации процесса промывки вода подается ко патрубку 15, а также по трубопроводам 16 и 17 в камеру 7 и в центральную перфорированную трубу 8

Наличие перегородок 2 и 3, установленных с зазором, и подвод воды на промывку тивность промывки, а следовательно, и продолжительность фильтроцикла, Выполнение вертикальных стенок желоба разной высоты с учетом различной степени расширения загрузок снижает вероятность выноса загрузки в желоб при промывке, cDîðìóëà изобретения

1. РддиалъныЙ двухслойный фильтр, включающий корпус, размещенные в нем периферийную концентрическую перегородку, цснтральную трубу, слои крупнозернистой и мелкозернистой загрузок и расположенную между ними среднюю перфорированную концентрическую перегородку, периферийную камеру для подачи очищаемой воды, размещенные над загрузками кольцевые желоба с вертикальными стенками, систему для подачи и распределения.промывной воды, отличающийся тем, что, с целью повышения эффективности работы, он снабжен дополнительной коаксиальной перфорированной перегородкой, установленной с зазором к средней перегородке, а между перегородками размещен патрубок для подачи промывной воды.

2. Фильтр по п,1, отличающийся тем, что высота стенки желоба, размещенной над мелкозернистой загрузкой, больше высоты стенки, размещенной над крупнозернистой загрузкой.
