Изобретение относится к противоточным ионитным фильтрам и позволяет повысить равномерность сбора и распределения воды, а также обеспечить удобство эксплуатации . Фильтр состоит из корпуса 1 с крышкой и днищем, ионообменной загрузки 4 и дренажно-распределительных элементов, установленных на внутренней стороне крышки и днища, объединенных коллекторами , расположенными на их внешней стороне и имеющими вид камер, повторяющих форму крышки и днища. 1 з.п. ф-лы, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ а

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4777423/26 (22) 02.01.90 (46) 30.03.92. Бюл. ¹ 12 (71) Ростовское отделение Всесоюзного научно-исследовательского и проектноизыскательского института "Теплоэлектропроект" (72) Е.д. Кравец (53) 66.067.322 (088,8) (56) Авторское свидетельство СССР

¹ 1386231; кл. В 01 D 23/20, В 01 J 47/02, 1988.,, Ы,„1722530 А1 (st)s В 01 0 24/42, В 01 J 47/02 (54) П Р ОТИ В ОТОЧ Н Ы Й ИОН ИТН Ы Й

ФИЛЬТР (57) Изобретение относится к противоточным ионитным фильтрам и позволяет повысить равномерность сбора и распределения воды, а также обеспечить удобство эксплуатации. Фильтр состоит из корпуса 1 с крышкой и днищем, ионообменной загрузки 4 и дренажно-распределительных элементов, установленных на внутренней стороне крышки и днища, объединенных коллекторами, расположенными на их внешней стороне и имеющими вид камер, повторяющих форму крышки и днища. 1 з,п. ф-лы, 1 ил. улю

1722530

Составитель Л.Чумакова

Редактор Т.Лазаренко Техред M.Ìoðãåíòàë Корректор М.Пожо

Заказ 1013 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Изобретение относится к умягчению или обессоливанию воды, предназначенной для различных нужд народного хозяйства, а именно к обработке питательной воды для паровых котлов и подпиточной воды для 5 теплосети.

Цель изобретения — повышение равномерности сбора и распределения воды и удобства при эксплуатации. 10

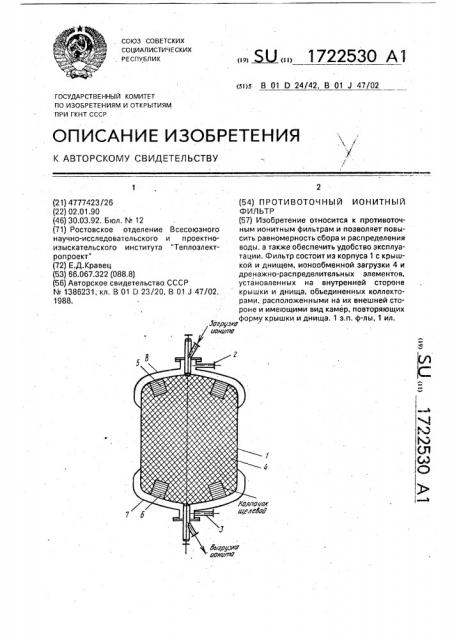

На чертеже изображен предлагаемый фильтр, продольный разрез.

Противоточный ионитный фильтр содержит корпус 1 с крышкой и днищем, которые выполнены эллиптическими, верхние 2 15 и нижние 3 патрубки, ионообменную загрузку 4, расположенные в верхней и нижней частях корпуса идентично выполнено дренажно-распределительные элементы 5 и

6 в виде колпачков и объединенные коллек- 20 торами 7 и 8. Дренажно-распределительные элементы установлены на внутренней стороне крышки и днища, а коллекторы расположены на их внешней стороне и выполнены в виде камер, имеющих форму 25 крышки и днища.

Фильтр работает следующим образом.

При обработке вода, поступает через патрубок 2 в верхнюю камеру, образован- 30 ную коллектором 8, и через колпачки 5 на ионообменную загрузку 4 и выходит через колпачки 6 в нижнюю камеру, образованную коллектором 7, и патрубок 3.

При регенерации раствор подают через 35 патрубок 3 в нижнюю камеру, образованную коллектором 7, колпачки 6 на ионообменную загрузку 4, пройдя через которую он попадает в верхнюю камеру, образованную коллектором.8, и выходит через патру- 40 бок 2.

Отмывка ионообменной загрузки может осуществляться путем подачи воды сверху и снизу.

Периодическое взрыхление ионообменной загрузки осуществляется за счет полной или частичной ее гидроперегрузки.

При использовании предлагаемого фильтра объединенные коллекторы дренажно-распределительных элементов, выполненные в виде камер, имеющих форму крышки и днища, позволяют равномерно распределить потоки воды и регенерационного раствора по сечению фильтра, что исключает наличие мертвых зон в ионообменной загрузке и снижает гидравлическое сопротивление воды при прохождении ее через дренажно-распределительные элементы.

Идентичность выполнения верхнего и нижнего дренажа распределительных элементов повышает удобства при эксплуатации и изготовлении фильтра.

Формула изобретения

1. Противоточный ионитныЙ фильтр, содержащий корпус с крышкой и днищем, ионообменную загрузку и расположенные в верхней и нижней частях корпуса идентично выполненные дренажно-распределительные элементы, объединенные коллекторами, отличающийся тем, что, с целью повышения равномерности сбора и распределения воды и удобства при эксплуатации, дренажно-распределительные элементы установлены на внутренней стороне крышки и днища, а коллекторы расположены на их внешней стороне и выполнены в виде камер, имеющих форму крышки и днища.

2. Фильтр по п,1, отличающийся тем, что крышка и днище выполнены эллиптическими, а дренажно-распределительные элементы —.в виде колпачков.
