Патент ссср 172254
Иллюстрации
Реферат

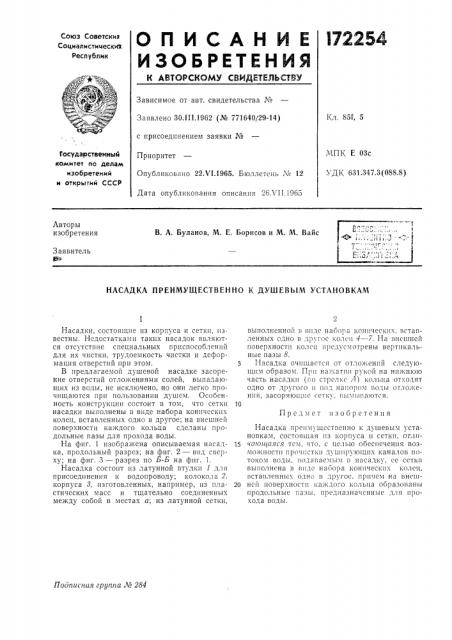

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Кл. 85f, 5
Заявлено 30.111.1962 (¹ 771640/29-14) с присоединением заявки №
Приоритет
Опубликовано 22Л !.1965. Бюллетень ¹ 12
Дата опубликования описания 26Л П.1965
МПК Е 03с
УДК 631.347.3 (088.8) Государственный комитет по делам изобретений и открытий СССР т
Авторы изобретения
В. А. Буланов, М, Е. Борисов и М. M. Вайс
Заявитель ф
НАСАДКА ПРЕИМУЩЕСТВЕННО К ДУШЕВЬ!М УСТАНОВКАМ
Предмет изобретения
Поописная группа Ло 284
Насадки, состоящие из корпуса и сетки, известны. Недостатками таких насадок являются отсутствие специальных приспособлений для их чистки, трудоемкость чистки и деформация отверстий при этом.
В предлагаемой душевой насадке засорение отверстий отложениями солей, выпадающих из воды, не исключено, но они легко прочищаются при пользовании душем. Особенность конструкции состоит в том, что сетки насадки выполнены в виде набора конических колец, вставленных одно в другое; на внешней поверхности каждого кольца сделаны и родольные пазы для прохода воды.
На фиг. 1 изобра>кена описываемая насадка, продольный разрез; на фиг. 2 — вид сверху; на фиг. 3 — разрез по Б-Б на фиг. 1.
Насадка состоит нз латунной втулки 1 для присоединения к водопроводу; колокола 2, корпуса >, изготовленных, например, из пластических масс и тщательно соединенных между собой в местах а; из латунной сетки, выполнснной в виде набора конических, вставленных одно в другое колец 1 — 7. На внешней поверхности колец предусмотрены вертикальные пазы 8.
5 Насадка очищается от отложений следую Its(образом. Пр(1 на>(:,атп(1 p t 1 oi на Htt> 11(olo часть насадки (по стрелке»1) кольца отходят одно от другого II под напором воды отложения, засоряющие сетку, вымываются.
Насадка преимущественно к душевым установкам, состоящая пз корпуса и сетки, от.ш15 ча(оцаяся тем, что, с целью обеспечения возмо>кностп прочистки душ11р (ощllх КВН3,10В потокозl Воды. IlодаГае>(ы11 В насадку, ее сетка выполнена в виде наоора конических колец, вставленных одно в другое, причем на внсш20 ней поверхности каждого кольца образованы продольные пазы, предназначенные для прохода воды.
172254
Рог./ д йл1А
Составитель А. A. Булыгин
Редактор Л. В. Калашникова Техред Ю. В. Баранов
Корректор М. И. Козлова
Типография, пр. Сапунова, 2
:Заказ !632, 16 Тираж 650 Формат бум.. 60)(90 )з Объем 0,1 изд. л. Цена 5 коп.
ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР
Москва, Центр, пр. Серова, д. 4
