Циклон
Иллюстрации
Реферат
Использование: в различных отраслях промышленности для улавливания пыли. Сущность изобретения. На уровне диафрагмы 5, установленной на выхлопной трубе 4, к стенке корпуса 1 прикреплена вставка 7 в виде усеченного конуса. Вершина конической поверхности вставки расположена на уровне верхнего края бункера 3. 1 з.п.ф-лы, 1 ил.
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (s>)s В 04 С 5/08. 5/103
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4412074/26 (22) 18.04,88 (46) 30,03.92. Бюл, № 12 (75) И.А. Жданов (53) 621.928.37(088.8) (56) Патент Ф P Г N 827491. кл. 12 g 1/01, 1951.
Авторское свидетельство СССР
¹889109,,кл. В 04 С 5/103, 1980.
Авторское свидетельство СССР
¹ 556841, кл. В 04 С 5/103, 1976.
Авторское свидетельство СССР
¹ 1472137, кл. В 04 С 5/103, 1987..
„„Ы „„1722604 А1 (54) ЦИКЛОН (57) Использование: в различных отраслях промышленности для улавливания пыли.
Сущность изобретения. На уровне диафрагмы 5, установленной. На выхлопной трубе 4, к стенке корпуса 1 прикреплена вставка 7 в виде усеченного конуса. Вершина конической поверхности вставки расположена на уровне верхнего края бункера 3. 1 з.п.ф-лы, 1 ил.
1722604
Составитель Н.Кекишева
Техред M. Моргентал
Корректор M.ÄåM÷èê
Редактор С.кисина
Заказ 1016 Тираж Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Москва, Ж-35, Раушская наб„4/5
Производственно-издательский комбинат *Гятент", г, Ужгород, ул.Гагарина, 101
Изобретение относится к устройствам для улавливания пыли и может найти применение в различных отраслях промышленности.

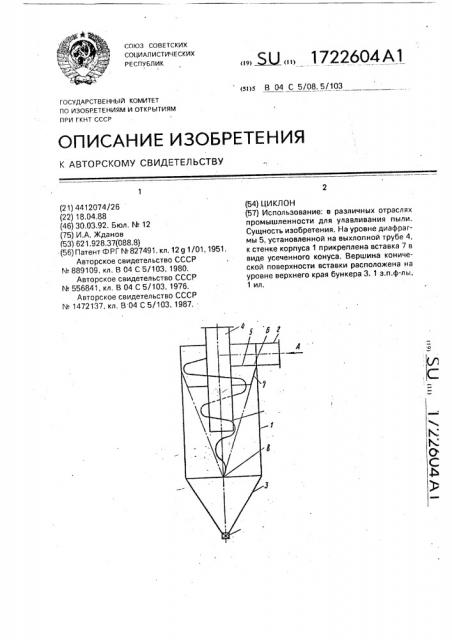

Цель изобретения — улучшение отделе- 5 ния пыли в результате интенсификации воздействия центробежных сил, На чертеже изображено предлагаемое устройство со схемой движения потока, Циклон содержит цилиндрический кор- 10 пус 1 с тангенциальным входным патрубком
2 в верхней части, конический пылесборный бункер 3, присоединенный к нижней части корпуса 1, осевую выхлопную трубу 4, расположенную на ней непосредственно под 15 входным патрубком 2 плоскую диафрагму 5, . образующую со стенкой корпуса 1 кольцевой проходной канал 6, вставку 7, выполненную в виде полого усеченного конуса, большим основанием соединенного со 20 стенкой корпуса 1 на уровне диафрагмы 5 и меньшим основанием обращенного вниз, при этом вершина 8 конической поверхности вставки 7 расположена на уровне верхнего края бункера 3, Патрубок 2 и кольцевой канал 6 вы- 25 полнены равного проходного сечения.
Циклон работает следующим образом.
Запыленный газ подается через входной патрубок 2.и закручивается, Закрученный поток через кольцевой канал 6 30 поступает в зону сепарации и вставкой 7 формируется в тонкостенную коническую воронку с вершиной, расположенной на уровне верхнего края бункера 3. Сепарируемый поток движется вниз, при этом на частицы пыли воздействует сверху вниз центробежная сила, так как радиус вращения потока уменьшается, Поскольку вершина воронки расположена на уровне верхнего края бункера, вращающийся поток не препятствует осаждению пыли в бункере
3. Очищенный поток удаляется через выхлопную трубу 4.
Формула изобретения
1.Циклон, содержащий цилиндрический корпус с тангенциэльным входным пэтрубком в верхней части, конический пылесборный бункер, присоединенный к нижней части корпуса, осевую выхлопную трубу, размещенную на ней непосредственно под входным патрубком плоскую диафрагму, образующую со стенкой корпуса кольцевой проходной канал, отличающийся тем, что, с целью улучшения отделения пыли за счет интенсификации воздействия центробежных сил, он снабжен вставкой в виде полого усеченного конуса, большим основанием соединенного со стенкой корпуса на уровне диафрагмы и меньшим основанием обращенного вниз, причем вершина конической поверхности вставки расположена на уровне верхнего края бункера, 2.Циклон по п.1, о т л и ч à ю шийся тем, что входной патрубок и кольцевой канал выполнены равного проходного сечения.
