Способ выполнения лезвий на режущих кромках почвообрабатывающих машин

Способ выполнения лезвий на режущих кромках почвообрабатывающих машин

Иллюстрации

Показать все

Реферат



Изобретение относится к обработке металлов давлением и может быть использовано для получения лезвий на листовых заготовках типа круглых дисков. Цель изобретения - повышение производительности путем обеспечения благоприятных условий истечения материала. Заготовку устанавливают на оправку. Сверху к заготовке подводят ролик. Ось вращения ролика расположена под углом а к касательной тт, проведенной в точке касания ролика с краем заготовки. Угол наклона оси ролика выбирают из интервала 0° . При касании ролика заготовки осуществляются обкатка края заготовки и оформление лезвия . 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 21 Н 1/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4749734/27 (22) 16.10,89 (46) 30,03.92. Бюл, ¹ 12 (71) Павлодарский индустриальный институт (72) Р,И,Сержанов и Ю.Н,Тишаков (53) 621.771.29(088.8) (56) Авторское свидетельство СССР № 1292885, кл, В 21 Н 1/02, 1984. (54) СПОСОБ ВЫПОЛНЕНИЯ ЛЕЗВИЙ НА

РЕЖУЩИХ КРОМКАХ ПОЧВООБРАБАТЫВАЮЩИХ МАШИН (57) Изобретение относится к обработке металлов давлением и может быть использова Ы » 1722668 А1 но для получения лезвий на листовых заготовках типа круглых дисков. Цель изобретения — повышение производительности путем обеспечения благоприятных условий истечения материала. Заготовку устанавливают на оправку. Сверху к заготовке подводят ролик. Ось вращения ролика расположена под углом а к касательной mm, проведенной в точке касания ролика с краем заготовки. Угол наклона оси ролика выбирают из интервала 0 < a<90 . При касании ролика заготовки осуществляются обкатка края заготовки и оформление лезвия. 2 ил.

1722668

Формула изобретения

qlue. /

Составитель Ю. Тишаков

Техред М.Моргентал Корректор M. Кучерявая

Редактор И. Касарда

Заказ 1020 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат Патент", г, Ужгород, ул. Гагарина, 101

Изобретение относится к обработке металлов давлением и может быть использовано для изготовления лезвий.на листовых заготовках типа круглых дисков.

Известен способ получения лезвий на краях листовых заготовок, заключающийся в формовке края заготовки с помощью пуансона и матрицы с наклонно расположенной по отношению к пуансону рабочей поверхностью, Известен также способ получения лезвий на краях листовых заготовок, заключающийся в получении лезвия на краю заготовки при помощи инструмента с конической рабочей поверхностью.

Наиболее близким по технической сущности к предлагаемому является способ выполнения лезвий на заготовках режущих дисков почвообрабатывающих машин, заключающийся в обкатке края заготовки при помощи роликов.

Недостатками указанного способа являются затрудненность истечения деформируемого материала в зазор между роликами и как следствие этого повышение удельного усилия обкатки и снижение производительностии.

Цель изобретения — повышение производительности за счет обеспечения благоприятных условий истечения материала путем обкатки благоприятных условий истечения материала путем обкатки заготовки роликом, угол наклона оси которого к касательной, проведенной к точке касания ролика с краем заготовки, выбирают в интервале

0о < a 90о

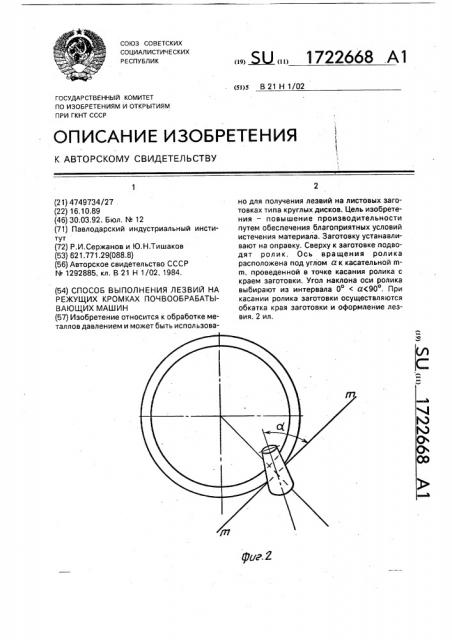

На фиг.1 представлена схема обкатки, вид спереди; на фиг.2 — то же, вид в плане.

Способ осуществляют следующим образом.

Заготовку 1 укладывают на оправку 2, Ее край начинает обкатываться роликом 3, имеющим угол наклона оси к касательной

m-m в интервале 0 < a < 90О. Касательная

m-m проведена к точке касания ролика с краем заготовки. При этом вследствие нали5 чия угла наклона раскатываемый материал стремится переместиться не только по направлению касательной, но также и по направлению радиуса от центра заготовки к периферии.

10 Пример. Согласно предлагаемому способу осуществляют раскатку листового алюминия диаметром 100 и толщиной 4 мм, При этом угол а составляет 75О, а максимальное заострение режущих кромок дости15 гает 0,5 мм, При осуществлении раскатки по способу-прототипу величина заострения режущих кромок составляет 0,7 мм, т.е. при равном количестве оборотов ролика предлагаемый способ позволяет получить более ос20 трые режущие кромки.

При изготовлении лезвий на режущих кромках почвообрабатывающих машин предлагаемый способ позволяет повысить производительность труда за счет получе25 ния требуемой величины заострения режущих кромок при сокращении числа оборотов ролика.

Способ выполнения лезвий на режущих кромках почвообрабатывающих машин, заключающийся в обкатке края заготовки роликом, вращающимся на оси, о т л и ч а ю35 шийся тем, что, с целью повышения производительности за счет обеспечения благоприятных условий истечения материала, заготовку обкатывают роликом, угол наклона оси которого к касательной, 40 проведенной кточке касания ролика с краем заготовки, выбирают в интервале 0 < а <

<90 .
