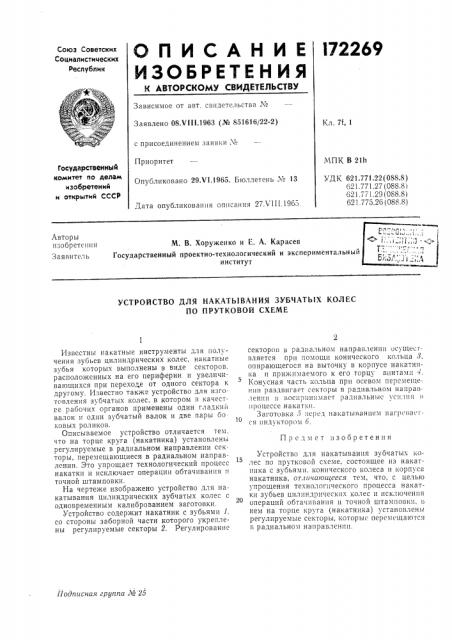

ОПИСАНИЕ

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

172269

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 08 Ч111.1963 (№ 851616/22-2) Кл. 7f, 1 с присоединением заявки ¹

Приоритет

МПК В 21h

Государственный комитет по делам изобретений и открытий СССР

Опубликовано 29.Ч1.1965. Бюллетень ¹ 13

УДК 621.771.22 (088.8)

621.771.27 (088.8 1

621.771.29 (088.8)

621.775.26 (088.8) Дата опубликования описания 27.Ч111,1965.

Авторы изобретс пии

Заявитель

М. В. Хоруженко и Е. А. Карасев

Государственный проектно-технологический и экспериментальный институт

УСТРОЙСТВО ДЛЯ НАКАТЫВАНИЯ ЗУБЧАТЬ|Х КОЛЕС

ПО ПРУТКОВОЙ СХЕМЕ

Предмет изобретения

Подписная группа М 25

Известны накатные инструменты для получения зубьев цилиндрических колес, накатные зубья которых выполнены в виде секторов, расположенных на его периферии и увеличивающихся при перехо.е от одного сектора к другому. Известно также устройство для изготсвления зубчатых колес, в котором в качестве рабочих органов применены один гладкии валок и один зубчатый валок и две пары боковых роликов.

Описываемое устройство отличается тем. что на торце круга (накатника) установлены регулируемые в радиальном направлении секторы, перемещающиеся в радиальном направлении. Это упрощает технологический процесс накатки и исключает операции обтачивания:I точной штамповки.

На чертеже изображено устройство для накатывания цилиндрических зубчатых колес с одновременным калиброванием заготовки.

Устройство содержит накатник с зубьями 1, со стороны заборной части которого укреплены регулируемые секторы 2. Регулирование секторов в радиальном направлении осущесгвляется при помощи конического кольца 3, опирающегося на выточку в корпусе накатника и прижпмаемого к его торцу винтами 4.

Конусная часть кольца при осевом перемещении раздвигает секторы в радиальном напра«ленин и «оспрпнпмает радиальные усилия « процессе накатки.

Заготовка 5 перед накатыванием нагрс«астся индуктором 6.

Устройство для накатывания зубчатых ко15 лес по прутковои схеме, состоящее из накатtøêà с зубьями. конического колеса и корпуса накатника, отличающееся тем, что, с целью упрощения технологического процесса накатки зубьев цилиндрических колес и исключения операций обтачивания и точной штамповки, в нем на торце круга (накатника) установлены регулируемые секторы, которые перемещаются

« радиальном направлении.
