Станок для обработки очковых линз

Станок для обработки очковых линз

Иллюстрации

Показать все

Реферат



Использование: в оптической промышленности при шлифовании и полировании астигматических линз. Сущность изобретения: коленвал привода инструмента размещен на качающейся опоре 3. Ось качания опоры 3 с одной стороны является приводом вращения коленвала, а с другой - приводом дополнительного движения инструмента, связанным через редуктор, цепную передачу 17, эксцентриковую втулку для регулирования амплитуды качания и тягу 20 с опорой 3. 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (51).з В 24 В 13/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4703702/08 (22) 10.05,89 (46) 30.03.92. Бюл, N. 12 (71) Научно-производственное объединение

"Медоборудование" (72) К.С. Тарнопольский и В.А. Таран (53) 621.923.5(088.8) (56) Авторское свидетельство СССР

M. 173631, кл. В 24 В 13/00. 1972.

Станок для шлифования и полирования астигматических линз мод. TR — 430, фирмы

Оагпа, ФРГ, 1979.

„„SU „„1722789А1 (54) СТАНОК ДЛЯ ОБРАБОТКИ ОЧКОВЫХ

ЛИНЗ (57) Использование: в оптической промышленности при шлифовании и полировании астигматических линз. Сущность изобретения: коленвал привода инструмента размещен на качающейся опоре 3. Ось качания опоры 3 с одной стороны является приводом вращения коленвалэ, а с другой — приводом дополнительного движения инструмента, связанным через редуктор. цепную передачу 17, зксцентриковую втулку для регулирования амплитуды качания и втягу 20 с опорой 3. 2 ил.

1722789

Изобретение относится к технологическому o6арудованию для обработки очковых линз, в частности к станкам для тонкой шлифовки и полировки астигматических линз, закрепленных на вращающихся бло- 5 ках.

Известен станок для шлифования и полирования сферических и астигматических поверхностей, в котором инструмент. выполнен в виде маятника с жестко закрепленным 10 на нем шлифовальником, подача которого на линзы осуществляется пружиной.

Все это позволяет достичь постоянной кривизны инструмента, однако не исключает скола линз в момент начала обработки. 15

Известны станки для шлифования и. полирования астигматических линз очковых оправ, в которых линзы закреплены на вращающихся блоках, а инструмент установлен в рамке, совершающей качательное движе- 20 ние в плоскости, перпендикулярной плоскости вращения блоков, прижим инструмента к линзам осуществляется пневмоцилиндром.

Эти станки снабжены дополнительным 25 качанием инструмента. Приводной вал основного движения с большой частотой и регулируемой амплитудой расположен в эксцентриковой втулке, на которую накладывается дополнительное движение с по- 30 стоянно малой амплитудой качания и малой частотой в общем корпусе.

Однако в связи с большим количеством типоразмеров обрабатываемых линз такая конструкция не позволяет расширить техно- 35 логические режимы обработки, а только ограничивает их.

Предложенный привод позволяет получить технологические режимы обработ <и в широком диапазоне суммарных движений 40 от большой амплитуды основного быстрого качания и медленного дополнительного качания с малой амплитудой до малой амплитуды (быстрого) движения и большой амплитуды дополнительного (медленного) 45 качания. При необходимости любое из движений может выключаться (ставиться на О), Цель изобретения — расширение техно- логических режимов обработки за счет расширения диапазона амплитуд. 50

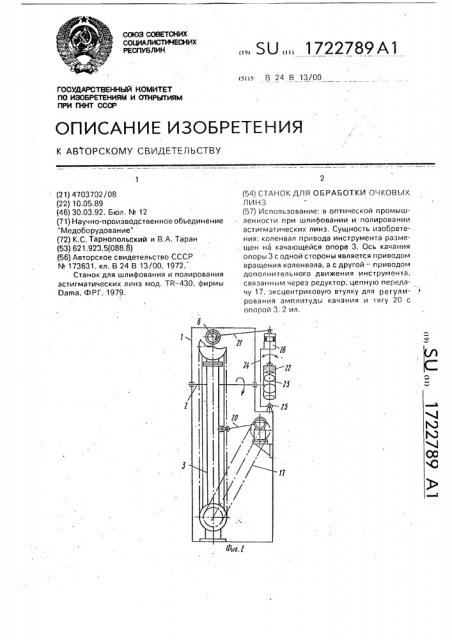

Поставленная цель достигается тем, что опора установлена с возможностью качания . относительно смонтированной на основании оси, параллельной плоскости вращения блока, и снабжена автономным приводом с 55 механизмом регулирования амплитуды. .На фиг. 1 представлен станок, вид спереди; на фиг. 2 — та же, вид сбоку.

Станок состоит из станины 1 шпинделя 2, опоры 3, установленной на подшипниках 4. В верхней части опары 3 расположены подшипниковые корпуса 5, в которых вращается коленвал 6, На коленвале 6 установлена эксцентриковая втулка 7, которая . имеет эксцентриситет, равный эксцентриситету колен вала 6. Привод вращения каленвала 6 осуществляется через шкивы 8, 9 и 10 ат электродвигателя (не показан), Вал 11. вращающийся в подшипниках

12, расположенных в опоре 13, передает крутящий момент на понижающий редуктор

14. С редуктора 14 при помощи звездочек t5 и 16 цепной передачи 17 вращение передается на коленвал 18.

На коленвале 18 расположена эксцентриковая втулка 19, которая имеет эксцентриситет, равный эксцентриситету коленвала 18 и связана при помощи тяги 29 с опорой 3.

Эксцентриковая втулка 7 связана при помощи тяги 21 с инструментом 22, который поджат к обрабатываемому блоку 23 при помощи давления сжатого воздуха.

Поворотная рамка 24 качается относительно оси 25. Прижим инструмента 22 к блоку 23 осуществляется пневмоцилиндром 26, Станок работает следующим образом.

Подается давление сжатого воздуха, которое поджимает инструмент 22 к блоку 23.

При помощи поворота втулки 7устанавливается необходимая величина осцилляции для быстрых качаний инструмента в зависимости от диоптрий, диаметра линз и вида обработки; Затем аналогично устанавливается необходимая величина осцилляции при помощи втулки 19 для качания опоры 3, Включаются электродвигатели привода качания инструмента и привода вращения блока, и происходит обработка линз.

Формула изобретения

Станок для обработки ачковых линз, содержащий станину, шпиндель вращения. блока деталей, механизм прижима инструмента, установленный на поворотной рамке, св-,.çàííoé тягой с коленвалом, смонтированным вопоре, отл и ч а ю щи йс я тем, что, с целью расширения технологических воэможностей за счет увеличения диапазона размеров обрабатываемых деталей, опора установлена с возможностью качания относительно смонтированной на основании аси, параллельной плоскости вращения блока, и снабжена автономным приводом с механизмом регулирования амплитуды качания, 1722789 ф„,1

Составитель Р. Виноградова

Техред М.Моргентал Корректор Э.Лончакова

Редактор Л,Веселовская

Производственно-.издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 1026 Тираж .Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
