Устройство для магнитно-абразивной обработки

Устройство для магнитно-абразивной обработки

Иллюстрации

Показать все

Реферат



Использование: изобретение относится к области абразивной обработки деталей и может быть использовано в различных отраслях машиностроения, в частности для полирования поверхностей тел вращения. Сущность изобретения: полюсные наконеч2 ники 3 основной магнитной системы установлены на винтовых осях 4, закрепленных на магнитопроводе-сердечнике 1. Дополнительные катушки 6 переменного тока размещены в полости полюсных наконечников, причем их оси перпендикулярны плоскости, проходящей через винтовые оси, а обмотки расположены симметрично относительно винтовых осей. В процессе обработки за счет взаимодействия основного магнитного потока с переменным током катушек 6 полюсным наконечникам 3 сообщается качательное движение Относительно винтовой оси 4 и колебательное движение вдоль нее, при этом просходит попеременное сужение рабочего зазора в верхней и нижней частях, что приводит к интенсификации процесса. 2 ил. 1 табл. (Л С

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУбЛИК (я)5 В 24 В 31/112

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4723204/08 (22) 24.07.89 (46) 30.03.92. Бюл, t4 12 (71) Гомельский политехнический институт (72) Г.С. Шулев, M.Ï. Кульгейко и А.Н. Ермолович (53) 621.923.9(088,8) (56) Коновалов Е.Г., Сакулевич Ф.Ю. Основы электроферромагнитной обработки:. Минск:

Наука и техника, 1974, с. 179-1,80. (54) УСТРОЙСТВО ДЛЯ МАГНИТНО-АБРАЗИВНОЙ ОБРАБОТКИ (57) Использование: изобретение относится к области абразивной обработки деталей и может быть использовано в различных отраслях машиностроения, в частности для полирования поверхностей тел вращения.

Сущность изобретения: полюснь1е наконеч„„SU ÄÄ 1722790А1 ники 3 основной магнитной системы установлены на винтовых осях 4, закрепленных на магнитопроводе-сердечнике 1. Дополнительные катушки.6 переменного тока размещены в полости полюсных наконечников, причем их оси перпендикулярны плоскости, проходящей через винтовые оси, а обмотки расположены симметрично относительно винтовых осей. В процессе обработки за счет взаимодействия. основного магнитного потока с переменным током катушек 6 полюсным наконечникам 3 сообщается качательное движение относительно винтовой оси 4 и колебательное движение вдоль нее, при этом просходит попеременное сужение рабочего зазора в верхней и нижней частях, что приводит к интенсификации процесса. 2 ил. 1 табл.

1722790

Изобретение относится к абразивной обработке деталей и может быть йспользовано в различных отраслях машиностроения, в частности для полирования поверхностей тел.вращения.

Цель изобретения — повышение производительности обработки за счет задания полюсным наконечникам сложного движения осцилляции, обеспечивающего периодическое увеличение нормального давления порошка в зоне обработки.

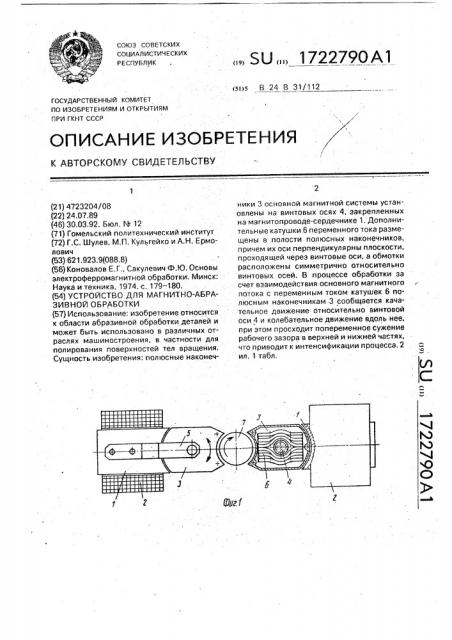

На фиг. 1 показано устройство, вид спереди; на фиг. 2 — то же, вид сверху.

Устройство содержит сердечники 1 (магнитопровоф в которых основной магнитный поток создается катушками 2 постоянного тока. Полюсные наконечники 3 установлены на винтовых осях 4 с возможностью качательного движения вокруг последних. Оси 4 опираются своими концами на пластины 5, закрепленные на сердечниках 1.B полюсных наконечниках 3 расположены дополнительные катушки .6 переменного тока так, что их оси перпендикулярны плоскости, проходящей через оси качания наконечников. При этом катушки 6 размещены симметрично относительно винтовых осей 4. Витки дополнительных катушек расположены в пазах полюсных наконечников, а в месте пересечения с винтовой осью огибают последнюю с двух сторон, На выходе из пазов наконечников витки дополнительных катушек закрыты крышками с двух сторон. Пазы в полюсных наконечниках под витки катушек могут иметь различную форму. Однако предпочтительно их выполнение прямолинейными параллельно винтовой оси, KBK показано на фиг. 1 и 2.

Обрабатываемая деталь 7 устанавливается между полюсными наконечниками.

Устройство работает следующим образом.

При включении катушек 2 постоянного тока в сердечниках 1 создается основной магнитный поток, который формирует в рабочем зазоре щетку из ферроэбразивного порошка. Щетка порошка прижимается к поверхности деталй 7 и при сообщении вращения последней производит обработку ее поверхности. При включении катушек 6 переменного тока происходит взаимодействие основного магнитного потока с переменный током, в результате чего создается переменная магнитодвижущая сила, вызывающая колебание катушек 6, а вместе с ними и полюсных наконечников 3. Так как возникающие i одной и второй половине обмотки силы в каждый момент времени имеют противоположные направления, то полюсный наконечник 3 совершает качательное движение относительно винтовой

5 оси 4. При этом он получает колебательное движение вдоль оси, т,е. вдоль обрабатываемой поверхности. В результате ферроабразивный порошок совершает сложное осциллирующее движение: осевую осцилля10 цию с амплитудой 0,8 — 1,2 мм и угловую — с углом поворота 1,0 — 1,5О. При этом изменяется зазор между торцом полюсного наконечника и обрабатываемой поверхностью, происходит попеременное сужение зазора

15 в верхней и нижней частях, что существенно увеличивает давление частиц порошка на обрабатываемую поверхность и интенсифи-. цирует процесс резания, Пример . С помощью описываемого

20 устройства проводилась обработка валиков из стали 40Х с исходной шероховатостью Ra

= 0,56-0,81 мкм.

Условия обработки: время обработки 45 с; порошок — кремнистый сплав; фракция—

25 100 — 250 мкм; магнитная индукция — 0,8 Тл; скорость вращения детали 3 м/с; скорость осцилляции 0,04 — 0,1 и/с; амплитуда осцилляции 0,8-2,0 мм.

В таблице приведены результаты срав30 нения разных вариантов реализации процесса магнитно-,абразивной обработки.

Из таблицы видно, что задание сложного движения осцилляции позволяет повысить производительность без ухудшения

35 чистоты и равномерности обработки.

Формула изобретения

Устройства для магнитно-абразивной обработки деталей типа тел вращения, включающее основную магнитную систему

40 с установленными с возможностью перемещения относительно магнипровода полюсными наконечниками, в теле которых расположены обмотки катушек дополнительной магнитной системы, предназначен45 ной для задания осцилляции полюсным наконечникам, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности обработки, полюсные наконечники установлены с возможностью качания на введенных

50 вустройство винтовых осях, проходящихчерез полюсные наконечники и закрепленных на магнитопроводе, при этом оси катушек дополнительной магнитной системы размещены перпендикулярно к плоскости, прохо55 дящей через винтовые.оси, а обмотки этих катушек расположены в каждом полюсном наконечнике симметрично относительно винтовой оси.

-1722790

Составитель И.Малхазова

Техред М, Моргентал Корректор Э.Лончакова

Редактор Л. Веселовская

° . Заказ 1026 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб.. 4/5

Производственно"издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101

Р р наименьшем диаметре образца при его обработке, RzDt, RzDMa c — соответственно высота неровностей профиля по 10точкам на наименьшем и наибольшем диаметрах образца после обработки.
