Реферат



Изобретение относится к машиностроению и может быть использовано для у проч . няющей обработки выглаживанием поверхностей деталей различной конфигурации . Изобретение позволяет повысить изИзобретение относится к машиностроению и может быть использовано для упрочняющей обработки выглаживанием плоских поверхностей деталей и инструментов. Цель изобретения - расширение технологических возможностей, повышение каче- СТРЯ обработки и стойкости инструмента. . На чертеже изображен выглаживающий инструмент. Выглаживатель имеет рабочий, элемент, состоящий из сферической торцовой поверхности 1, переходящей в конусную поверхность 2, а затем в торовую поверхность 3. Ось 4 выглаживателя, вращающегося по направлению стрелки 5, располагают относительно обрабатываемой плоскости 6 с наклоном от вертикального положения на угол 7, равный 10°. При этом плоскость, проходящая через ось 4 и образующую конусной поверхности в зоне кон тактирования с обрабатываемой носостойкость инструмента и качество обрабатываемой поверхности за счет выглаживания инструментом ступенчатой формы, состоящим из сферической торцовой поверхности , переходящей в конусную поверхность , а затем в торовую поверхность. Выглаживающий инструмент располагают относительно обрабатываемой плоскости с наклоном оси от вертикального положения, при выглаживании инструмент располагают относительно обрабатываемой поверхности так, что плоскость, проходящая через ось инструмента и образующую конусной поверхности инструмента в зоне контактирования с обрабатываемой поверхностью, перпендикулярна обрабатываемой поверхности и направлению перемещения инструмента . 1 ил. поверхностью, перпендикулярна (угол 8 90 ) направлению 9 продольной подачи. Пример. Плоские рабочие поверхности твердосплавных вставок ВК20-КС секторных гаечных сборных матриц, предназначенных для высадки гаек М10 из : стали 10 кп на автомате А1820, упрочняли выглаживанием по жесткой схеме на вертикально-фрезерном станке мод. 676П с закреплением детали в специальном приспособлении выглаживателем из искусственного алмаза АСПК, имеющим ступенчатую форму и состоящим из сферической торцовой поверхности 1 с Ясф 2 мм, переходящей в конусную поверхность 2 с длиной образующей, равной 0,8 мм, а затем в торовую поверхность 3 с радиусом RT 2 мм. Выглаживающий инструмент с осью 4, которая наклонена от вертикального положения на угол 7, равный 10°, располагают относительно обрабатываемой плоскости 6 так, что -г Ё Х| ю hO чэ

СОК)3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОсудАРст f3E нны Й кОмитет

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

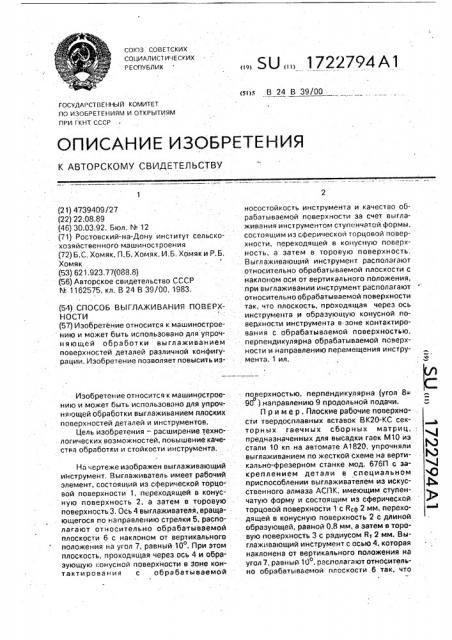

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4739409/27 (22) 22.08,89 (46) 30.03,92. Бюл. ¹ 12 (71) Ростовский-на-Дону институт сельскохозяйственного машиностроения (72) Б.С. Хомяк, П.Б. Хомяк, И.Б. Хомяк и P,Á, Хомяк (53) 621.923,77(088.8) (56) Авторское свидетельство СССР

N 1162575, кл. B 24 В 39/00, 1983, (54) СПОСОБ ВЫГЛАЖИВАНИЯ ПОВЕРХНОСТИ (57) Изобретение относится к.машиностроению и может быть использовано для упрочняющей обработки выглаживанием поверхностей деталей различной конфигурации. Изобретение позволяет повысить изИзобретение относится к машиностроению и может быть использовано для упрочня>ощей обработки выглаживанием плоских поверхностей деталей и инструментов.

Цель изобретения — расширение технологических возможностей, повышение качества обработки и стойкости инструмента, На чертеже изображен выглаживающий иНструмент, Выглаживатель имеет рабочий элемент. состоящий из сферической торцовой поверхности 1, переходящей в конусную поверхность 2, а затем в торовую поверхность 3. Ось 4 выглаживателя, вращающегося по направлению стрелки 5, располагают относительно обрабатываемой плоскости 6 с наклоном от вертикального положения на угол 7, равный 100. При этом плоскость, проходящая через ось 4 и образующую конусной поверхности в Зоне контактирования с обрабатываемой

„„SU „„1722794А1 носостойкость инструмента и качество обрабатываемой поверхности за счет выглаживания инструментом ступенчатой формы, состоящим из сферической торцовой поверхности, переходящей s конусную поверхность, а затем в торовую поверхность.

Выглаживающий инструмент располагают относительно обрабатываемой плоскости с наклоном оси от вертикального положения, при выглаживании инструмент располагают относительно обрабатываемой поверхности так, что плоскость, проходящая через ось инструмента и образующую конусной поверхности инструмента в зоне контактирования с обрабатываемой поверхностью, перпендикулярна обрабатываемой поверхности и направлению перемещения инструмента. 1 ил. поверхностью, перпендикулярна (угол 8=

90 .) направлению 9 продольной подачи.

Пример . Плоские рабочие поверхности твердосплавных вставок ВК20-КС секторных гаечных сборных матриц, . предназначенных для высадки гаек М10 иэ . стали 10 кп на автомате А1820, упрочняли выглаживанием по жесткой схеме на верти- ? кально-фрезерном станке мод, 676П с закреплением детали в специальном К„) приспособлении выглаживателем из искус- ф, ственного алмаза АСПК, имеющим ступенчатую форму и состоящим из сферической торцовой поверхности 1 с R y 2 мм, переходящей в конусную поверхность 2 с длиной образующей, равной 0,8 мм, а затем в торовую поверхность 3 с радиусом R 2 мм. Выглаживающий инструмент с осью 4, которая наклонена от вертикального положения на угол 7, равный 10, располагают относительно обрабатываемой плоскости 6 так, что

1722794

Составитель Б.Хомяк

Техред М.Моргентал

Корректор T,Ìàëåö

Редактор Л.Веселовская

Заказ 1026 Тираж Подписное, ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комЬ т "Патент", t, Ужгород, ул.Гагарина, 101 плоскость, проходящая через ось вращающегося по стрелке 5 инструмента и образующую конусной поверхности инструмента в зоне контактирования с обрабатываемой поверхностью, перпендикулярна (угол 890 ) направлению 9 продольной подачи инструмента.

Режимы выглаживания: и = 1350 об/мин, S = 104 мм/мин, t = 0,01 мм, h = 0,1 мм (шаг выглаживания по направлению стрелки 10).

Предложенный способ расширяет технологические возможности, так как позволяет обрабатывать поверхности различной конфигурации. Кроме того, повышаются стойкость инструмента и качество обработки

Формула изобретения

Способ выглаживания поверхности инструментом с рабочей поверхностью, имеющей сферическую форму, переходящую в конусную, при этом инструмент располагают относительно обрабатываемой поверхности с наклоном в плоскости, проходящей

5 через его ось и образующую конусной поверхности и расположенной перпендикулярно обрабатываемой поверхности, и обеспечивают продольную подачу, от л и ч аю шийся тем, что, с целью расширения

10 технологических возможностей, повышения качества обработки и стойкости инструмента. на рабочей поверхности инструмента дополнительно выполняют торовую поверхность, являющуюся продолже15 нием конусной поверхности, вращают инструмент вокруг оси, а плоскость, проходящую через ось инструмента и образующую конусной поверхности, располагают перпендикулярно нап равлению и родол ь20 ной подачи инструмента.
