Способ выглаживания плоских поверхностей деталей

Способ выглаживания плоских поверхностей деталей

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению , в частности к методам выглаживания плоских поверхностей.-Целью изобретения является расширение технологических возможностей за счет выглаживания поверхностей полуцилиндрических отрезных ножей холодно-высадочных автоматов и повышения качества их режущих кромок за счет исключения образования заусенцев. Цель достигается тем, что возвратно-поступательные движения инструмента осуществляют к режущей кромке отрезного ножа параллельно его оси, при этом дополнительно производят выглаживание полуцилиндрической поверхности ножа с возвратно-поступательным движением инструмента от режущей кромки параллельно оси полуцилиндрической поверхности отрезного ножа, а относительное шаговое перемещение осуществляют, путем поворота инструмента вокруг оси симметрии полуцилиндрической поверхности на угол, хорда сектора которого в зоне выглаживания обрабатываемой поверхности равна шагу перемещения . 2 ил. (Л

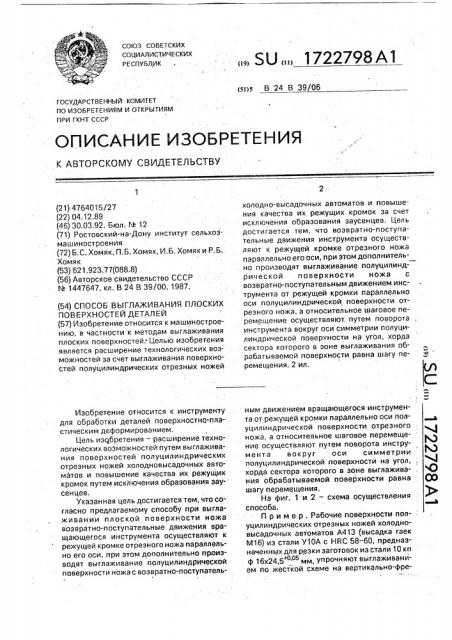

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (sl)s В 24 В 39/Об ремещения. 2 ил. х г и

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР. К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4764015/27 (22) 04.12.89 (46) 30.03,92. Бюл, ¹ 12 (71) Ростовский-на-Дону институт сельхозмашиностроения (72) Б.С. Хомяк, П.Б. Хомяк, И.Б. Хомяк и P.Á.

Хомяк (53) 621.923.77(088,8) (56) Авторское свидетельство СССР № 1447647, кл. В 24 В 39/00, 1987. (54) СПОСОБ ВЫГЛАЖИВАНИЯ ПЛОСКИХ

ПОВЕРХНОСТЕЙ ДЕТАЛЕЙ (57) Изобретение относится к машиностроению, в частности к методам выглаживания плоских поверхностей; Целью изобретения является расширение технологических возможностей за счет выглаживания поверхностей полуцилиндрических отрезных ножей

Изобретение относится к инструменту для обработки деталей поверхностно-пластическим деформированием.

Цель из«1бретения — расширение технологических воэможностей путем выглаживания поверхностей полуцилиндрических отрезных ножей холодновысадочных автоматов и повышение качества их режущих кромок путем исключения образования заусенцев.

Указанная цель достигается тем, что согласно предлагаемому способу при выглаживании плоской поверхности ножа возвратно-поступательные движения вращающегося инструмента осуществляют к режущей кромке отрезного ножа параллельно его оси, при этом дополнительно производят выглаживание полуцилиндрической поверхности ножа с возвратно-поступатель„, SU,„1722798Al холодно-высадочных автоматов и повышения качества их режущих кромок за счет исключения образования заусенцев. Цель достигается тем, что возвратно-поступательные движения инструмента осуществляют к режущей кромке отрезного ножа параллельно его оси, при этом дополнительно производят выглаживание полуцилиндрической . поверхности ножа с возвратно-поступательным движением инструмента от режущей кромки параллельно оси полуцилиндрической поверхности отрезного ножа, а относительное шаговое перемещение осуществляют. путем поворота инструмента вокруг оси симметрии полуцилиндрической поверхности на угол, хорда сектора которого в зоне выглаживания обрабатываемой поверхности равна шагу пеным движением вращающегося инструмента от режущей кромки параллельно оси полуцилиндрической поверхности отрезного ножа, а относительное шаговое перемеще- ние осуществляют путем поворота инструмента вокруг оси симметрии полуцилиндрической поверхности на угол, хорда сектора которого в зоне выглажива-, О ния обрабатываемой поверхности равна, (ф шагу перемещения.

На фиг. «и 2 — схема осуществления 3 способа.

Пример . Рабочие поверхности пол- уцилиндрических отрезных ножей холодновысадочных автоматов А413 (высадка гаек

М16) из стали У10А с HRC 58-60, предназначенных для резки заготовок иэ стали 10 кп ф 16х24,5+о о5 мм упрочняют выглаживаниЕм по жесткой схеме на вертикально-фре1722798

5,/

Составитель Б.Хомяк

Техред M.Ìoðãåíòàë

Редактор Л:Веселовская

Корректор Т.Малец

Заказ 1026 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 зерном станке мод676П с закреплением ножей в специальных приспособленйях выглаживателем 1 из искусственного алмаза

АСПК с RC4 =. 2,5 мм, вращающимся вокруг оси 2 по направлению стрелки 3, а возврат- 5 но-поступательное движение выглаживателя осуществляют по стрелке 4 к режущей кромке отрезного ножа 6 параллельно продольной его оси 7 (фиг. 1).

Режимы выглэживанияр = 1000; 10

$ = 100 мм/мин; t = 0,01 мм; h = 0,1 мм (шаг выглаживэния по направлению стрелки 8).

При выглаживании полуцилиндрической рабочей поверхности 9 возвратно-поступательное движение по стрелке 10 15 вращающегося выглаживающего инструмента 11 осуществляют от режущей кромки

12 отрезного ножа 13 параллельно оси полуцилиндрической поверхности 14, а шаговое перемещение — путем поворота 20 отрезного ножа вокруг оси симметрии полуцилиндрической поверхности на угол,. хорда сектора которого в зоне выглаживания обрабатываемой поверхности равна шагу перемещения, т.е. шаг 0,1 мм соответствует 25 углу поворота 21,6 (фиг. 2).

Режимы выглаживания: и = 1000 об/мин; $ = 100 мм/мин; t = 0,01 мм; h = 0,1 мм (шаг выглаживания по направлению

30 стрел ;-и 15 при соответствующем повороте отрезного ножа).

Формула изобретения

Способ выглаживания плоских поверхностей деталей, при котором вращающемуся инструменту сообщают возвратно-поступательные движения, а также относительное шаговое перемещение инструмента и детали, отличающийся тем, что, с целью расширения технологических возможностей путем выглаживания поверхностей полуцилиндрических отрезных ножей холодновысадочных автоматов и повышения качества их режущих кромок путем.исключения образования заусенцев, возвратно-поступательные движения инструмента осуществляют к режущей кромке отрезного ножа параллельно его оси, при этом дополнительно производят выглэживания полуцилиндрической поверхности ножа с возвратно-поступательным движением инструмента от режущей кромки параллельно оси полуцилиндрической поверхности отрезного ножа, а относительное шаговое перемещение осуществляют путем поворота инструмента вокруг оси симметрии полуцилиндрической поверхности на угол, хорда сектора которого в зоне вы глажи вания обрабатываемой поверхности равна шагу перемещения.
