Реферат



Изобретение относится к лесной и деревообрабатывающей отраслям промышленности , в частности к оборудованию для сборки дорожных щитов. Цель изобретения - повышение производительности, Сверлильно-запрессовочное устройство включает сверлильно-запрессовочный станок 1, под сверлильной головкой 2 которого закреплен консольный копир 3, откидную балку 4 для формирования пакета бревен. Балка 4 выполнена с направляющими 5. по которым перемещается путевой выключатель 6, связанный тягой 7 с прижимом 9. При сборке дорожных щитов прижим 9 перемещает бревна 10 к упору 11. Во время движения прижима 9 выключатель 6 перемещается за счет тяги 7 по направляющим 5, задавая тем самым необходимую глубину сверления головке 2. По достижении копиром 3 выключателя 6 подача сверлильной головки прекращается. 2 ил. СО С

(ф

ЙЛ д

СОГОЗ СОВЕТСКИХ

СОЦИАЛИСТ Ич Е СКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4775922/15 (22) 02.01,90 (46) 30.03,92. Бюл. N 12 (71) Кировский научно-исследовательский и проектный институт лесной промышленности (72) Э.А,Кузнецов, А.Н.Копосов и В.Е.Кузницын (53) 621.952.674-419.33(088.8) (56) Авторское свидетельство СССР

N.. 1350009, кл. В 27 С 3/04, 1986.

Авторское свидетельство СССР

¹ 1576319, кл. В 27 С 3/04, 1988. (54) СВЕРЛИЛЬНΠ— ЗАПРЕССОВОЧНОЕ

УСТРОЙСТВО ДЛЯ СБОРКИ ДОРОЖНЫХ

ЩИТОВ (57) Изобретение относится к лесной и деревообрабатывающей отраслям промышлен„„5U„„1722823 А1 (51)5 В 27 С 3/04 ., 1 <

Ф ности, в частности к оборудованию для сборки дорожных щитов. Цель изобретения — повышение производительности. Сверлильно-запрессовочное устройство включает сверлильно-запрессовочный станок 1, под сверлильной головкой 2 которого закреплен консольный копир 3, откидную балку 4 для формирования пакета бревен.

Балка 4 выполнена с направляющими 5. по которым перемещается путевой выключатель 6, связанный тягой 7 с прижимом 9. При сборке дорожных щитов прижим 9 перемещает бревна 10 к упору 11. Во время движения прижима 9 выключатель 6 перемещается за счет тяги 7 по направляющим 5, задавая тем самым необходимую глубину сверления головке 2. По достижении копиром 3 выключателя 6 подача сверлильной головки прекращается. 2 ил.

1722823

Изобретение относится к лесной и деревообрабатывающей отраслям промышленности, Цель изобретения — повышение производительности.

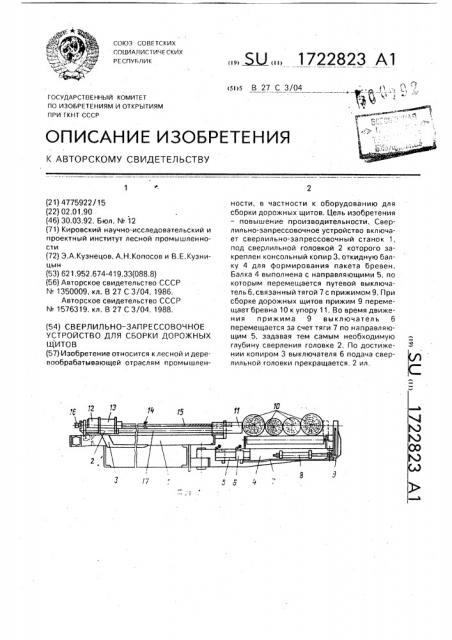

На фиг, 1 изображено предлагаемое устройство, общий вид; на фиг, 2 — то же, вид в плане.

Предлагаемое устройство содержит сверлильно-запрессовочный станок 1, под сверлильной головкой 2 которого жестко закреплен плоский консольный копир 3, откидную балку 4 для формирования пакета бревен. Балка 4 выполнена с направляющими 5, по которым перемещается путевой выключатель 6, связанный тягой 7 с шарнирно-поворотным от гидроцилиндра 8 прижимом 9 для сжатия пакета бревен 10. Нэ раме устройства смонтирован неподвижный упор 11.

Сверлильная головка состоит из привода, который выполнен в виде гидромотора

12 и шпинделя 13 с зенкером 14 и сверлом

15. Перемещение сверлильной головки осуществляется от гидроцилиндра, шток 16 которого связан с корпусом сверлильной головки, по направляющим 17.

Устройство работает следующим образом, На откидную опорную балку 4 укладывается набор бревен 10 различной толщины, прижим 9 находится в открытом положении. После того, как пакет бревен набран, включается гидроцилиндр 8 и прижим 9 прижимает пакет бревен 10 к упору

11, Путевой выключатель (дроссель) 6, связанный тягой 7 с подвижным поворотным прижимом 9, перемещается по направляющей 5 и занимает необходимое положение в зависимости от ширины пакета. Затем включенный гидромотор 12 через шпиндель

13 вращает зенкер 14 и сверло 15, одновременно шток 16 гидроцилиндрэ подачи, находящийся в зацеплении с корпусом сверлильной головки 2, выдвигаясь, перемещает ее по направляющим 17.

5 Сверло 15 выполняет процесс сверления пакета бревен 10, а затем зенкер 14 образует углубление под головку болта. В тот момент, когда отверстие в пакете бревен просверлено и углубление выфрезеровано

10 на необходимую глубину в зависимости от ширины щита, копир 3 нажимает на рычаг путевого выключателя 6 и поток масла к гидроцилиндру подачи перекрывается, подача сверлильной головки прекращается.

15 Таким образом, устройство автоматического останова сверлильной головки сверлильно-запрессовочного станка при сверлении отверстий комбинированным инструментом в щите автоматически устанав20 ливает необходимую глубину фрезерования под головку болта в зависимости от изменяющейся ширины щита при постоянной длине болта, соединяющего бревна. В результате повышается производитель25 ность обработки и сборки.

Формула изобретения

Сверлильно-запрессовочное устройст30 во для сборки дорожных щитов, включающее раму, сверлильную головку, запрессовочный механизм, неподвижно закрепленный на раме упор, откидную балку с

35 шарнирно установленным нэ ней поворотным прижимом и привода, о т л и ч а ю щ ее с я тем, что, с целью повышения производительности, сверлильная головка снабжена консольным копиром, а откидная балка

40 направляющими, причем на направляющих установлен с возможностью перемещения путевой выключатель, который связан с прижимом посредством тяги.
