Печатающая головка

Печатающая головка

Иллюстрации

Показать все

Реферат



Изобретение относится к печатающим устройствам, может быть применено для безударной печати и позволяет упростить конструкцию и повысить качество печати. Устройство имеет резервуар с красящей жидкостью и капилляр, соединенный с резервуаром гибкой трубкой. На капилляр посредством упругого основания передают колебания.2 ил.

COlO3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (з1)ю В 41 S 2/485

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

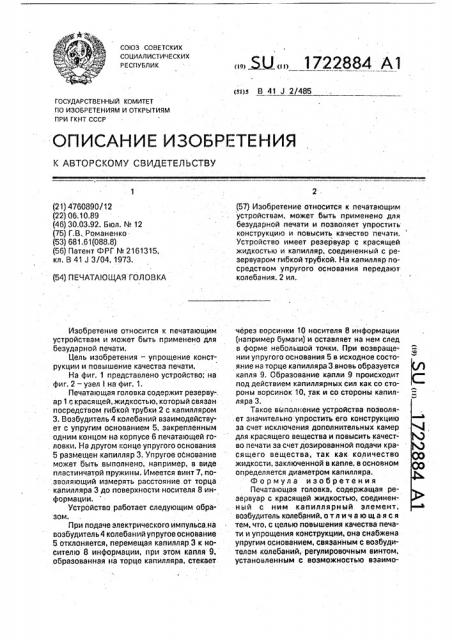

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4760890/12 (22) 06.10.89 (46) 30,03.92. Бюл. ¹ 12 (75) Г.В., Романенко (53) 681.61(088.8) (56) Патент ФРГ ¹ 2161315, кл. В 41 J 3/04, 1973. (54) ПЕЧАТИОЩАЯ ГОЛОВКА

Изобретение относится к печатающим устройствам и может быть применено для безударной печати, Цель изобретения — упрощение конструкции и повышение качества печати.

На фиг. 1 представлено устройство; на фиг. 2 — узел 1 на фиг. 1.

Печатающая головка содержит резерву-. ар 1 с красящей, жидкостью, который связан посредством гибкой трубки 2 с капилляром

3. Возбудитель 4 колебаний взаимодействует с упругим основанием 5, закрепленным одним концом на корпусе 6 печатающей головки. На другом конце упругого основания

5 размещен капилляр 3. Упругое оСнование может быть выполнено, например, в виде пластинчатой пружины. Имеется винт 7, позволяющий измерять расстояние от торца капилляра 3 до поверхности носителя 8 информации.

Устройство работает следующим образом.

При подаче электрического импульса,на возбудитель 4 колебаний упругое основание

5 отклоняется, перемещая капилляр 3 к носителю 8 информации, при этом капля 9, образованная на торце капилляра. стекает

„, . Ж, „1722884 А1 (57) Изобретение относится к печатающим устройствам, может быть применено для безударной печати и позволяет упростить конструкцию и повысить качество печати.

Устройство имеет резервуар с красящей жидкостью и капилляр, соединенный с резервуаром гибкой трубкой, На капилляр посредством упругого основания передают колебания; 2 ил. через ворсинки 10 носителя 8 информации (например бумаги) и оставляет на нем след в форме небольшой точки. При возвращении упругого основания 5 в исходное состояние на торце капилляра 3.вновь образуется капля 9. Образование капли 9 происходит под действием капиллярных сил как со стороны ворсинок 10, так и со стороны капилляра 3.

Такое выполнение устройства позволяет значительно упростить его конструкцию за счет исключения дополнительных камер для красящего вещества и повысить качество печати за счет дозированной подачи красящего вещества, так как количество жидкости, заключенной в капле, в основном определяется диаметром капилляра.

Формула изобретения

Печатающая головка, содержащая резервуар с красящей жидкостью, соединенный с ним .капиллярный элемент, возбудитель колебаний, о тл:и ч а ю щ а я с я тем, что, с целью повышения качества печати и упрощения конструкции, она снабжена упругим основанием, связанным с возбудителем колебаний, регулировочным винтом, установленным с возможностью взаимо1722884

Составитель Г.Романенко

Редактор Л.Павлова . Техред M.Moðãåíòàë Корректор M.Äåì÷èê

Заказ 1030 Тираж Подписное

8НИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб,, 4/6

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 действия с капиллярным элементом, гибкой трубкой для соединения капиллярного элемента и резервуара с красящей жидкостью, причем капиллярный элемент выполнен в виде трубчатой детали из жесткого материала и размещен на упругом основании.
