Сущность изобретения: чертежный прибор содержит доску и линейку, которые связаны гибким элементом. Гибкий элемент установлен в роликах на концах линейки и на углах доски. Указательная стрелка и пружина растяжения закреплены на гибком элементе между роликами. Доска выполнена с линейной шкалой углов поворота линейки . 1 ил.

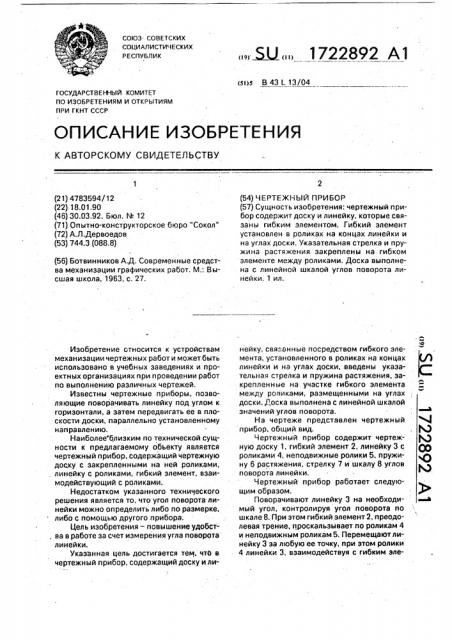

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)ю В 43 1 13/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4783594/12 (22) 18.01.90 (46) 30.03,92. Бюл. ЬЬ 12 (71) Опытно-конструкторское бюро "Сокол" (72) А.Л.Дервоедов (53) 744.3 (088.8) (56) Ботвинников А.Д. Современные средства механизации графических работ. М,: Высшая школа, 1963, с. 27.

Изобретение относится к устройствам механизации чертежных работ и может. быть использовано в учебных заведениях и проектных организациях при проведении работ по выполнению различных чертежей.

Известны чертежные приборы, позволяющие поворачивать линейку под углом к горизонтали, а затем передвигать ее в плоскости доски, параллельно установленному направлению.

Наиболее близким по технической сущности к предлагаемому объекту является чертежный прибор, содержащий чертежную доску с закрепленными на ней роликами, линейку с роликами, гибкий элемент, взаимодействующий с роликами.

Недостатком указанного технического решения является то, что угол поворота линейки можно определить либо по размерке, либо с помощью другого прибора.

Цель изобретения — повышение удобст, аа в работе за счет измерения угла поворота линейки.

Указанная цель достигается тем, что в чертежный прибор, содержащий доску и ли„„ Ж„„1722892 А1 (54) ЧЕРТЕЖНЫЙ ПРИБОР (57) Сущность изобретения; чертежный прибор содержит доску и линейку, которые связаны гибким элементом. Гибкий элемент установлен в роликах на концах линейки и на углах доски. Указательная стрелка и пружина растяжения закреплены на гибком элементе между роликами, Доска выполнена с линейной шкалой углов поворота линейки, 1 ил. нейку, связанные посредством гибкого элемента, установленного в роликах на концах линейки и на углах доски, введены указательная стрелка и пружина растяжения, закрепленные на участке гибкого элемента между роликами, размещенными на углах доски. Доска выполнена с линейной шкалой значений углов поворота.

На чертеже представлен чертежный прибор, общий вид.

Чертежный прибор содержит чертежную доску 1, гибкий элемент 2, линейку 3 с роликами 4, неподвижные ролики 5, пружину 6 растяжения, стрелку 7 и шкалу 8 углов поворота линейки.

Чертежный прибор работает следующим образом.

Поворачивают линейку 3 на необходимый угол, контролируя угол поворота по шкале 8. При этом гибкий элемент 2, преодолевая трение, проскальзывает по роликам 4 и неподвижным роликам 5. Перемещают линейку 3 за любую ее точку, при этом ролики

4 линейки 3, взаимодействуя с гибким эле1722892

Формула изобретения

Чертежный прибор, содержащий доску и линейку, связанные посредством гибкого

Составитель А. Дервоедов

Редактор M. Недолуженко Техред M.Ìîðãåíòàë Корректор Н, Ревская

Заказ 1031 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 ментом 2, обеспечивают ее параллельное перемещение, Использование предлагаемого изобретения позволяет повысить удобства в работе при проведении наклонных линйй за счет измерения угла поворота линейки. элемента, установленного в роликах на концах линейки и на углах доски, о т л и ч а юшийся тем, что. с целью повышения удобства в работе за счет измерения

5 угла поворота линейки, он снабжен дополнительно указательной стрелкой и пружиной растяжения, закрепленными на гибком элементе между размещенными на углах доски роликами, а доска выполнена с линей10 ной шкалой углов поворота линейки.
