Кантователь
Иллюстрации
Реферат
Сущность изобретения: на валу 1 жестко смонтированы шкивы 2, через которые проходят грузоподъемные канаты 3. На валу 1 установлены подвижно вдоль него шкивы 4, которые охватывают замкнутые гибкие элементы 8 для груза 9. На валу 1 с боковых сторон шкивов 4 установлены механизмы их стопорения в виде шайбы 5 и гайки 6. Вал 1 выполнен с буртиками 7, расположенными с другой стороны от шкивов 4, шайбы 5 и гайки 6. 2 ил.
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК уц В 65 G 47/00
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4843097/03 (22) 27.06.90 (46) 30.03.92. Бюл. М 12 (71) Могилевское научно-производственное объединение технологического машиностроения (72) Г. Е. Казаков (53) 621.869(088.8) (56) Патент США ЬЬ 4114765, кл. B 65 G 17/48, опублик. 1978.
Авторское свидетельство СССР
М 433084, кл. В 66 С 1/12, 1972,,,!Ж,„, 1722991 А1 (54) КАНТОВАТЕЛ Ь (57) Сущность изобретения; на валу 1 жестко смонтированы шкивы 2, через которые проходят грузоподъемные канаты 3. На валу 1 установлены подвижно вдоль него шкивы 4, которые охватывают замкнутые гибкие элементы 8 для груза 9. На валу 1 с боковых сторон шкивов 4 установлены механизмы их стопорения в виде шайбы 5 и гайки 6. Вал 1 выполнен с буртиками 7, расположенными с другой стороны от шкивов 4, шайбы 5 и гайки 6. 2 ил.
1722991
Изобретение относится к погрузочноразгрузочным работам и может быть использовано для кантования штучных изделий различной конфигурации и размеров.
Известно устройство для кантования крупногабаритных изделий на 180О, содержащее тяговые органы, снабженные тросами, с которыми соединено изделие.
Известен также захват-кантователь крупногабаритных изделий, на валу которого расположены шкивы для грузоподъемных канатдв.
Наиболее близким по технической сущности и достигаемым результатам к предлагаемому является кантователь, включающий вал со шкивами, охватывающие их замкнутые гибкие элементы для установки в них груза и связанные с валом грузоподъемные канаты.
Недостатком данных устройств является наличие приводов для поворота замкнутых гибких элементов.
Цель изобретения — повышение надежности в работе кантователя, Поставлен ная цел ь достигается тем, что кантователь, включающий вал со шкивами, охватывающие их гибкие замкнутые элементы для установки в них груза, грузоподьемные канаты и охватываемые ими поворотные шкивы, снабжен установленными на валу с боковых сторон шкивов для замкнутых гибких элементов механизмами стопорения указанных шкивов, а вал выполнен с буртиками, расположенными с другой стороны последних от механизмов стопорения, при этом шкивы для замкнутых элементов установлены на валу с возможностью перемещения вдоль последнего, а поворотные шкивы для грузоподъемных канатов жестко смонтированы на валу.

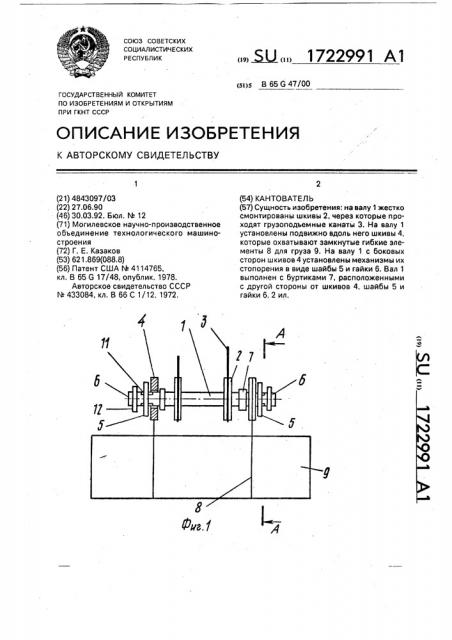

На фиг. 1 показан кантователь; на фиг.
2 — разрез А-А на фиг. 1.
Кантователь состоит из вала 1, на котором жестко закреплены шкивы 2, несущие грузоподъемные канаты 3. На некотором расстоянии от шкивов 2 установлены шкивы
4, которые могут перемещаться вдоль вала
1. Возле каждого шкива 4 с одной стороны расположено устройство для стопорения, а с другой стороны на валу 1 выполнен буртик
7. Устройство стопорения состоит из подвижной шайбы 5 и гайки 6, расположенных на валу 1, Шкивы 4 несут гибкие бесконечные элементы 8, на которых устанавливают груз 9. Каждая шайба 5 имеет выступ 10, который расположен в пазу 11 вала 1. Паз
11 выполнен на валу 1 продольно.
Кантователь работает следующим образом.
В исходном положении кантователь навешен шкивами 2 на грузоподъемные канаты 3 грузоподъемного устройства (не показано). Гайки 6 откручены и находятся в крайних положениях. Канаты 3 перекручиваются, прокручивая шкивы 2 и вал 1, кантователь опускается. Гибкие бесконечные элементы 8 заводятся под груз 9. Гайки 6 закручиваются стропольщиком, передвигают шайбы 5 навстречу одна другой, выступы
10 шайбы перемещаются вдоль продольных пазов 11 вала 1. Шайбы 5 воздействуют на шкивы 4, прижимают их к буртикам 7 и стопорят, Канаты 3 при подъеме-опускании перекручиваются грузоподъемным средством, прокручивая шкивы 2, вал 1 и застопоренные шкивы 4. Последние перекручивают бесконечные гибкие элементы 8, которые воздействуют на груз 9, поворачивая его.
Затем гайки 6 отворачиваются стропольщиком, шкивы 4 отстопориваются и при дальнейшем подъеме кантователя и вращении при этом вала 1, шкивы 4 не поворачиваются, Груз 9 неподвижен, После съема груза процесс может быть повторен.
Формула изобретения
Кантователь, включающий вал со шкивами, охватывающие их замкнутые гибкие элементы для установки в них груза, грузоподъемные канаты и охватываемые ими поворотные шкивы, о тл и ч а ю шийся тем. что, с целью повышения надежности в работе, он снабжен установленными на валу с боковых сторон шкивов для замкнутых гибких элементов механизмами стопорения указанных шкивов, а вал выполнен с буртиками, расположенными с другой стороны последних от механизмов стопорения, при этом шкивы для.замкнутых элементов установлены на валу с возможностью перемещения вдоль последнего, а поворотные шкивы для грузоподъемных канатов жестко смонтированы на валу, 1722991
11 б
30
40
50
