Способ очистки сточных вод от растворенных примесей

Способ очистки сточных вод от растворенных примесей

Иллюстрации

Показать все

Реферат



Использование: на тепловых и атомных электростанциях, предприятиях, где требуется обессоленная вода. Сущность изобретения: сточные воды двухступенчатой установки ионитных фильтров обрабатывают в трехкамерном диафрагменном электролизере с диафрагмами из паронита с содержанием асбеста 36-38% и электродами из титана с покрытием из диоксида рутения при 60 В и плотности тока 0,03-0.4 А/дм , причем в среднюю камеру подают сточные воды анионитовых фильтров первой ступени и в электродные камеры сточные воды ионитовых фильтров второй ступени.

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧ Е С К ИХ

РЕСПУБЛИК (5!)5 С 02 F 1/467

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

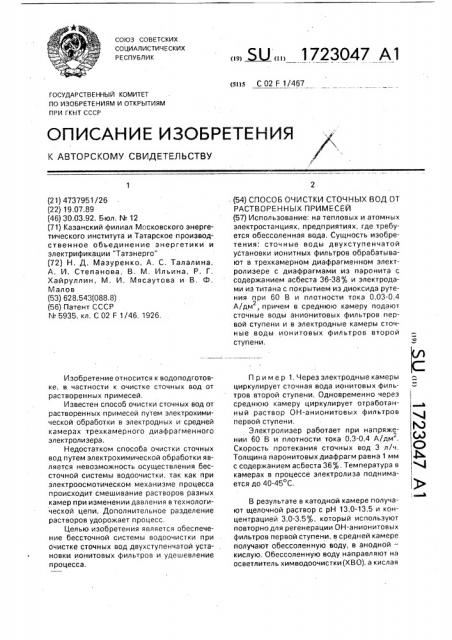

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ! ! ч Э (д, О ф

4 (21) 4737951/26 (22) 19,07.89 (46) 30,03.92. Бюл. М 12 (71) Казанский филиал Московского энергетического института и Татарское производственное объединение энергетики и электрификации "Татэнерго" (72) Н. 4. Мазуренко. А. С. Талалина, А. И. Степанова, B. М. Ильина, Р, Г.

Хайруллин, M. И, Мясаутова и В, Ф, Малов (53) 628.543(088,8) (56) Патент СССР

N 5935, кл. С 02 F 1/46, 1926.

Изобретение относится к водоподготовке, в частности к очистке сточных вод от растворенных примесей.

Известен способ очистки сточных вод от растворенных примесей путем электрохимической обработки в электродных и средней камерах трехкамерного диафрагменного электролизера.

Недостатком способа очистки сточных вод путем электрохимической обработки является невозможность. осуществления бессточной системы водоочистки, так как при электроосмотическом механизме процесса происходит смешивание растворов разных камер при изменении давления в технологической цепи. Дополнительное разделение растворов удорожает процесс.

Целью изобретения является обеспечение бессточной системы водоочистки при очистке сточных вод двухступенчатой уста° новки ионитовых фильтров и удешевление процесса.

„„. Ж„, 1723047 А1. (54) СПОСОБ ОЧИСТКИ СТОЧНЫХ ВОД ОТ

РАСТВОРЕННЫХ ПРИМЕСЕЙ (57) Использование: на тепловых и атомных электростанциях, предприятиях, где требуется обессоленная вода. Сущность изобретения: сточные воды двухступенчатой установки ионитных фильтров обрабатывают в трехкэмерном диафрагменном электролизере с диафрагмами из пэронита с содержанием асбеста 36-38% и электродами из титана с покрытием из диоксида рутения при 60 В и плотности тока 0,03-0.4

А/дм, причем в среднюю камеру подают сточные воды анионитовых фильтров первой ступени и в электродные камеры сточные воды ионитовых фильтров второй ступени, Пример 1. Через электродные камеры циркулируе сточная вода ионитовых фильтров второй ступени. Одновременно через среднюю камеру циркулирует отработанный раствор ОН-анионитовых фильтров первой ступени.

Злектролизер работает при напряжении 60 В и плотности тока 0,3-0,4 A/äì".

Скорость протекания сточных вод 3 л/ч.

Толщина паронитовых диафрагм равна 1 мм с содержанием асбеста 36%. Температура в камерах в процессе электролиза поднимается до 40-45 С, В результате в кэтодной камере получают щелочной раствор с рН 13,0-13,5 и концентрацией 3,0-3,5%, который используют повторно для регенерации ОН-анионитовых фильтров первой ступени, в средней камере получают обессоленную воду, в анодной— кислую. Обессоленную воду направляют нэ осветлитель химводоочистки(ХВО), а кислая

1723047

Составитель В,M.Äåíèño8

Техред М.Моргентал Корректор С.Черни

Редактор А.Лежнина

Заказ 1038 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва. Ж-35. Раушская наб., 4/5

Производственно-издательский комбинат" Пм ент",г.ужгород,уд. Гагарина,10 I вода направляется на регенерацию Н-катионитных фильтров.

Пример 2, Через электродные камеры трехкамерного проточного электролизера с паранитовыми диафрагмами с содержани- 5 ем асбеста 38 пропускают сточные воды ионитовых фильтров второй ступени. Одновременно через среднюю камеру циркулирует отработанный регенерационный раствор после Н-катионитных фильтров 10 первой ступени.

Электролизер работает при напряжении 60 В и плотности тока 0,3-0,4 А/дм2.

Скорость протекания сточных вод 3 л/ч.

Экспериментально была выбрана толщина 15 паронитовых диафрагм 0,5 мм. Температура в камерах повышается до 40-45 С.

В результате в анодной камере получают кислый раствор с рН 2,0-2,5 и концентрацией серной кислоты 3,0-3,5, который 20 используют повторно для регенерации Нкатионитных фильтров, в средней камере получают обессоленную воду, которую направляют на регенерацию ионитных фильтров системы XBO. 25

Таким образом, предлагаемый способ обработки регенерационных сточных вод Нкатионитных и ОН-анионитных фильтров системы XBO позволяет уменьшить расход серной кислоты и щелочи для регенерации ионитных фильтров в 1,5 раза и 3-5 раз соответственно, обеспечить бессточную систему ХВО и удешевить процесс за счет экономии химреагентов (известь, кислота, щелоч ь).

Формула изобретения

Способ очистки сточных вод от растворенных примесей путем электрохимической обработки в электродных и средней камерах трехкамерного диафрагмен ного электролизера, отличающийся тем, что, с целью обеспечения бессточной системы водоочистки при очистке сточных вод двухступенчатой установки ионитовых фильтров и удешевления процесса, в среднюю камеру электролизера подают сточные воды анионитовых фильтров первой ступени, в электродные камеры подают сточные воды ионитовых фильтров второй ступени и процесс ведут с использованием диафрагм из паронита с содержанием асбеста 36-38 и титановых электродов с покрытием из диоксида рутения при напряжении 60 В и плотности тока 0,3-0,4 А/дм,
