Подглазурный краситель серого цвета для фаянса

Подглазурный краситель серого цвета для фаянса

Иллюстрации

Показать все

Реферат



Сущность изобретения: подглазурный краситель содержит, мас.%: оксид кобальта 2,12-3,41 (БФ СоаОз): оксид кальция 10.64- 11,78 (БФ СаО), диоксид олова 54,59-61,70 (БФ SnOa); оксид хрома 2,12-3,41 (БФ Сг20з); оксид алюминия 19,0-21,04 (БФ А1аОз); оксид бора 4,42-5,77 (БФ В20з). Характеристики красителя: коэффициент яркости 21,5-21,7; блеск декора 68%, обеспечивается стабильность тона при температуре политого обжига 1160-1200°С с возможностью использования при декорировании тампо и шелко-трафаретной печати механизированным способом. 3 табл.

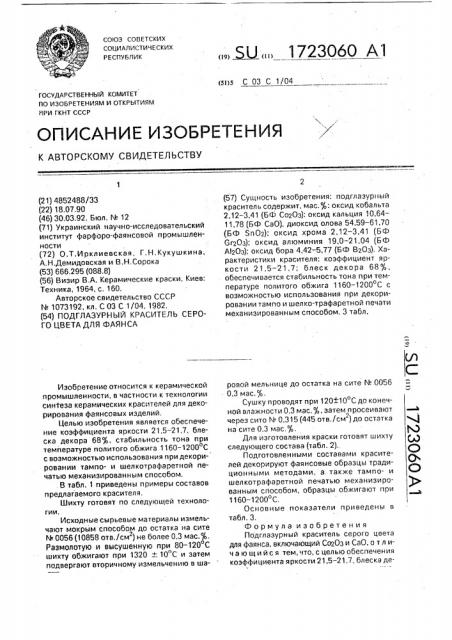

COt03 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 С 03 С 1/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ г1РИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4852488/33 (22) 18.07.90 (46) 30,03.92. Бюл. ¹ 12 (71) Украинский научно-исследовательский институт фарфоро-фаянсовой промышленности (72) О.Т.Ирклиевская, Г.H.ÊóêóLUêèíà, А.Н.Демидовская и В.Н.Сорока (53) 666.295 (088.8) (56) Визир В.А. Керамические краски, Киев:

Техника, 1964, с. 160.

Авторское свидетельство СССР

N 1073192, кл. С 03 С 1/04, 1982. (54) ПОДГЛАЗУРНЫЙ КРАСИТЕЛЬ СЕРОГО ЦВЕТА ДЛЯ ФАЯНСА

Изобретение относится к керамической промышленности, в частности к технологии синТеза керамических красителей для декорирования фаянсовых изделий.

Целью изобретения является обеспечение коэффициента яркости 21,5-21,7, блеска декора 68%, стабильность тона при температуре политого обжига 1160-1200 С с возможностью использования при декорировании тампо- и шелкотрафаретной печатью механизированным способом. . B табл. 1 приведены примеры составов предлагаемого красителя, Шихту готовят по следующей технологии.

Исходные сырьевые материалы измельчают мокрым способом до остатка на сите

¹ 0056 (10858 отв./см ) не более 0,3 мас.%.

Размолотую и высушенную при 80-120 С шихту обжигают при 1320 -10"С и затем подвергают вторичному измельчению в ша„„. Ы„„1723060 Al (57) Сущность изобретения: подглазурный краситель содержит, мас. %: оксид кобальта

2,12 — 3.41 (БФ Со203); оксид кальция 10,64—

11,78 (БФ СаО), диоксид олова 54,59-61,70 (БФ Яп02); оксид хрома 2,12 — 3,41 (БФ

Ог20з), оксид алюминия 19,0 — 21,04 (БФ

AI203),оксид бора 4,42 — 5.77 (БФ В20з). Характеристики красителя: коэффициент яркости 21,5 — 21,7; блеск декора 68%. обеспечивается стабильность тона при температуре политого обжига 1160 — 1200 С с возможностью использования при декорировании тампо и шелко-трафаретной печати механизированным способом. 3 табл. ровой мельнице до остатка на сите N 0056

0,3 мас.%.

Сушку проводят при 120+10 С до конечной влажности 0,3 мас.%, затем просеивают через сито N.. 0,315 (445 отв./см ) до остатка

2 на сите 0,3 мас.%.

Для изготовления краски готовят шихту следующего состава (табл. 2)..

Подготовленными составами красителей декорируют фаянсовые образцы традиционными методами, а. также тампо- и шелкотрафаретной печатью механизированным способом, образцы обжигают при

1160 — 1200 С.

Основные показатели приведены в табл. 3.

Формула изобретения

Подглазурный краситель серого цвета для фаянса, включающий Со203 и СаО, о т л ич а ю шийся тем, что, с целью обеспечения коэффициента яркости 21,5-21,7, блеска де1723060 кора 68, стабильности тона при температуре политого обжига 1160-1200 С с воэможностью использования и ри декорировании тампо- и шелкотрафаретной печатью механизированным способом, он 5 дополнительно содержит $п02; Сг20з:

А!203: В20з при следующем соотношении кем понентов, мас. 7;

СогОз

СаО

$п02

СггОз

А 203

В203

Таблица1

Компоненты Содержание,мас.4, в составе

52,0

2,0

2,0

18,0

18,0

8,0

Таблица2

Оксиды

Содержание, мас.4, в составе

1 2 3 известном

4,15

27, 40

24, 08

38, 05

БП02

Сагой

Сггоз

А1203

СаСО

Ц,ВОз

Sn0<

Са Од

С 20 З

А120>

Са0

820 5

54,59

3,41

3,41

21, Оч

11, 18

5,77, 48,0

3,0

3,0

18,5

18,5

9,0

58, б8

2,2б

2,26

20, 32

11,40

5,08 б1, 70

2,12

2,12

19, UO

10, б4

4,42

55, 20

1,9

1,9

17,0

17,0

7,0

2,12 — 3,41

10,64 — 11,78

54.59 — 61,70

2,12-3,41

19,00-21,04

4,42 — 5,77

1723060

Таблица) Показатель

Состав

° Ю w »

1 2 3 Из вест ный

Цвет красителя

Серый Серый Серый Тускло-серовато-кобаль" товый

Коэффициент яркости 21 5

21,7 21,6

68 68

12 блеск декора,ж 68

Устойчивость при температуре политого обжига Устой- Устой(1160-1200) С чив . чив

УстойУстойчив чив

Соответствует цвету, оттен- Не соответку и блеску эталона краси" ствует сетеля рому цвету красителя

Четкий контур рисунка

ыелкотрафаретной печати Четкий контур рисунка. Составитель М.Крупиевская

Техред М.Моргентал Корректор С.Черни

Редактор А.Лежнина

Заказ 1039 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Качество крисителя по РСТ УССР

1450-88

Качество декора по

ГОСТ 25201-82 при декорировании методами: штампопечати

Разнотонность (матовость) красочной поверхности

Тусклость тона красителя (нечеткий отпечаток)
