Устройство для возбуждения потока жидкости

Устройство для возбуждения потока жидкости

Иллюстрации

Показать все

Реферат



Изобретение относится к специальному технологическому оборудованию для электрохимической обработки печатных плат и может быть использовано в составе линий в радио-и приборостроительной промышленности при изготовлении печатных плат. Целью изобретения является повышение качества покрытия. Устройство содержит гибкие элементы 5 с приводом, пластины 4, установленные на гибких элементах 5 с возможностью перемещения вместе с ними, причем пластины 4 смонтированы на гибких элементах 5 неподвижно одна относительно другой и размещены на них одна напротив другой со смещением. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 С 23 G 3/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

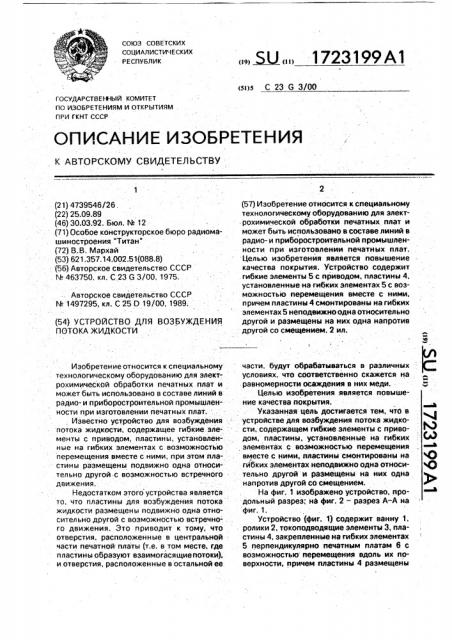

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4739546/26 . (22) 25.09.89 (46) 30.03.92. Бюл. hh 12 (71) Особое конструкторское бюро радиомашиностраения "Титан" (72) В.В. Мархай (53) 621.357,14.002.51(088.8) (56) Авторское свидетельство СССР

N463750,,кл. С 23 6 3/00, 1975.. Авторское свидетельство СССР

N. 1497295, кл, С 25 0 19/00, 1989; (54) УСТРОЙСТВО ДЛЯ ВОЗБУЖДЕНИЯ

ПОТОКА ЖИДКОСТИ

Изобретение относится к специальному технологическому оборудованию для электрахимической обработки печатных плат и может быть использовано в составе линий в радио- и приборостроительной промышленности при изготовлении печатных плат. .

Известно устройство для возбуждения потока жидкости, содержащее гибкие элементы с приводом, пластины, установленные на гибких элементах с возможностью перемещения вместе с ними, при этом пластины размещены подвижно одна относительно другой с возможностью встречного движения.

Недостатком этого устройства является та, чта пластины для возбуждения потока жидкости размещены подвижно одна относительно другой с возможностью встречно- го движения. Эта приводит к таму, что отверстия, расположенные в центральноИ части печатной платы (т.е. в там месте, где пластины образуют взаимогасящиепотоки), и отверстия, расположенные в остальной ее,, Ы,, 1723199Al (57) Изобретение относится к специальному технологическому оборудованию для электрохимической обработки печатных плат и может быть использовано в составе линий в радио- и приборостроительной промышленности при изготовлении печатных плат.

Целью изобретения является повышение качества покрытия. Устройство содержит гибкие элементы 5 с приводом, пластины 4, установленные на гибких элементах 5 с возможностью перемещения вместе с ними, причем пластины 4 смонтированы на гибких элементах 5 неподвижно одна относительно другой и размещены на них одна напротив другой со смещением. 2 ил. части, будут обрабатываться в различных условиях, что соответственно скажется на равномерности осаждения в них меди.

Целью изобретения является повышение качества покрытия.

Указанная цель достигается тем, что в устройстве для возбуждения потока жидкости, содержащем гибкие элементы с приводом, пластины, установленные на гибких: «Ф элементах с возможностью перемещения вместе с ними, пластины смонтированы на Ч ) гйбких элементах неподвижно одна относи- О тельно другой и раамеоаены на них одна напротив другой со смещением.

На фиг. 1 изображено устройство, продольный разрез; на фиг. 2 — разрез А-А на фиг, 1, Устройство {фиг. 1) содержит ванну 1. ролики 2, токоподводящие элементы 3, пластины 4, закрепленные на гибких элементах

5 перпендикулярно печатным платам 6 с возможностью перемещения вдоль их поверхности, причем пластины 4 размещены

1723199

48таоперопюр неподвижно и со смещением одна в относительно другой, а гибкие элементы 5 связаны с приводом их перемещения.

Ванна 1 содержит аноды 7 и упор 8;

Токоподводящий элемент 3 (фиг, 2) состоит из корпуса 9 с контактами 10, корпуса

11 с контактами 12, возвратной пружины 13, при этом корпус 9 установлен с возможностью перемещения по направляющим 14 и связан посредством троса 15 с приводом 16 (например, пневмоцилиндром).

Устройство (например, в составе линии) работает следующим образом.

На рабочей позиции автооператор линии опускает печатную плату 6 в ванну 1 до упора 8. Далее срабатывают приводы 16, которые посредством тросиков 15 перемещают корпус 9 к печатной плате 6, при этом контакты 10, 12 входят в соприкосновение с печатной платой 6.

Захват автооператора разжимается и перемещается вверх.

Далее включается привод перемещения пластин 4, которые совершают возвратно-поступательные перемещения вдоль поверхности печатной платы 6.

При одновременном движении пластин

4 вниз в зоне "Б" возникает избыточное давление, а в зоне  — некоторое разреже. ние, поэтому раствор будет интенсивно перемещаться через отверстия в печатной плате из зоны "Б" в зону "В".

5 При одновременном движении пластины 4 вверх уже в зоне "В" возникает избыточное давление, а в зоне "Б" — некоторе разрежение, поэтому раствор будет интенсивно перемещаться через отверстия в пе10 чатной плате в обратном направлении — из зоны "В" в зону "Б".

Предлагаемое техническое решение позволяет осуществлять равномерное осаждение меди во всех отверстиях печатной

15 платы, т.е. повышается качество изготовления печатных плат.

Формула изобретения

Устройство для возбуждения потока жидкости в ванне, содержащее гибкие эле20 менты с приводом, пластины, установленные на гибких элеменах с возможностью перемещения вместе с ними, о т л и ч а ю щее с я тем, что, с целью повышения качества покрытия при обработке отверстий в печат25 ных платах, пластины смонтированы на гибких элементах неподвижно одна относительно другой и размещены в разных плоскостях.

1723199

Составитель B,Màðxàé

Техред М.Моргентал

Корректор С.Черни

Редактор Я.Маковская
