Устройство для производства работ снаружи здания

Устройство для производства работ снаружи здания

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству , в частности к ремонту, и может быть использовано для производства ремонтновосстановительных работ снаружи здания. Целью изобретения является повышение производительности за счет увеличения зоны обслуживания. Для этого люлька выполнена из двух соединенных между собой секций 9 и 10, а ограждение каждой из секций со стороны их соединения выполнено поворотным в горизонтальной плоскости и снабжено средствами фиксации со сменным ограждением и с ограждением другой секции. Одна из секций люльки снабжена индивидуальной лебедкой, трос которой присоединен к другой секции. С целью упрощения производства работ на фасаде здания с выступающими частями устройство снабжено дополнительной лебедкой 12 с поворотной консолью с блоком на конце, при этом лебедка 12 установлена с возможностью горизонтального перемещения вдоль фасада здания, а ее трос запасован через блок консоли и соединен с одной из секций люльки. 1 з.п.ф-лы, 7 ил. & Ё

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

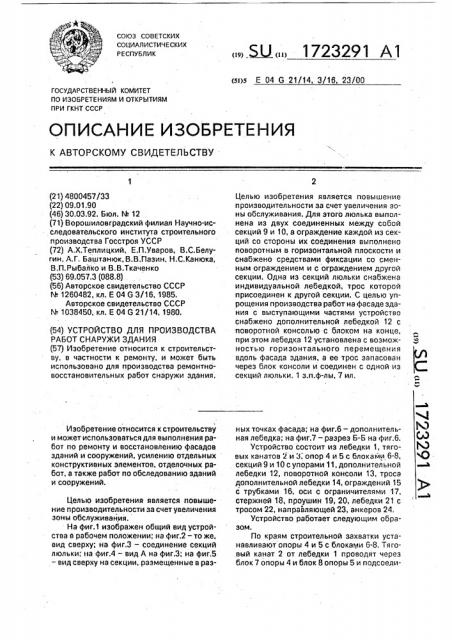

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4800457/33 (22) 09.01.90 (46) 30.03.92. Бюл. М 12 (71) Ворошиловградский филиал Научно-исследовательского института строительного производства Госстроя УССР (72) А.Х.Теплицкий, Е.П.Уваров, В.С.Белугин, A.Ã. Баштанюк,В.В.Пазин, H.Ñ.Êàíþêà, В.П.Рыбалко и В,В.Ткаченко (53) 69.057.3 (088.8) (56) Авторское свидетельство СССР

N 1260482, кл. Е 04 G 3/16, 1985.

Авторское свидетельство СССР

N 1038450, кл. Е 04 G 21/14, 1980. (54) УСТРОЙСТВО ДЛЯ ПРОИЗВОДСТВА

РАБОТ СНАРУЖИ ЗДАНИЯ (57) Изобретение относится к строительству, в частности к ремонту, и может быть использовано для производства ремонтновосстановительных работ снаружи здания, Изобретение относится к строительству и может использоваться для выполнения работ по ремонту и восстановлению фасадов зданий и сооружений, усилению отдельных конструктивных элементов, отделочных работ, а также работ по обследованию зданий и сооружений, Целью изобретения является повышение производительности за счет увеличения эоны обслуживания.

На фиг.1 изображен общий видустройства в рабочем положении; на фиг.2-то же, вид сверху; на фиг,3 — соединение секций люльки; на фиг.4 — вид А на фиг;3; на фиг.5 — вид сверху на секции, размещенные в раз<в> Яани 1723291 А1 (я)5 Е 04 G 21/14, 3/16, 23/00

Целью изобретения является повышение производительности эа счет увеличения зоны обслуживания. Для этого люлька выполнена из двух соединенных между собой секций 9 и 10, а ограждение каждой из секций со стороны их соединения выполнено поворотным в горизонтальной плоскости и снабжено средствами фиксации со сменным ограждением и с ограждением другой секции. Одна из секций люльки снабжена индивидуальной лебедкой, трос которой присоединен к другой секции. С целью упрощения производства работ на фасаде здания с выступающими частями устройство снабжено дополнительной лебедкой 12 с поворотной консолью с блоком на конце, при этом лебедка 12 установлена с возможностью горизонтального перемещения вдоль фасада здания, а ее трос запасован через блок консоли и соединен с одной из секций люльки. 1 з.п.ф-лы, 7 ил. ных точках фасада; на фиг.6 — дополнительная лебедка; на фиг.7 — разрез Б-Б на фиг.6.

Устройство состоит из лебедки 1, тяго-. вых канатов 2 и Х опор 4 и 5 с блоками 6-8, секций 9 и 10 с упорами 11, дополнительной лебедки 12 ° поворотной консоли 13, троса дополнительной лебедки 14, ограждений 15 с трубками 16, оси с ограничителями 17, стержней 18, проушин 19, 20, лебедки 21 с тросом 22, направляющей 23, анкеров 24.

Устройство работает следующим образом.

По краям строительной захватки устанавливают опоры 4 и 5 с блоками 6-8. Тяго.вый канат 2 от лебедки 1 проводят через блок 7 опоры 4 и блок 8 опоры 5 и подсоеди1723291

20 фасада при необходимости одновременно .25

50 няют к одной из секций, например, к секции

10, тяговый канат 3 проводят через блок 6 опоры 4 и подсоединяют к секции 9. Трос 14 дополнительной лебедки 12 проводят через блок поворотной консоли 13 и закрепляют на секции 9. Секции 9 и 10 друг с другом соединены, при этом ограждение 15 секции

9 располагается вдоль стенки 10, трубчатый элемент 16 подвижного ограждения 15 расположен между проушинами 19, жестко связанными с секцией 10, а стержень 18 пропущен через отверстия в проушинах 19 и трубчатом элементе 16. Подобным образом установлено и ограждение 15 секции

10. Трос 14 лебедки 21 намотан на барабан, при этом барабан заторможен. Для доставки соединенных вместе секций 9 и 10 в необходимую точку фасада включают лебедку

1 и соответствующим образом изменяют длину тяговых канатов 2 и 3. Лебедка 12 при этом выключена и снята с тормоза, трос 14 свободно сматываешься с барабана лебедки

12.

После выполнения работ в этой точке провести работы в двух-удаленных точках фасада работы проводятся по двум вариантам.

Вариант 1. Если фасад зданий гладкий, без выступов, то одну из секций, в данном случае секция 10, закрепляют при помощи упоров 11 в.оконном проеме, ограждения 15 закрывают, поворачивая их вокруг осей 17; для чего вынимают стержни 1.8 и трубчатые элементы 16 вводят между проушинами 20, после чего стержни 18 вводят в отверстия проушин 20 и трубчатых элементов 16, при этом трубчатый элемент 16 ограждения 15, закрепленного на оси 17, соединенной с секцией 9, вводят между проушинами 20, жестко связанными с секцией 9, для секции

10 — аналогично.

После этого тормоз лебедки 21 отпускают и включают лебедку 21. Поскольку тяговый канат 3 стремится занять вертикальное положение, то он увлекает за собой секцию

9. При этом длина тягового каната 3 изменяется соответствующим образом. За счет изменения длины тягового каната 3 и троса 22, секция перемещается в нужную точку фасада.

Вариант 2. Фасад здания имеет выступы — балконы, лоджии. В этом случае последовательность работы следующая.

Соединенные секции 9 и 10 подводят к одному из выступов. Одну из секций закрепляют за выступ, ближайший к рабочей зоне фасада. Лебедку 12 устанавливают напротив места проведения работ, а поворотную консоль 14 устанавливают у стены здания между выступами.

Далее последовательность работ аналогична последовательности в первом варианте.

После установки секции 9 напротив нужной точки включают лебедку 12, в результате чего трос 13 наматывается на барабан лебедки 12, при этом секция 9 притягивается к стене здания.

Такое выполнение устройства обеспечивает повышение производительности ремонтно-восстановительных работ на фасадах зданий и сооружений за счет расширения рабочей зоны для монтажа, демонтажа и усиления линейно-протяженных конструкций.

Формула изобретения

1. Устройство для производства работ снаружи здания, содержащее люльку с ограждением и канатоблочной системой ее подъема и перемещения, опоры которой размещены по краям строительной захватки с выходом за пределы фасада здания, а тяговые канаты закреплены своими концами на люльке и лебедке, о т л и ч а ю щ е ес я тем, что, с целью повышения производительности.за счет увеличения зоны обслуживания, люлька выполнена из двух соединенных между собой секций, а ограждение каждой из секций со стороны их соединения выполнено поворотным в горизонтальной плоскости и снабжено средствами фиксации со смежным ограждением и с ограждением другой секции, при этом одна из секций люльки снабжена индивидуальной лебедкой, трос которой присоединен к другой секции.

2. Устройство по п.1, о т л и ч а ю щ е ес я тем, что, с целью упрощения производства работ на фасаде здания с выступающими частями, устройство снабжено дополнительной лебедкой с поворотной консолью с блоком на конце, при этом лебедка установлена с возможностью горизонтального перемещения вдоль фасада здания, а ее трос запасован через блок консоли и соединен с одной из секций люльки.

1723291

1723291

1723291

2Ц
