Струйное гидрораспределительное устройство

Струйное гидрораспределительное устройство

Иллюстрации

Показать все

Реферат



Изобретение относится к струйной технике . Целью изобретения является повышение коэффициента усиления. Струйное гидрораспределительное устройство содержит сопло (С) 1, приемные каналы (К) 2, 3 и установленный между ними с возможностью перемещения при помощи привода клинообразный отклоняющий элемент (Э) 4, причем острие 5 Э4 размещено в зоне выходного участка С1. Э4 снабжен упругим стержнем 6, установленным в С1 соосно ему и жестко соединенным одним концом с С1, а другим концом - с острием 5 Э4, последний со стороны К2 и КЗ снабжен остроконечными выступами 7,8, закрепленными на нем с образованием уступов 9, 1.0. а острые участки выступов 7, 8 размещены с зазором в К2,3.6ил..

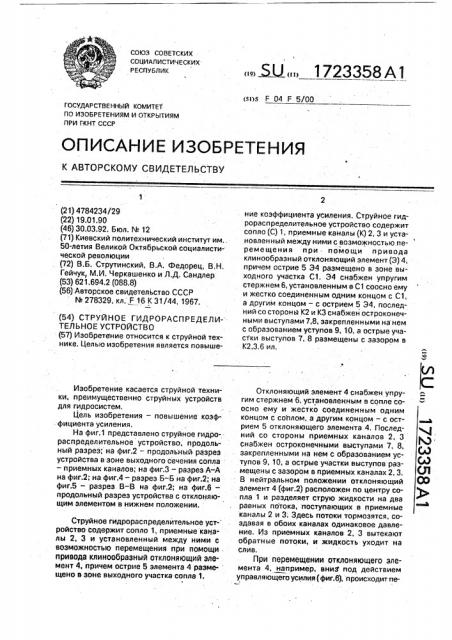

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)э F 04 F 5/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4784234/29 (22) 19.01.90 (46) 30.03.92. Бюл. N- 12 (71) Киевский политехнический институт им..

50-летия Великой Октябрьской социалистической революции . (72) В.Б. Струтинский, В.А. Федорец, В.Н.

Гейчук, М.И. Черкашенко и Л.Д. Сандлер (53) 621.694.2 (088.8) (56) Авторское свидетельство СССР

М 278329, кл. F 16 К 31/44, 1967. (54) СТРУЙНОЕ ГИДРОРАСПРЕДЕЛИ-

ТЕЛЬНОЕ УСТРОЙСТВО (57) Изобретение относится к струйной технике. Целью изобретения является повышеИзобретение касается струйной техники, преимущественно струйных устройств для гидросистем, Цель изобретения — повышение коэффициента усиления.

На фиг.1 представлено струйное гидрораспределительное устройства, продольный разрез; на фиг.2 — продольный разрез устройства в зоне выходного сечения сопла — приемных каналов; на фиг.3 — разрез А-А на фиг.2; на фиг.4 — разрез Б-Б на фиг.2; на фиг.5 — разрез В-В на фиг.2; на фиг,6— продольный разрез устройства с отклоняющим элементом в нижнем положении.

Струйное гидрораспределительное устройство содержит сопло 1, приемные каналы 2, 3 и установленный между ними с возможностью перемещения при помощи привода клинообразный отклоняющий элемент 4, причем острие 5 элемента 4 размещено в зоне выходного участка сопла 1.

„„ЯЦ „„1723358 А1 ние коэффициента усиления, Струйное гидрораспределительное устройство содержит сопло (С) 1, приемные каналы (K) 2, 3 и установленный между ними с возможностью перемещения при помощи привода клинообразный отклоняющий элемент (Э) 4, причем острие 5 Э4 размещено в зоне выходного участка С1. Э4 снабжен упругим стержнем 6, установленным в С1 соосно ему и жестко соединенным одним концом с С1, а другим концом — с острием 5 Э4, последний со сторонй К2 и КЗ снабжен остроконечными выступами 7,8, закрепленными на нем с образованием уступов 9, 10, а острые участки выступов 7, 8 размещены с зазором в

К2,3.6 ил.

Отклоняющий элемент 4 снабжен упругим стержнем 6, установленным в сопле соосно ему и жестко соединенным одним концом с соплом, а другим концом — с острием 5 отклоняющего элемейта 4. Последний со стороны приемных каналов 2, 3 снабжен остроконечными выступами 7, 8, закрепленными на нем с образованием уступов 9, 10, а острые участки выступов размещены с зазором в приемных каналах 2, 3.

В нейтральном положении отклоняющий элемент 4 (фиг.2) расположен по центру сопла 1 и разделяет струю жидкости на два равных потока, поступающих в приемные каналы 2 и 3; Здесь потоки тормозятся, создавая в обоих каналах одинаковое давление. Иэ приемных каналов 2, 3 вытекают обратные потоки, и жидкость уходит на слив, При перемещении отклоняющего элемента 4, например, вниМ под действием управляющего усилия (фиг.6), происходит пе1723358 рераспределение потоков, Площадь сечения струи под отклоняющим элементом 4 уменьшается, а над отклоняющим элементом увеличивается. Соответственно изменяются и расходы жидкости под и над отклоняющим элементом. В результате в приемном канале 2 будет создаваться давление выше, чем в канале 3. В нагрузке устройства возникает перепад давления. Жидкость при этом движется из канала 2 через нагрузку в канал 3 и оттуда — на слив, При этом течение . происходит таким образом, что одна часть потока, идущего на слив; вытекает из приемногв канала 3 между внутренней поверхностью остроконечного выступа 8 и стенкой между приемными каналами 2 и 3, а другая часть сливного потока вытекает между на. ружной поверхностью остроконечного выступа и стенкой приемного канала 3.

Эта часть потока взаимодействует с частью потока, вытекающего из сопла 1 под отклоняющим элементом 4, и результирующий поток уходит на слив. Наличие у отклоняющего элемента остроконечных выступов

7Я и уступов 9, 10 приводит к отклонению взаимодействующих потоков вниз, благодаря чему уменьшается до минимума влияние потока, идущего на слив из. приемного канала 3, на струю из сопла и увеличивается

5 мощность выходного сигнала. Аналогичные процессы протекают при перемещении отклоняющего элемента вверх.

Формула изобретения

Струйное гидрораспределительное уст10 ройство, содержащее сопла, приемные каналы и установленный между ними с возможностью перемещения при помощи привода клинообразный отклоняющий эле- мент, причем острие элемента размещено в

15 зоне выходного участка сопла, о т л и ч а ющ е е с я тем, что, с целью повышения коэффициента усиления, отклоняющий элемент снабжен упругим стержнем, установленным в сопле соосно ему и жестко

20 соединенным одним концом с соплом, а другим концом — с острием отклоняющего элемента, последний со стороны приемных каналов снабжен остроконечными выступами, закрепленными на нем с образованием

25 уступов, а острые участйи выступов размещены с зазором в приемных каналах.

1723358

A- A

ФОГ.З

Фиг.9

1723358
