Реферат



Изобретение позволяет повысить надежность магнит.ожидкостного уплотнения вала. На валу 2 установлены диски 3, 4, выполненные из магнитного материала и обстоящие из двух частей, соединенных немагнитным кольцом 10, 11. Магнитопроводы 12,13 С-образного сечения соединены с магнитопроводами 8, 9 Г-образного сечения немагнитными втулками 5, 6. Магнитопроводы 8, 9 образуют с дисками 3,4 торцо вые уплотняемые зазоры. Самоустанавлиг вающийся узел размещен между дисками 3, 4 с образованием с ними и с корпусом 1 соответственно торцовых и радиальных уплотняемых зазоров. Корпус 1 выполнен из магнитного материала. Магнит-14 с полюс2 ными приставками 15, 16 установлен на внутренней кольцевой поверхности втулки 7 таврового сечения с образованием с дис: ками 3, 4 торцовых уплотняемых зазоров. Между корпусом .1 и втулкой 7 и между торцовыми поверхностями магнитопроводов 12,13 и дисков 3.4, торцовыми поверхностями последних и :самоустанавливающегося узла размещены подшипники 17-21. Магнитый поток удерживает в зазорах магнитную жидкость. 1 ил.

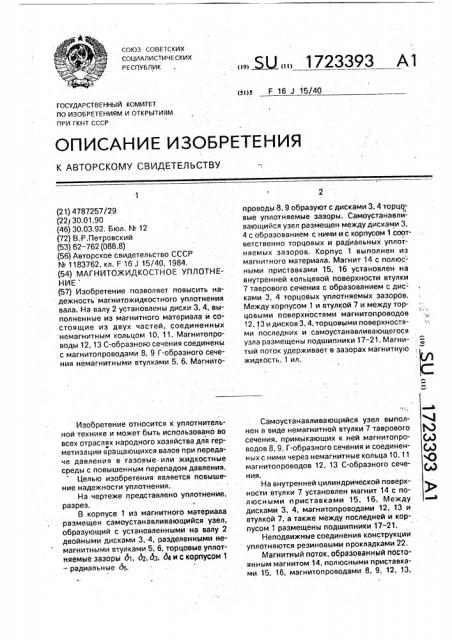

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s F 16 J 15/40

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4787257/29 (22> 30.01.90 (46) 30.03.92. Бюл, ¹ 12 (72) В;Р. Петровский (53) 62 — 762 (088.8) (56) Авторское свидетельство СССР № 1183762, кл. F 16 J 15/40, 1984.. (54) МАГНИТОЖИДКОСТНОЕ УПЛОТНЕНИЕ (57) Изобретение позволяет повысить надежность магнитожидкостного уплотнения вала. На валу 2 установлены диски 3, 4, выполненные из магнитного материала и состоящие из двух частей, соединенных немагнитным кольцом 10, 11. Магнитопроводы 12, 13 С-образного сечения соединены с магнитопроводами 8, 9 Г-образного сечения немагнитными втулками 5, 6. МагнитоИзобретение относится к уплотнительной технике и может быть использовано во всех отраслях народного хозяйства для герметизации BpBLUающихса валов при передаче давления в газовые. или жидкостные среды с повышенным перепадом давления.

Целью изобретения является повышение надежности уплотнения.

На чертеже представлено уплотнение, разрез.

В корпусе 1 из магнитного материала размещен сэмоустанавливающийся .узел, образующий с установленными. на валу 2 двойными дисками 3, 4, разделенными немагнитными втулками 5, 6, торцовые уплотняемые зазоры д1, д2,дз, д4и с корпусом 1 — радиальные д5.

„„59„„1723393 A l проводы 8, 9 образуют с дисками 3, 4 торцо вые уплотняемые зазоры. Самоустанавли.вающийся узел размещен между дисками 3, 4 с образованием с ними и с корпусом 1 соответственно торцовых и радиальных уплотняемых зазоров. Корпус 1 выполнен из магнитного материала. Магнит 14 с полюс - ными приставками 15, 16 установлен нэ внутренней кольцевой поверхности втулки

7 таврового сечения с образованием с дис- ками 3, 4 торцовых уплотняемых зазоров.

Между корпусом,1 и втулкой 7 и между торцовыми поверхностями магнитопроводов

12, 13 и дисков 3. 4, торцовыми поверхностями последних и .самоустанавливающегося узла размещены подшипники 17 — 21. Магнитый поток удерживает в зазорах магнитную жидкость. 1 ил.

Самоустанавливающийся узел выполнен в виде немэгнитной втулки 7 таврового сечения, примыкающих к ней магнитопроводов 8, 9, Г-образного сечения и соединенных с ними через немагнитные кольца 10, 11 магнитопроводов 12, 13 С-образного сечения.

На внутренней цилиндрической поверхности втулки 7 установлен магнит 14 с по.люсными приставками 15, 16. Между дисками 3, 4, магнитопроводами 12, 13 и втулкой 7, а также между последней и корпусом 1 размещены подшипники 17-21.

Неподвижные соединения конструкции уплотняются резиновыми прокладками 22.

Магнитный поток, образованный постоянным магнитом 14,.полюсными приставками 15, 16, магнитопроводами 8, 9, 12. 13, 3

1723393

Составитель A. Бельцова

Редактор Л. Народная Техред M.Moðãeíòàë Корректор M. Шароши

Заказ 1056 . Тираж Подписное . ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент". r. Ужгород, ул. Гагарина, 101 дисками 3, 4, удерживает в уплотняемых зазорах 0>, 4, дэ. д4, д магнитную жидкость, герметизируя вал 2 и корпус 1.

Формула изобретения

Магнитожидкостное уплотнение вала, содержащее постоянный магнитс полюсными приставками, размещенный в корпусе самоустанавливающийся узел, установленный на подшипниках и выполненный в виде немагнитной втулки таврового сечения с прилегающими к ней магнитопроводами Гобразного сечения, образующими радиальные и торцовые уплотняемые зазоры, и магнитную жидкость в уплотняемых зазорах, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности уплотнения, оно снабжено установленными на валу дисками, выполненными из магнитного материала иэ двух частей, соединенных немагнитным кольцом, магнитопроводами С-образного сечения с дополнительными немагнитными втулками, при помощи которых они соединены с магнитопроводами Г-образного сечения, образующими с дисками торцовые уплотня5 емые зазоры, а самоустанавливающийся узел размещен между дисками с образованием с ними и с корпусом соответственно торцовых и радиальных уплотняемых зазоров, при этом корпус выполнен из магнит10 ного материала, а магнит с полюсными приставками установлен на внутренней кольцевой поверхности втулки таврового сечения с образованием с дисками торцовых уплотняемых зазоров, причем между

15 корпусом и немагнитной втулкой таврового сечения, а также между торцовыми поверхностями магнитопроводов С-образного сечения и дисков, торцовыми поверхностями последних и самоустанавливающегося узла

20 размещены подшипники,
