Быстроразъемное соединение трубопроводов

Быстроразъемное соединение трубопроводов

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению , касается разъемных соединений трубопроводов и может быть использовано в различных областях техники. Цель изобретения - повышение надежности и упрощение конструкции. Быстроразъемное соединение трубопроводов содержит наружный пблуразъем 1, внутренний полуразъем 2 с кольцевой проточкой на наружной поверхности, обойму 3 с пружиной 4, бочкообразные ролики(фиксаторы)5 с заплечиками, уплотнительное кольцо 6, гайку 7 для закрепления шланга 8. Ролики 5 размещены в радиальных цилиндрических отверстиях, а их заплечики - в проточках. 3 ил.

союз советских

СОЦИАЛИСТИЧ СКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

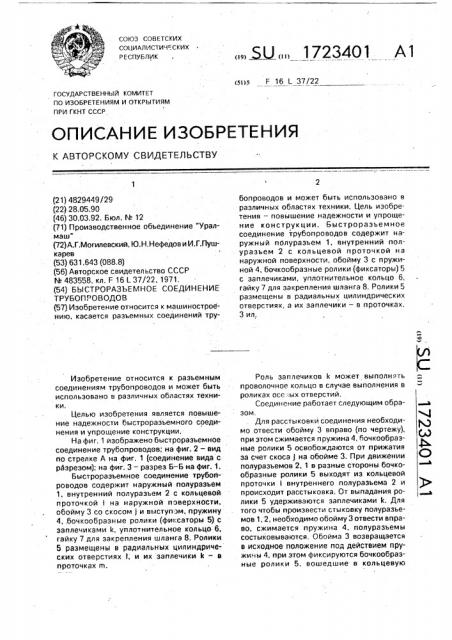

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4829449/29 (22) 28.05.90 (46) 30,03.92. Бюл. ¹ 12 (71) Производственное объединение "Уралмаш" (72)А.Г.Могилевский, Ю.Н,НефедовиИ.Г.Пушкарев (53) 631.643 (088,8) (56) Авторское свидетельство СССР

¹ 483558, кл. F 16 1 37/22, 1971, (54) БЫСТРОРАЗЪЕМНОЕ СОЕДИНЕНИЕ

ТРУБОПРОВОДОВ (57) Изобретение относится к машиностроению, касается разъемных соединений труИзобретение относится к разъемным соединениям трубопроводов и может быть использовано в различных областях техники.

Целью изобретения является повышение надежности быстроразъемного соединения и упрощение конструкции, На фиг. 1 изображено быстрораэъемное соединение трубопроводов; на фиг. 2 — вид по стрелке А на фиг. 1 (соединение вида с разрезом); на фиг. 3 — разрез Б — Б на фиг. 1.

Быстроразъемное соединение трубопроводов содержит наружный полуразъем

1, внутренний полуразъем 2 с кольцевой проточкой на наружной поверхности, обойму 3 со скосом j и выступом, пружину

4, .бочкообразные ролики (фиксаторы 5) с заплечиками k, уплотнительное кольцо 6, гайку 7 для закрепления шланга 8. Ролики

5 размещены в радиальных цилиндрических отверстиях 1; и их заплечики k — в проточках m.

„„Gal „„1723401 А1 бопроводов и может быть использовано в различных областях техники. Цель изобретения — повышение надежности и упрощение конструкции. Быстроразъемное соединение трубопроводов содержит наружный полураэъем 1, внутренний полуразъем 2 с кольцевой проточкой на наружной поверхности, обойму 3 с пружиной 4, бочкообразные ролики (фиксаторы) 5 с заплечиками, уплотнительное кольцо 6, гайку 7 для закрепления шланга 8. Ролики 5 размещены в радиальных цилиндрических отверстиях, а их эаплечики — в проточках.

3 ил.

Роль заплечиков k может выполнять проволочное кольцо в случае выполнения в роликах осе:.ых отверстий, Соединение работает следующим образом.

Для расстыковки соединения необходимо отвести обойму 3 вправо (по чертежу), при этом сжимается пружина 4, бочкообразные ролики 5 освобождаются от прижатия за счет скоса j на обойме 3. При движении полуразъемов 2, 1 в разные стороны бочкообразные ролики 5 выходят из кольцевой проточки внутреннего полуразъема 2 и происходит расстыковка. От выпадания ролики 5 удерживаются эаплечиками k. Для того чтобы произвести стыковку полуразъемов 1, 2, необходимо обойму 3 отвести вправо, сжимается пружина 4, полураэъемы состыковываются. Обойма 3 возвращается в исходное положение под действием пружи. ы 4, при этом фиксируются бочкообразные ролики 5, вошедшие в кольцевую

1 723401 проточку! внутреннего полуразъема 2. При отведении обоймы 3 вправо (по чертежу) бочкообразные ролики 4 5 удерживаются от выпадения наружу скосом J. Ограничителем хода обоймы 3 является торец гайки 7.

Формула изобретения

Быстроразъемное соединение трубопроводов, содержащее наружный полуразьем с размещенными в радиальных отверстиях фиксаторами, внутренний полуразъем с кольцевой выемкой на наружной поверхности под фиксаторы, подпружиненную обойму с кольцевым выступом и со скосом на внутренней поверхности, о т л и ч аю щ е е с я тем, что, с целью повышения надежности и упрощения конструкции, фик5 саторы выполнены в виде бочковидных роликов с заплечиками, причем радиальные отверстия для размещения роликов выполнены в наружном полуразъеме цилиндрическими, а заплечики роликов размещены в

10 кольцевых проточках, выполненных на поверхности наружного полуразъема между радиальными отверстиями.

1723401

Составитель В. Бухарев

Редактор Л. Народная Техред M.Ìîðãåíòàë Корректор А. Осауленко

Заказ 1056 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35, Раушская наб.. 4/5

Производственна-издательский комбинат "Патент", r. ужгород, yn,Гагарина, 101
