Реферат



Изоб ретен ие от н осится к оптическому приборостроению, в частности к устройствам для испытания оптических следящих систем . Цель изобретения - увеличение Диапазона углов взаимного перемещения источника излучения относительно оптической системы. Стенд содержит источник 1 излучения, объектив 2, первое основание, на котором закреплены первое 4 и второе 5

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (! 9.) (I I ) (sI)s G 01 М 11/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4778798/10 (22) 04;01.90 (46):30.03.92. Бюл. N. 12 (71) Самарское научно-производственное объединение автоматических систем (72) А.А.Мусатов (53) 681.4(088.8) (56) Авторское. свидетельство СССР

М 362217, кл. G 01 М 11/00, 1971.

Приборы и системы управления, 1968, М 6, с. 59.

2 (54) СТЕНД ДЛЯ ИСПЫТАНИЯ ОПТИЧЕСКИХ СИСТЕМ (57) Изобретение относится к оптическому приборостроению, в частности к устройствам для испытания оптических следящих систем. Цель изобретения — увеличение диапазона углов взаимного. перемещения источника излучения относительно оптической системы. Стенд содержит источник 1 излучения, объектив 2, первое основание, на котором закреплены первое 4 и второе 5

1723477 плоские зеркала. Плоское зеркало 5 установлено с воэможностью поворота относительно зеркала 4. На первом основании выполнена С-образная направляющая с центром кривизны, совпадающим с центром входного зрачка исследуемой оптической системы 7. На направляющей установлено второе основание 8, на котоИзобретение относится к оптическому приборостроению, в частности к устройствам для испытаний оптических следящих систем.

Известно оптическое контрольное устройство, состоящее из источника излучения, коллиматора, плоского зеркала, расположенного под углом к оптической оси, и качающегося плоского зеркала, расположенного перед приемником.

Недостатками данного устройства являются сравнительно малый угол качания зеркала и перемещение его только в одной плоскости, что ограничивает число измеряемых параметров.

Наиболее близким к предлагаемому является устройство для измерения параметров оптической системы, состоящее из источника излучения, объектива, передний фокус которого совпадает с источником излучения, первого основания, установленного с возможностью поворота вокруг оси объектива, первого и второго плоских зеркал, установленных на первом основании, второе из которых установлено с возможностью поворота относительно первого, а также узел установки исследуемых оптических систем.

Недостатком. известного устройства является то, что ограничен диапазон углов взаимного перемещения источнйка излучения относительно оптической системы.

Цель изобретения — увеличение диапазона углов взаимного перемещения источ.ника излучения относительно оптической системы.

Поставленная цель достигается тем, что в стенде для испытания оптических систем на первом основании выполнена направляющая с центром кривизны, совпадающим с центром входного зрачка оптической системы, на которой размещено с возможностью пвремещения второе основание с установленными на нем третьим и четвертым плоскими зеркалами, причем третье зеркало установлено с возможностью поворота относительно четвертого, при этом второе и ром установлены третье и четвертое плоские зеркала 9 10. Плоские зеркала 5 и 9 соединены между собой шатунной тягой.

Движение основания 8 осуществляется приводом 13. Оптическая система 7 закреплена в трехстепенном карданном подвесе. 17.

Точность отслеживается отсчетными устройствами 21 — 23. 2 ил. третье плоские зеркала связаны между собой шатунной тягой в виде кинематической пары, жестко связанной с одним иэ зеркал, а узел установки оптических систем выпол.5 нен в виде трехстепенного карданного подвеса.

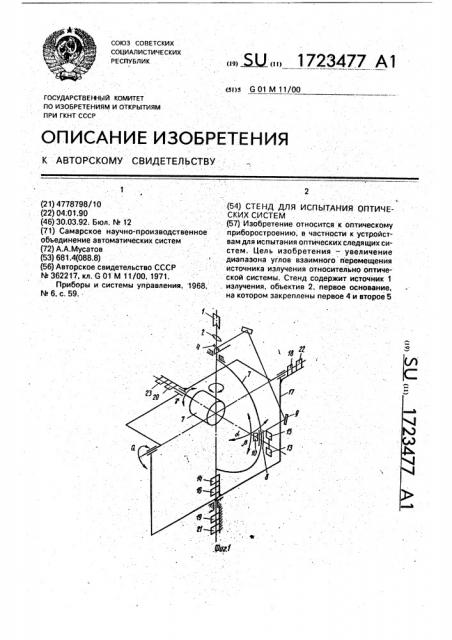

На фиг.1 представлена кинематическая схема стенда; на фиг.2 — схема установки зеркал.

10 Стенд содержит (фиг,1) источник 1 излучения, объектив 2, передний фокус которого совпадает с источником 1 излучения, первое основание 3, установленное с возможностью поворота вокруг оси объектива 2, На, 15 первом основании 3 жестко закреплены первое 4 и второе 5 плоские зеркала. Второе зеркало 5 установлено с возможностью по- ворота относительно первого зеркала 4. На первом основании 3 выполнена С-образная

20 направляющая 6 с центром кривизны, совпадающим с центром входного зрачка исследуемой оптической системы 7. На

С-образной направляющей 6 установлено с возможностью перемещения второе осно25 вание 8, на котором установлены третье 9 и четвертое 10 плоские зеркала. Третье зеркало 9 установлено с возможностью поворота относительно четвертого зеркала 10, которое своей отражающей поверхностью по30 вернуто в сторону входного зрачка оптической системы 7. Для обеспечения постоянства .оптической связи между вторым

5 и третьим 9 зеркалами они кинематически соединены между собой шатунной тягой 11

35 (фиг.2); при этом одно из зеркал, например третье зеркало 9, соединено с тягой 11 жестко, а зеркало 5 образует с тягой 11 поступательную пару 12. Движение второго основания 8 с вторым зеркалом 5 осуществляется приво40 дом 13 по углу места ф = и 70О), а вместе с первым основанием 3 приводом 14- по азимуту(а= + 90О). Точность движения в двух плоскостях отслеживается устройствами 15 и 16. Исследуемая оптическая система 7 за45 креплена в узле установки оптических систем в виде. трехстепенного карданного подвеса 17. Центр входного зрачка оптической системы 7 совпадает с точкой О пере1723477

5 6. сечения осей кардана, обеспечивающего аналогичными параметрами,снимаемымис перемещения исследуемой оптической сис- оптической системы 7, и определяют статитемы координат XYZ нэ угол тангажа Q = . ческие, динамические и энергетические ха= 80":приводом 18, по курсу на угол ф= рактеристики отслеживания.

= 180 приводом 19 и по крену на угол.у- 5. Изобретение дает воэможность воспро-+360 приводом 20. Для отслеживания изводить широкий диапазон траекторий точности движения по указанным координа- движения луча и приемного устройства по там устройство имеет отсчетные устройства задаваемому закону с достаточной точно21-23. стью воспроизведения этого закона. Устройство работает следующим обра- 10 зом. Формула изобретения . Излучаемый источником 1 луч попэдает. Стенд для испйтания оптических сиса объектив 2, и, так как источник 1 находится тем, содержащий источник излучения, объв фокусе объектива 2. последний формирует ектив, передний фокус которого совпадает с параллельный пучок излучения с заданны- 15 источником излучения; первое основание, мифотометрическими параметрами, Парал- установленное с возможностью поворота лельный пучок проходит через. систему вокруг оси объектива, первое и второе плозеркал 4,5,9 и 10 и попадает на входной. ские зеркала. размещенные.на первом.осзрачок оптической системы 7. Подают пита- новании, второе зеркало установлено с ние на приводы 13 и 14, которые прйводят в 20 возможностью поворота относительно пердвижение основание 8 с зеркалами 9 и 10 по вого. и узел установки оптической системы; заданному закону, Так как основание 8 c . отличающийся тем, что, с целью зеркалом 9 движется по направляющей 6.с увеличения диапазона углов взаимного пецентром кривизны в точке О, в которой рас- ремещения источника излучения относиположен входной зрачок оптической систе-. 25 тельно оптической системы, нэ первом мы 7. то всегда существует оптическая связь основании выполнена направляющая с ценмежду оптической системой 7 и зеркалом 9 тром кривизны, совпадающим с центром независимо от траектории движения по- . входного зрачка оптической системы, на коследнего. Входной зрачок оптической сис- торой размещено с возможностью переметемы 7 отслеживает относительное. 30 щения второе основание сустановленными изменение углового пбложения ЛВ по ази- на.нем третьим и четвертым плоскими зермуту и углу места. Одновременно с привода- калами, причем третье зеркало установлено ми 13 и 14 включаются приводы 18-20, с возможностью поворота относительно обеспечивающиеимитациюдвиженияолти- . четвертого, при этом второе и третье плоческой системы 7 по траектории встречи, 35 ские зеркала связаны между собой шатункоторую выбирают в зависимости от методе ной тягой в виде кинематической пары, наведения. Снимают данные с отсчетных жестко связанной с одним иэ зеркал, а узел устройств 15,16,21-23 и,. зная параметры установки оптической системы выполнен в формируемого пучка, сопоставляют их с виде трехстепенного карданного подвеса.

1723477

Фиг. 2
