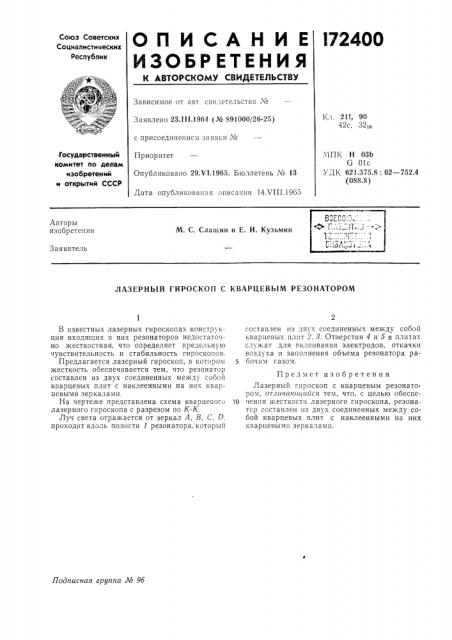

l72 400

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 211, 90

42с, 321о

Заявлено 23.111.1964 (Л5 891000/26-25) с присоединением заявки №

Государственный комитет по делам изобретений и открытий СССР

МПК Н ОЗЬ

G 01с

УДК 621.375.8; 62 — 752,4 (088.8) Приоритет

Опубликовано 29.Ч1.1965. Бюллетень № 13

Дата опубликования описания 14 Ч111.1965

Авторы изобретения

М. С. Слащин и Е. И. Кузьмин

Заявитель

ЛАЗЕРНЫЙ ГИРОСКОП С КВАРЦЕВЫМ РЕЗОНАТОРОМ

Подписная группа № 9б

В известных лазерных гироскопах конструкция входящих в них резонаторов недостаточно жесткостная, что определяет предельную чувствительность и стабильность гироскопов.

Предлагается лазерный гироскоп, в котором жесткость обеспечивается тем, что резонатор составлен из двух соединенных между собой кварцевых плит с наклеенными на них кварцевыми зеркалами.

На чертеже представлена схема кварцевого лазерного гироскопа с разрезом по К-К.

Луч света отражается от зеркал Л, В, С, D, проходит вдоль полости 1 резонатора, который составлен из двуi соединенных между собой кварцевых плит ), 8. Отверстия 4 и 5 в плитах служат для вклеивания электродов, откачки воздуха и заполнения объема резонатора ра5 бочим газом.

Предмет изобретения

Лазерный гироскоп с кварцевым резонатором, отличающийся тем, что, с целью обеспе)о ченпя жесткости лазерного гироскопа, резонатор составлен из двух соединенных между собой кварцевых плит с наклеенными на них кварцевыми зеркгламп.
