Устройство для центрирования рельсов при контактной стыковой сварке

Устройство для центрирования рельсов при контактной стыковой сварке

Иллюстрации

Показать все

Реферат

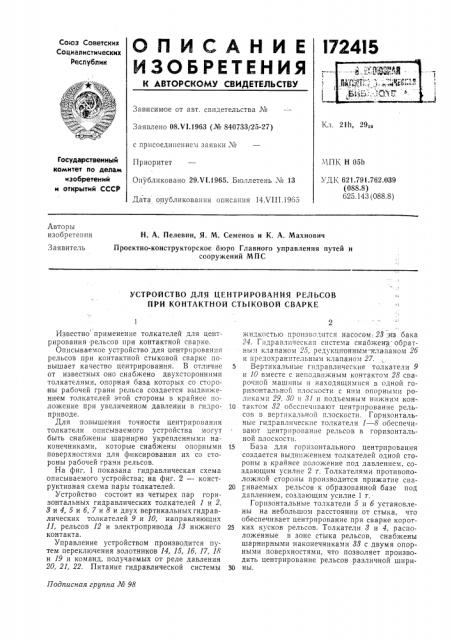

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

I724I5

Совоз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 2111 29то

Заявлено 08.V1.1963 (¹ 840733/25-27) с присоединением заявки Ж

Приоритет

Государственный комитет ло делам изобретений и открытий СССР

МПК Н 05Ь

Опубликовано 29Л 1.1965. Бюллетень ¹ 13

УД К 621.791.762.039 (088.8)

625. 143 (088.8) Дата опубликования описания 14Х1П.1965

Авторы изобретения

Н. А. Пелевин, Я. М. Семенов и К. А. Махиович

Заявитель

Проектно-конструкторское бюро Главного управления путей и сооружений МПС

УСТРОЙСТВО ДЛЯ ЦЕНТРИРОВАНИЯ РЕЛЬСОВ

ПРИ КОНТАКТНОЙ СТЫКОВОЙ СВАРКЕ

17одписная аруппа № 98

Известно применение толкателей для центрирования -рельсов при контактной сварке.

Описываемое устройство для центрирования рельсов при контактной стыковой сварке повышает качество центрирования. В отличие от известных оно снабжено двухсторонними толкателями, опорная база которых со стороны рабочей грани рельса создается выдвижением толкателей этой стороны в крайнее положение при увеличенном давлении в гидроприводе.

Для повышения точности центрирования толкатели описываемого устройства могут быть снабхкены шарнирно укрепленными наконечниками, которые снабжены опорными поверхностями для фиксирования их со стороны рабочей грани рельсов.

На фиг. 1 показана гидравлическая схема описываемого устройства; на фиг. 2 — конструктивная схема пары толкателей.

Устройство состоит из четырех пар горизонтальных гидравлических толкателей 1 и 2, 8 и 4, 5 и б, 7 и 8 и двух вертикальных гидравлических толкателей 9 и 10, направляющих

11, рельсов 12 и электропривода 18 нижнего контакта.

Управление устройством производится путем переключения золотников 14, 15, 1б, 17, 18 и 19 и команд, получаемых от реле давления

20, 21, 22. Питание гидравлической системы жидкостью производится насосом, 28 из. бака

24. Г ippa13ли I el

5 Вертикальные гидравлические толкатели 9 и 10 вместе с неподвижным контактом 28 сварочной машины и находящимися в одной горизонтальной плоскости с ним опорными роликами 29, 80 и 81 и подъемным нижним кон-.

10 тактом 82 обеспечивают центрирование рельсов в вертикальной плоскости. Горизонтальные гидравлические толкатели 1 — 8 обеспечивают центрирование рельсов в горизонтальной плоскости.

15 База для горизонтального центрирования создается выдвижением толкателей одной стороны в крайнее положение под давлением, создающим усилие 2 т. Толкателями противоположной стороны производится прижатие сва20 гиваемых рельсов к образованной базе под давлением, создающим усилие 1 т.

Горизонтальные толкатели 5 и б установлены на небольшом расстоянии от стыка, что обеспечивает центрирование при сварке корот25 ких кусков рельсов. Толкатели 8 и 4, расположенные в зоне стыка рельсов, снабжены шарнирными наконечниками 88 с двумя опорными поверхностями, что позволяет производить центрирование рельсов различной шири30 ны.

172415

Предмет изобретения

1. Устройство для центрирования рельсов при контактной стыковой сварке, содержащее толкатели с гидроприводом, отличающееся тем, что, с целью повышения качества центрирования, устройство снабжено двухсторонними толкателями, опорная база которых со стороны рабочей грани рельса создается выдви>кением толкателей этой стороны в крайнее поло>кение при увеличенном давлении в гпдроприводе.

2. Устройство по п. 1, отличающееся тем, что для повышения точности центрирования

"го толкатели, расположенные в зоне стыка, снаб>кены шарнирно укрепленными наконечниками, которые снабжены опорными поверхностями для фиксирования их со стороны рабочей грани рельсов.

1О
