Реферат



Изобретение относится к медицинской технике, а именно к устройствам для массажа . Цель изобретения - повышение эффективности воздействия за счет обеспечения теплового воздействия. Для этого ролики выполнены из войлока. 3 з.п. ф-лы, 2 ил.

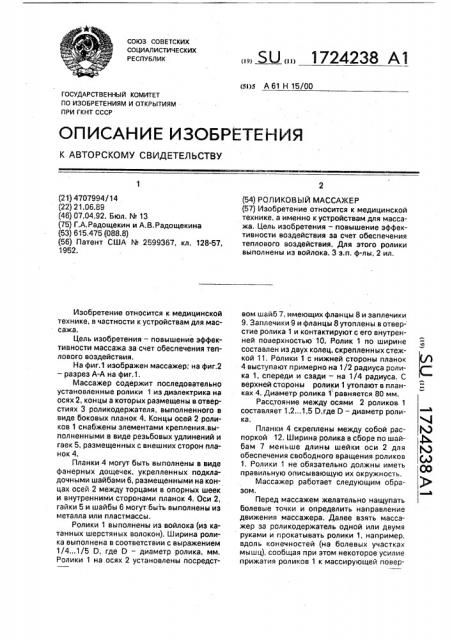

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 А 61 Н 15/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4707994 14 (22) 21.06.89 (46) 07.04.92. Бюл. М 13 (75) Г.А.Радощекин и А.В.Радощекина (53) 615.475 (088.8) (56) Патент США М 2599367, кл. 128-57, 1952.

Изобретение относится к медицинской технике, в частности к устройствам для массажа.

Цель изобретения — повышение эффективности массажа за счет обеспечения теплового воздействия.

На фиг.1 изображен массажер; на фиг,2 — разрез А-А на фиг.1.

Массажер содержит последовательно установленные ролики 1 из диэлектрика на осях 2, концы а которых размещены в отверстиях 3 роликодержателя, выполненного в виде боковых планок 4. Концы осей 2 роликов 1 снабжены элементами крепления,выполненными в виде резьбовых удлинений и гаек 5, размещенных с внешних сторон планок 4.

Планки 4 могут быть выполнены в виде фанерных дощечек, укрепленных подкладочными шайбами 6, размещенными на концах осей 2 между торцами в опорных шеек и внутренними сторонами планок 4. Оси 2, гайки 5 и шайбы 6 могут быть выполнены из металла или пластмассы.

Ролики 1 выполнены из войлока (из катанных шерстяных волокон). Ширина ролика выполнена в соответствии с выражением

1/4...1/5 D, где 0 — диаметр ролика, мм, Ролики 1 на осях 2 установлены посредст„„SU „„1724238 А1 (54) РОЛИКОВЫЙ МАССАЖЕР (57) Изобретение относится к медицинской технике, а именно к устройствам для массажа, Цель изобретения — повышение эффективности воздействия за счет обеспечения теплового воздействия. Для этого ролики выполнены из войлока. 3 з.п, ф-лы, 2 ил, вом шайб 7, имеющих фланцы 8 и заплечики

9. Заплечики 9 и фланцы 8 утоплены в отвер- стие ролика 1 и контактируют с его внутренней поверхностью 10. Ролик 1 по ширине составлен из двух колец, скрепленных стежкой 11. Ролики 1 с нижней стороны планок

4 выступают примерно на 1/2 радиуса ролика 1, спереди и сзади — на 1/4 радиуса. С верхней стороны ролики 1 утопают в планках 4. Диаметр ролика 1 равняется 80 мм.

Расстояние между осями 2 роликов 1 составляет 1,2...1,5 D,ãäå D — диаметр ролика.

Планки 4 скреплены между собой распоркой 12. Ширина ролика в сборе по шайбам 7 меньше длины шейки оси 2 для обеспечения свободного вращения роликов

1, Ролики 1 не обязательно должны иметь правильную описывающую их окружность.

Массажер работает следующим образом, Перед массажем желательно нащупать болевые точки и определить направление движения массажера. Далее взять массажер за роликодержатель одной или двумя руками и прокатывать ролики 1, например, вдоль конечностей (на болевых участках мышц), сообщая при этом некоторое усилие прижатия роликов 1 к массирующей повер1724238 хности тела. Оси 2 роликов 1 при работе неподвижны.

Массажер можно прокатывать след в след либо брать направление движения под некоторым углом к технологической оси массажера,(5...10 ), вызывая тем самым некоторое притормаживание роликов, что повышает эффект трения шерстяных волокон роликов массажера относительно массируемого участка тела больного, Если болевые ощущения мышечных участков тела или поясничной области снижаются, значит направление движения массажера выбрано верно. Сеанс массажа длится 5- 8 мин.

Роликодержатель выполнен жестким из фанерных дощечек и в нем размещены два последовательно расположенных ролика 1.

Это позволяет создать локальные усилия прижима роликов 1 к массируемому участку тела, выбрав при этом любое направление вдоль, либо поперек, либо под углом к продольному направлению. Массаж позвоночника может осуществляться как продольным перемещением массажера (вдоль позвоночника), так и под углом к нему.

Материал роликов (войлок) позволяет за счет трения обеспечить во время процедуры

5 тепловое воздействие, Формула изобретения

1. Роликовый массажер, содержащий диэлектрические ролики, последовательно установленные на осях, закрепленных в от10 верстиях роликодержателя, выполненного в виде боковых планок, отл и ч а ю щи и с я тем, что, с целью повышения эффективности массажа за счет обеспечения теплового воздействия, ролики выполнены из войлока.

15 2. Массажер поп.1, отл и ча ющийс я тем, что, боковые планки со стороны, противоположной рабочей поверхности массажера, выполнены с высотой, превышающей радиус роликов, 20 3, Массажер по п.1, о т л и ч а ю щ и йс я тем, что ролики выполнены из нескольких колец, соединенных стежкой, 4. Массажер по п.1, о т л и ч а ю щ и йс я тем, что ролики установлены на осях с

25 помощью шайб с опорными заплечиками и фланцами.
