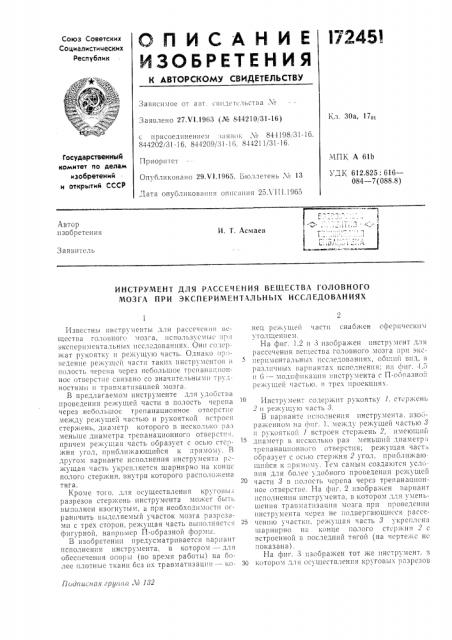

17245) ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. C»ii,тетсльства ¹

Заявлено 27.V1.1963 (№ 844210131-16) Кл. 30а, 17о, с присоединением заявок ¹ 844198, 31-16, 844202!31-16, 844209/31-16, 814211/31-16.

Государственный комитет по делам изобретений и открытий СССР

МПК А 61Ь

Приоритет

Опубликовано 29.VI.1965. Вюллетень № 13

Дата опубликования описа1шя 25А 111.1965

У„(К 612.825: 616—

084 — 7 (088.8) Автор изобретения

И. Т, Асмаев

Заявитель

ИНСТРУМЕНТ ДЛЯ РАССЕЧЕНИЯ ВЕЩЕСТВА ГОЛОВНОГО

МОЗГА ПРИ ЭКСПЕРИМЕНТАЛЬНЬ!Х ИССЛЕДОВАНИЯХ

111)дггипнп)г гру1ггга Л 132

Известны инструменты для рассечения вещества головного мозга, использусмыс пр,t экспериментальных llccледоваииях. Они содержат рукоятку и режушую часть. Однако проведение режущей части таки. . инструментов в полость черепа через небольшое трспанаиионнос отверстие связано со значительными тру 1ностями ii травматизацией мозга.

В предлагаемом инструменте длл удобства проведения режущей части в полость черепа через небольшос трепанационное отверстие между режущей частью и рукояткой встроен стержень, диаметр которого в несколько раз меньше диаметра трепанационного отверстия. причем режушая часть образует с осью стержня угол, прибли>каюшийся к прямому. В другом варианте исполнения инструмента режущая часть укрепляется шарнирно на концс полого стержня, внутри которого расположена тяга.

Кроме того. для осуществления кругои,1х разрезов стержень инструмента может оыть выполнен изогнутым, а при необходимости 01 раничить выделяемый участок мозга разрезами с трех сторон, режушая часть выиолнястсл фигурной. например П-образной формы.

В изобретении предусматривается вариант исполнения инструмента, в котором — — для обеспечения опоры (во время работы) на более плотные ткани без их травмBTII33Utltt — конец режущей части снабжен сферическим утолщением.

На фиг. 1,2 и 3 изображен инструмент для рассечения ве1цества головного мозга;1ри экспериментальных исследования.„ооший вид, в различны.; вариантах испо IHpHItH; на фиг. 4.5

l1 6 — модификация 11нструмента с П-оог1азной рсжушеи частью, H трех проекциях.

Инстр; меHT coдержит рх K05!TI x 1, стер>1 .сиь

2 и режуцгуlо часть 3.

В 1)aj)ttaHTC iiñèîëíåíèÿ инструмента. изображенном на фиг. 1, между ре>кушей частью 3

» рукояткой 1 встроен стержень ), имеющий диаметр в нссколько раз меньши11 диаметр:. треианационного отверстия; режущая часть образует с осью стержня 2 уго1, прибли>каюшийся к прямому. Тем самым создаются уело вия для более удооного проведения режущей части 3 в полость lcðåïà через трепанационное отверстие. На фиг. 2 изображен гариант исполнения инструмента, в котором длл уменьшения Tj)aHitaTII3aulttt мозга при проведении инструмента через не подвергаюшисся рассе25 t 5, гцая часть 3 ) кре11л HH шарнирно на конце полого стержня 2 с встроенной в последний тягой (на черте;кс нс показана).

На фиг. 3 изооражен тот же инструмент. в

30 котором для осушествленил круговых разрезов ))((> (()! 1 ()>:; (<.

J, l

Р:"г,>,Г

<>, () Фи," 7
