Реферат



Изобретение относится к авиационной технике, а именно к устройствам для обеспечения взрывопожаробезопасного размещения в гермокабине топливных кессон-баков. Целью изобретения является улучшение эксплуатационной надежности и снижение веса. Устройство для защиты гермокабины летательного аппарата содержит эластичную оболочку 1, дополнительную к обшивке 2 гермокабины. Обшивка 2 служит стенкой кессон-бака 3. Полость, образованная стенкой кессон-бака 3 и эластичной оболочкой 1, через отверстие 4 соединена с пороговым вакуумметром 5. который снабжен двух позиционной мембраной 6 и подвижным 7 и неподвижным 8 электроконтактами, связанными через преобразователь 9 с индикатором 10. Если герметичность обшивки 2 нарушена, гермокабину защищает эластичная оболочка 1, а в результате повышения давления при натекании воздуха из гермокабины в полость между обшивкой 2 и эластичной оболочкой 1 двухпозиционная мембрана 6 порогового вакуумметра 5 переходит в верхнее положение , замыкая контакты 7 и 8. При этом преобразователь 9 переводит индикатор 10 на указание нарушения герметичности обшивки 2. 1 з.п. ф-лы, 1 ил.

СОК>3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

y<)s В 64 О 37/30

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ а-кессона ,гамис есмая ау ллеюаг

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4850916/23 (22) 18.07.90 (46) 07.04,92. Бюл. N. 13 (71) Государственый научно-исследовательский институт гражданской авиации (72) В.Г.Калайда (53) 629.7.064.3 (088.8) (56) Патент США

М 4393997, кл. 244-135, 1983. (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ГЕРМОКАБИНЫ ЛЕТАТЕЛЬНОГО АППАРАТА (57) Изобретение относится к авиационной технике, а именно к устройствам для обеспечения взрывопожаробезопасного размещения в гермокабине топливных кессон-баков.

Целью изобретения является улучшение эксплуатационной надежности и снижение веса. Устройство для защиты гермокабины летательного аппарата соде ржит эластичную оболочку 1, дополнительную к обшивке

„„53J „„1724514 А1

2 гермокабины. Обшивка 2 служит стенкой кессон-бака 3. Полость, образованная стенкой кессон-бака 3 и эластичной оболочкой 1, через отверстие 4 соединена с пороговым вакуумметром 5. который снабжен двухпозиционной мембраной 6 и подвижным 7 и неподвижным 8 электроконтактами, связанными через преобразователь 9 с индикатором 10. Если герметичность обшивки 2 нарушена, гермокабину защищает эластичная оболочка 1, а в результате повышения давления при натекании воздуха из гермокабины в полость между обшивкой 2 и эластичной оболочкой 1 двухпозиционная мембрана 6 порогового вакуумметра 5 переходит в верхнее положение, замыкая контакты 7 и 8. При этом преобразователь 9 переводит индикатор

10 на указание нарушения герметичности обшивки 2. 1 з.п, ф-лы, 1 ил.

1724514

Устройство работает следующим образом.

При подготовке устройства к эксплуатации посредством аэродромного вакуумного насоса через штуцер 11 и кран 12 производят вакуумирование полости между обшивкой 2 и герметичной оболочкой 1, после чего кран 12 закрывают. При этом двухпозиционная мембрана 6 вакуумметра 5 находится в нижнем (условно) положении, контакты 7 и

8 разомкнуты и с помощью преобразователя 9 на индикаторе 10 обозначено подтверждение герметичности обшивки 2.

Изобретение относится к авиационной технике, а именно к устройствам для обеспечения взрывопожаробезопасного размещения в гермокабине топливных кессон-баков.

Известно устройство для защиты гермокабины летательного аппарата, содержащее обшивку гермокабины и герметичную оболочку, установленную между кессон-баком и обшивкой гермокабины, Недостатком известного устройства является нагружение оболочки полным перепадом давления, характерным для гермокабины, в результате чего оболочка должна быть достаточно массивной, что не является удачным при жестких общих весовых ограничениях по конструкции самолета.

Цель изобретения — улучшение эксплуатационной надежности и снижение веса.

Поставленная цель достигается тем, что устройство для защиты гермокабины летательного аппарата, содержащее обшивку гермокабины и герметичную оболочку, установленную между кессон-баком и обшивкой гермокабины, снабжено пороговым вакуумметром, соединенным через преобразователь с индикатором, а герметичная оболочка выполнена эластичной, размещена внутри кессон-бака и образует совместно с обшивкой гермокабины вакуумируемую полость, сообщенную с пороговым вакуумметром, а также тем, что герметичная оболочка размещена снаружи кессон-бака внутри гермокабины.

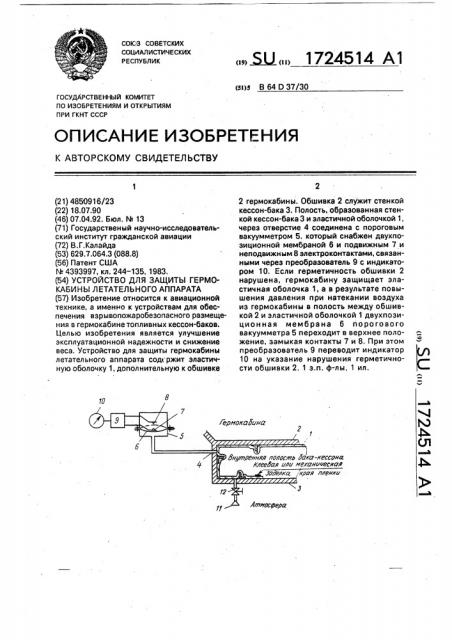

На чертеже изображено устройство для защиты гермокабины летательного аппарата.

Устройство содержит эластичную оболочку 1, дополнительную к обшивке 2 гермокабины. Обшивка 2. служит стенкой кессон-бака 3. Полость, образованная стенкой кессон-бака 3 и герметичной оболочкой

1, через отверстие 4 соединена с пороговым вакуумметром 5, который снабжен двухпозиционной мембраной 6 и подвижным 7 и неподвижным 8 электроконтактами. Пороговый вакуумметр 5 соединен через преобразователь 9 с индикатором 10.

В стенке кессон-бака 3 могут быть установлены штуцер 11 и кран 12 вакуумирования, Герметичная оболочка 1 может быть размещена как внутри, так и снаружи кессон-бака 3.

10

Если герметичность обшивки 2 нарушена, гермокабину защищает оболочка 1, а в результате повышения давления при натекании воздуха из гермокабины в полость между обшивкой 2 и герметичной оболочкой

1 двухпозиционная мембрана 6 порогового вакуумметра 5 переходит в верхнее положение, замыкая контакты 7 и 8, При этом преобразователь 9 переводит индикатор 10 на указание нарушения герметичности обшивки 2. Штуцер 11 также служит для периодического восстановления вакуумирования, Изобретение позволяет повысить эксплуатационную надежность защиты гермокабины от натекания топлива и его паров и

30 уменьшить вес конструкции воздушного судна.

Формула изобретения

1. Устройство для защиты гермокабины летательного аппарата, содержащее обшивку гермокабины и герметичную оболочку, установленную между кессон-баком и обшивкой гермокабины, о т л и ч а ю щ е е с я тем, что, с целью улучшения эксплуатационной надежности и снижения массы, оно снабжено пороговым вакуумметром, соединенным через преобразователь с индикатором, а герметичная оболочка выполнена эластичной, размещена внутри кессон-бака и образует совместно с обшивкой гермокабины вакуумируемую полость, сообщенную с пороговым вакуумметром.

2. Устройство по п.1, о т л и ч а ю щ е ес я тем, что герметичная оболочка размещена снаружи кессон-бака внутри гермокабины.
