Реферат



Изобретение относится к горному делу. Цель изобретения - повышение надежности и снижение эксплуатационных затрат при обслуживании концевой головки. Концевая головка конвейера включает раму, на боковинах 1 которой посредством осей с возможностью вращения вокруг них установлены упорные элементы - ролики 7, которые взаимодействуют с цапфами 6 барабана . Продольные оси роликов 7 смещены относительно продольных осей цапф 6 барабана вниз и в сторону действия на барабан тягового усилия от тягового органа и установлены в кронштейнах 8 с возможностью перестановки по вертикали относительно оснований 2 боковины 1 рамы, а опоры выполнены в виде ползунов 4. Величину смещения вниз продольных осей роликов относительно продольных осей цапф барабана определяют из следующего соотношения: , мм, где Н - величина смещения вниз продольных осей роликов относительно продольных осей цапф барабана, мм; D-диаметр ролика, мм; d - диаметр цапфы барабана, мм; Р - вес барабана, кгс; Q - тяговое усилие, кгс; К - корректирующий коэффициент, равный 0,95. Отношение диаметра ролика к диаметру цапфы барабана определяется из следу3 ющего соотношения: з.п.ф-лы, 3 ил. СП

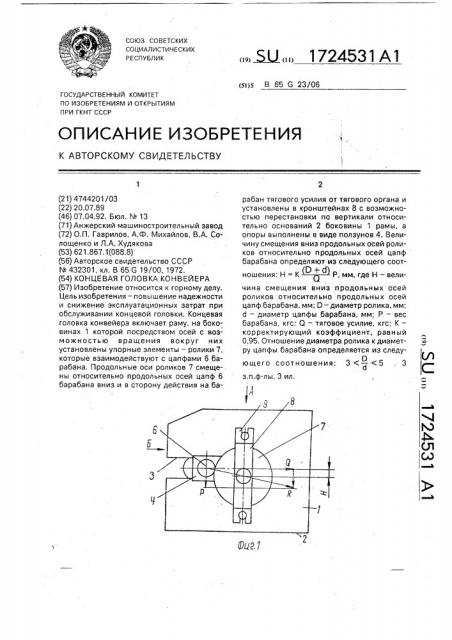

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з В 65 G 23/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ з.n....ф-лы, 3 ил. (21) 4744201/03 (22) 20.07.89 (46) 07.04.92. Бюл. N 13 (71) Анжерский машиностроительный завод (72) О.П. Гаврилов, А.Ф. Михайлов, В.А. Солощенко и Л,А. Худякова (53) 621.867,1(088.8) (56) Авторское свидетельство СССР

N 432301, кл, В 65 G 19/00, 1972. (54) КОНЦЕВАЯ ГОЛОВКА КОНВЕЙЕPA (57) Изобретение относится к горному делу.

Цель изобретения — повышение надежности и снижение эксплуатационных затрат при обслуживании концевой головки. Концевая головка конвейера включает раму, на боковинах 1 которой посредством осей с возможностью вращения вокруг них установлены упорные элементы — ролики 7, которые взаимодействуют с цапфами 6 барабана, Продольные оси роликов 7 смеще-. ны относительно продольных осей цапф 6 барабана вниз и в сторону действия на ба„, . Ж,, 1724531 А1 рабан тягового усилия от тягового органа и установлены в кронштейнах 8 с возможностью перестановки по вертикали относительно оснований 2 боковины 1 рамы, а опоры выполнены в виде ползунов 4. Величину смещения вниз продольных осей роликов относительно продольных осей цапф барабана определяют из следующего соотношения: Н = К

D+d

Р, мм, где Н вЂ” величина смещения вниз продольных осей роликов относительно продольных осей цапф барабана, мм; D äèàìåòð ролика, мм;

d — диаметр цапфы барабана, мм; P — вес барабана, кгс; Q — тяговое усилие, кгс; К— корректирующий коэффициент, равный

0,95. Отношение диаметра ролика к диаметру цапфы барабана определяется из следу0 ющего соотношения; 3 (— (5 . 3 о

1724531

Изобретение относится к горной промышленности, а именно к оборудованию для доставки угля или других горных пород.

Известны конструкции концевых головок скребковых конвейеров, в которых барабан с гнездами для звеньев тяговых цепей располагается на двух подшипниковых опорах, установленных в боковинах рамы конвейера.

Однако такие концевые головки сложны в изготовлении.

Наиболее близка к предлагаемому изобретению принятая в качестве прототипа конструкция головки скребкового конвейера, включающая боковины рамы с основаниями, имеющими пазы, в которых установлены опоры, при этом опоры выполнены в виде корпусов с установленными в них подшипниками, в которых размещены цапфы барабана.

Основными недостатками такой головки являются низкая надежность в работе и высокие эксплуатационные затраты, что объясняется работой конвейера в среде с повышенной влажностью, запыленностью и абразивностью, Цель изобретения — повышение надежности и снижение эксплуатационных затрат и трудоемкости переналадки концевой головки при работе в различных условиях.

Поставленная цель достигается за счет того, что на боковинах рамы посредством осей с возможностью вращения вокруг них соосно установлены упорные элементы, выполненные в виде роликов, которые взаимодействуют с цапфами барабана. Причем продольные оси .роликов смещены относительно продольных осей цапф барабана вниз и в сторону действия на барабан тягового усилия от тягового органа, а опоры выполнены в виде ползунов, Ролики закреплены на боковинах рамы посредством кронштейнов с возможностью перестановки по вертикали относительно основания боковин рамы.

Величина смещения вниз продольных осей роликов относительно продольных осей цапф барабана определяется из следующего выражения;

Н вЂ” К где Н вЂ” величина смещения вниз продольных осей роликов относительно продольных осей цапф барабана, мм;

D — диаметр ролика, мм;

d — диаметр цапфы барабана, мм;

P — вес барабана, кгс;

Q — тяговое усилие, кгс;

К вЂ” корректирующий коэффициент, равный 0,95.

Отношение диаметра ролика к диаметру цапфы барабана находится в следующей зависимости

3 с — <5.

D б

Все указанные отличительные признаки не обнаружены в известных технических решениях и обеспечивают достижение поставленной цели, что соответствует критерию "существенные отличия".

На фиг.1 схематично изображена концевая головка скребкового конвейера, вид сбоку; на фиг.2 — вид по стрелке А на фиг.1; на фиг.3 — вид по стрелке Б на фиг.1.

Концевая головка содержит боковины 1 рамы с основаниями 2, пазы 3 в боковинах рамы, ползуны 4, барабан 5, цапфы 6 барабана, ролики 7 — упорные элементы, кронштейн 8 и пазы 9 кронштейна.

При работе конвейера барабан 5 с цапфами 6 в ползунах 4 перемещается в пазах

3 боковин 1 рамы в направлении роликов 7, Под влиянием тягового усилия, действующего на барабан 5, цапфы 6 поджимаются к роликам 7, которые начинают вращаться.

Крометягового усилия Q, которое зависит от сопротивления движению и веса холостой ветви рабочего органа конвейера, на барабан действует сила P тяжести, В случае расположения осей ролика и цапфы барабана по направлению суммарной силы Р, действующей на барабан, ролик воспринимает как тяговое усилие, так и силу тяжести. В этом случае нагрузка от тяжести барабана на ползуны не действует и износа в них не происходит.

В зависимости от условий работы величина смещения роликов относительно цапф барабана в сторону основания боковины рамы может быть различной и зависит, например, от рабочего усилия.

Введенный в соотношение корректирующий коэффициент К учитывает отдельные упрощения, принятые при выводе зависимости, а также возможные отклонения от расчета, вызванные изменениями условий работы конвейера.

Отношение диаметра роликов к диаметру цапфы в пределах 3 — 5, также как и значение корректирующего коэффициента, определено по результатам испытаний конструкции концевой головки скребкового конвейера.

В предложенной конструкции усилия, действующие на барабан, практически не передаются на ползун, что исключает его износ, а в связи со значительной разницей в диаметрах цапфы барабана и роликов скорость вращения роликов мала, что дает воз1724531 г л можность исключения из конструкции подшипников качения, Такое исполнение концевой головки существенно проще ранее известных, более надежно в работе и не требует значительных эксплуатационных затрат, как-то проверки работоспособности подшипниковых узлов, их смазки, частой замены изношенных и вышедших из строя деталей, Предварительные расчеты показывают, что годовой экономический эффект от использования предлагаемой конструкции составит более 100 тыс,рублей.

Формула изобретения

1.Концевая головка конвейера, включающая барабан для тягового органа, цапфы которого установлены с возможностью взаимодействия с упорными элементами в опорах, размещенных в горизонтальных пазах боковин рамы с возможностью ограниченного перемещения в них, о т л ич а ю щ а я с я тем, что, с целью повышения надежности в работе и снижения эксплуатационных затрат при обслуживании концевой головки, упорные элементы выполнены в виде роликов, соосно установленных на боковинах рамы посредством осей с возможностью вращения вокруг них, при этом продольные оси роликов смещены относительно продольных осей цапф барабана вниз и в сторону действия на барабан тягового усилия от тягового органа, а опоры выполнены в виде ползунов, 5 2.Концевая головка по п.1, о т л и ч а ющ а я с я тем, что оси роликов закреплены на боковинах рамы посредством кронштейнов с возможностью перестановки по вертикали.

10 З.Концевая головка по пп.1и2,,о т л ич а ю щ а я с я тем, что величина смещения вниз продольных осей роликов относительно продольных осей цапф барабана определяется из следующего выражения: н к D+dP с где Н вЂ” величина смещения вниз продольных осей роликов относительно продольных осей цапф барабана, мм;

20 0 — диаметр ролика, мм;

d — диаметр цапфы барабана, мм;

P — вес барабана, кгс;

Q — тяговое усилие, кгс;

К вЂ” корректирующий коэффициент, рав25 ный 0,95.

4.Концевая головка по пп.1-3, о т л и ч аю щ а я с я тем, что отношение диаметра ролика к диаметру цапфы барабана определяется из следующего соотношения:

3 < — <5 о

1724531 с г

/

/ /
