Реферат



Изобретение относится к устройствам для получения озона, используемым в металлургической , химической, фармацевтической , пищевой отраслях промышленности , в коммунальном хозяйстве, и позволяет достигнуть повышения рабочей частоты и упрощения конструкции озонатора. Генератор озона выполнен в виде цилиндрического конденсатора, на внутренней обкладке которого размещены щетки или иголки для создания тихого электрического разряда, причем конденсатор включается последовательно в цепь линии с распределенными параметрами и линия настраивается в резонанс с конденсатором. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 С 01 В 13/11

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

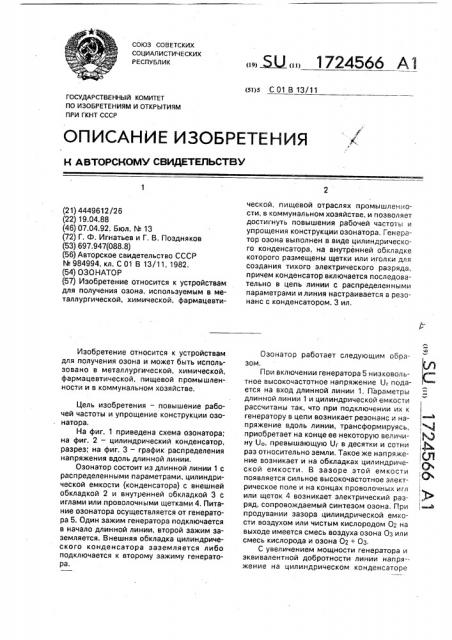

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4449612/26 (22) 19.04.88 (46) 07.04.92. Бюл. М 13 (72) Г. Ф. Игнатьев и Г. В. Поздняков (53) 697.947(088.8) (56) Авторское свидетельство СССР

М 984994, кл. С 01 B 13/11, 1982. (54) ОЗОНАТОР (57) Изобретение относится к устройствам для получения озона, используемым в металлургической, химической, фармацевтиИзобретение относится к устройствам для получения озона и может быть использовано в металлургической, химической, фармацевтической, пищевой промышленности и в коммунальном хозяйстве.

Цель изобретения — повышение рабочей частоты и упрощение конструкции озонатора, На фиг. 1 приведена схема озонатора; на фиг. 2 — цилиндрический конденсатор, разрез; на фиг. 3 — график распределения напряжения вдоль длинной линии, Озонатор состоит из длинной линии 1 с распределенными параметрами, цилиндрической емкости (конденсатора) с внешней обкладкой 2 и внутренней обкладкой 3 с иглами или проволочными щетками 4, Питание озонатора осуществляется от генератора 5. Один зажим генератора подключается в начало длинной линии, второй зажим заземляется. Внешняя обкладка цилиндрического конденсатора заземляется либо подключается к второму зажиму генератора.,. Ы,, 1724566 А1 ческой, пищевой отраслях промышленности, в коммунальном хозяйстве, и позволяет достигнуть повышения рабочей частоты и упрощения конструкции озонатора, Генератор озона выполнен в виде цилиндрического конденсатора, на внутренней обкладке которого размещены щетки или иголки для создания тихого электрического разряда, причем конденсатор включается последовательно в цепь линии с распределенными параметрами и линия настраивается в резонанс с конденсатором. 3 ил, Озонатор работает следующим образом.

Пои включении генератора 5 низковольтное высокочастотное напряжение U подается на вход длинной линии 1. Параметры длинной линии 1 и цилиндрической емкости рассчитаны так, что при подключении их к генератору в цепи возникает резонанс и напряжение вдоль линии, трансформируясь, приобретает на конце ее некоторую величину 4, превышающую U< в десятки и сотни раз относительно земли. Такое же нап ряжение возникает и на обкладках цилиндрической емкости, В зазоре этой емкости появляется сильное высокочастотное электрическое поле и на концах проволочных игл или щеток 4 возникает электрический разряд, сопровождаемый синтезом озона, При продувании зазора цилиндрической емкости воздухом или чистым кислородом Oz на выходе имеется смесь воздуха озона Оз или смесь кислорода и озона 02 + Оз, С увеличением мощности генератора и эквивалентной добротности линии напряжение на цилиндрическом конденсаторе

1724566

Оо=0г- Оэ, где 0г — выходное напряжение низковольтного генератора питания.

Длинная линия выполнена из диэлектрического стержня с навитым на нем проводником. Такая линия обладает определенным коэффициентом замедления для электромагнитной волны, поэтому геометрическая длина линии не равна ее электрической длине, Геометрическая длина

Составитель Л. Юлдашева

Техред М.Моргентал Корректор О Кравцова

Редактор И. Шулла

Заказ 1144 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 возрастает. Для исключения возможности электрического пробоя между обкладками требуется увеличить зазор цилиндрической емкости и площадь ее обкладок, а следовательно, и количество иголок, Количество выделяемого озона в этом случае увеличивается.

В озонаторе в качестве источника питания используется низковольтный высокочастотный генератор (f > 10 кГц). Высокое высокочастотное напряжение на генераторе озона получается в момент возникновения резонанса в цепи, состоящей из длинной линии с распределенными параметрами и цилиндрической емкости (генератор озона).

Величина высокого напряжения Uo определяется эквивалентной добротностью

С4 всей системы в целом на резонансной частоте и равно линии выбирается такой, чтобы на резонансной частоте с учетом коэффициента замедления и величины цилиндрической емкости вдоль линии укладывалось примерно чет5 верть длины волны, Таким образом, озон синтезируется из воздуха или чистого кислорода, который подается при помощи вентилятора в зазор цилиндрической емкости. Воздух и обкладки

10 емкости являются теплоотводами, поэтому в озонатор нет необходимости подавать для охлаждения воду. Отпадает необходимость в изготовлении специального высоковольтного трансформатора на магнитном сердеч15 нике и блока управления. Для питания озонатора требуется только низковольтный высокочастотный генератор, Озонатор ра-, ботает в области высоких частот (выше

10кГц), что позволяет существенно увели20 чить выход озона.

Формула изобретения

Озонатор, состоящий из высоковольтного источника питания и генератора озона, 25 выполненного в виде цилиндрического конденсатора, отличающийся тем, что, с целью повышения рабочей частоты и упрощения конструкции, он снабжен искусственной длинной линией, последовательно

30 соединенной с цилиндрическим конденсатором, выполненным с металлическими иглами на внутренней обкладке.
