Реферат



Изобретение относится к области производства аппаратов химической технологии , может быть использовано при создании дистилляционных опреснителей, использующих солнечную энергию позволяет снизить энергозатраты путем естественной подачи жидкости в испаритель по мере ее испарения. Жидкость нагревается в вакуумном испарителе, расположенном над уровнем источника жидкости, при максимальном превышении уровня жидкости в испарителе над уровнем источника, равном отношению атмосферного давления к произведению ускорения силы тяжести на плотность жидкости. Пар из зоны испарения отводится с последующей конденсацией и отводом дистиллята в емкость. По мере испарения воды и конденсации ее паров вода непрерывно поступает в испаритель под действием атмосферного давления . 1 ил.

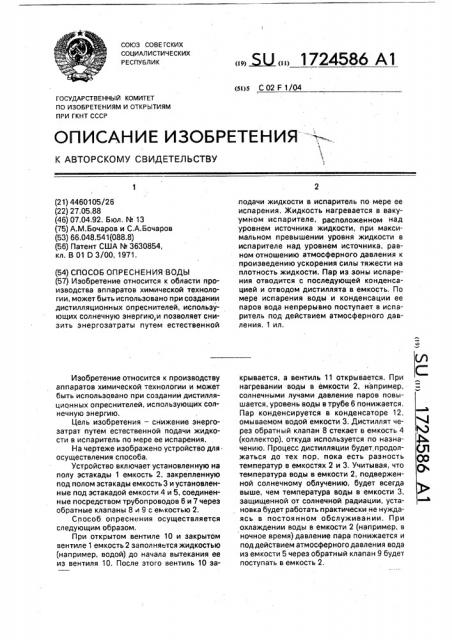

СОЮЗ СОВЕ ГСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (s1)s С 02 F 1/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ (21) 4460105/26 (22) 27,05.88 (46) 07.04.92. Бюл, М 13 (75) А.М.Бочаров и С.А.Бочаров (53) 66.048.541(088.8) (56) Патент США М 3630854, кл. В 01 О 3/00, 1971.

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (54) СПОСОБ ОПРЕСНЕНИЯ ВОДЫ (57) Изобретение относится к области производства аппаратов химической технологии, может быть использовано при создании дистилляционных опреснителей, использующих солнечную энергию,и позволяет снизить энергозатраты путем естественной

Изобретение относится к производству аппаратов химической технологии и может быть использовано при создании дистилляционных опреснителей, использующих солнечную энергию.

Цель изобретения — снижение энергозатрат путем естественной подачи жидкости в испаритель по мере ее испарения.

На чертеже изображено устройство для осуществления способа, Устройство включает установленную на полу эстакады 1 емкость 2, закрепленную под полом эстакады емкость 3 и установленные под эстакадой емкости 4 и 5, соединенные посредством трубопроводов 6 и 7 через обратные клапаны 8 и 9 с емкостью 2.

Способ опреснения осуществляется следующим образом, При открытом вентиле 10 и закрытом вентиле 1 емкость 2 заполняется жидкостью (например, водой) до начала вытекания ее из вентиля 10. После этого вентиль 10 за.подачи жидкости в испаритель по мере ее испарения. Жидкость нагревается в вакуумном испарителе, расположенном над уровнем источника жидкости, при максимальном превышении уровня жидкости в испарителе над уровнем источника, равном отношению атмосферного давления к . произведению ускорения силы тяжести на плотность жидкости. Пар из эоны испарения отводится с последующей конденсацией и отводом дистиллята в емкость. По мере испарения воды и конденсации ее паров вода непрерывно поступает в испаритель под действием атмосферного давления. 1 ил. крывается, а вентиль 11 открывается. При нагревании воды в емкости 2, например, солнечными лучами давление паров повышается, уровень воды в трубе 6 понижается.

Пар конденсируется в конденсаторе 12, омываемом водой емкости 3. Дистиллят через обратный клапан 8 стекает в емкость 4 (коллектор), откуда используется по назначению. Процесс дистилляции будет.продолжаться до тех пор, пока есть разность температур в емкостях 2 и 3. Учитывая, что температура воды в емкости 2, подверженной солнечному облучению, будет всегда выше, чем температура воды в емкости 3, защищенной от солнечной радиации, установка будет работать практически не нуждаясь в постоянном обслуживании. При охлаждении воды в емкости 2 (например, в ночное время) давление пара понижается и под действием атмосферного давления вода из емкости 5 через обратный клапан 9 будет поступать в емкость 2, 1724586

Составитель В. Золотов

Техред М.Моргентал Корректор М. Демчик

Редактор Н. Яцола

Заказ 1145 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Таким образом, способ позволяет получать дистиллированную воду и как попутный продукт — соль, используя при этом природную энергию, что особенно экономически целесообразно для малоосвоенных районов страны: пустынь, полупустынь, степных пастбищ, где есть соленая вода и много солнечной энергии.

Формула изобретения

Способ опреснения воды, содержащий нагрев жидкости в вакуумном испарителе, расположенном над уровнем источника жидкости, отвод пара из зоны испарения с последующей его конденсацией и отводом дистиллята в емкость, отличающийся тем, что, с целью снижения энергозатрат путем естественной подачи жидкости в ис5 паритель по мере ее испарения, максимальное превышение уровня жидкости в испарителе над уровнем источника жидкости равно отношению атмосферного давления к произведению ускорения силы

10 тяжести на плотность жидкости, при этом подача жидкости в испаритель и отвод конденсата осуществляется через обратные клапаны,
