Полимерцементный состав

Полимерцементный состав

Иллюстрации

Показать все

Реферат



Использование: в строительстве, при ремонте строительных конструкций, покрытий полов, а также в устройстве выравнивающих стяжек в цехах с воздействием агрессивных сред, при изготовлении изделий , стойких к коррозии. Сущность изобретения: полимерцементный состав включает следующие компоненты, мае.%: портландцемент 7,06-24,1; бутадиенстирольный латекс стабилизированный 4,1-12,94, кварцевый песок 45,5-57,5; гипс полуводный 2,64-18,81; фосфат титана 0,03-1,29: олигоэфиры левоглюкозана 0,14-0,40; вода остальное. Прочность при сжатии в возрасте 1 сут составляет до 31,5 МПа. при изгибе - до 7,8 МПа, при раскалывании - до 2,6 МПа. Прочность при сжатии в возрасте 7 сут составляет до 52, 5 MIX, при изгибе - до 13,17 МПа, при раскалывании - до 4,4 МПа. Адгезия к старому бетону до 3,5 МПа„водопоглощение за 24 ч составляет до 2,9 %, морозостойкость до 210 циклов, коэффициент размягчения в воде составляет до 1,05; коэффициент стойкости в 5%-ном растворе NaCI до 0,95, в 10%-нбм растворе МааСОз - до 1,2, в 5%-ном растворе NaOH - до 0.98. 2 табл.

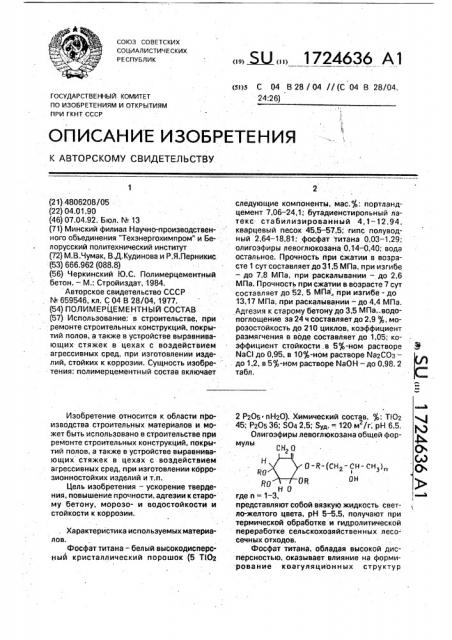

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4806208/05 (22) 04.01.90 (46) 07.04.92, Бюл. № 13 (71) Минский филиал Научно-производственного объединения "Техэнергохимпром" и Белорусский политехнический институт (72) М,В.Чумак, В.Д. Кудинова и Р,Я.Перникис (53) 666.962 (088.8) (56) Черкинский Ю.С. Полимерцементный бетон. — M.: Стройиздат, 1984.

Авторское свидетельство СССР

¹ 665599554466, кл. С 04 В 28/04, 1977. (54) ПОЛИМЕРЦЕМЕНТНЫЙ СОСТАВ (57) Использование: в строительстве, при ремонте строительных конструкций, покрытий полов, а также в устройстве выравнивающих стяжек в цехах с воздействием агрессивных сред, при изготовлении изделий, стойких к коррозии. Сущность изобретения; полимерцементный состав включает

Изобретение относится к области производства строительных материалов и может быть использовано в строительстве при ремонте строительных конструкций, покрытий полов, а также в устройстве выравнивающих стяжек в цехах с воздействием агрессивных сред, при.изготовлении коррозионностойких изделий и т.п.

Цель изобретения — ускорение твердения, повышение прочности, адгезии к старому бетону, морозо- и водостойкости и стойкости к коррозии.

Характеристика используемых материалов.

Фосфат титана — белый высокодисперсный кристалличес.кий порошок (5 TIOz

„„Я „„1724636 А1 (si)s С 04 В 28/04 //(С 04 B 28/04, 24:26) следующие компоненты, мас.%: портпандцемент 7,06 — 24,1; бутадиенстирольный латекс стабилизированный 4,1 — 12,94, кварцевый песок 45,5 — 57,5; гипс полуводный 2,64-18,81; фосфат титана 0,03-1.29; олигоэфиры левоглюкозана 0,14-0,40; вода остальное. Прочность при сжатии в возрасте 1 сут составляет до 31,5 МПа, и ри изгибе — до 7,8 МПа, при раскалывании — до 2,6

МПа. Прочность при сжатии в возрасте 7 сут составляет до 52, 5 МПа„при изгибе - до

13,17 МПа; при раскалывании — до 4,4 МПа.

Адгезия к старому бетону до 3,5 МПа,.водопоглощение за 24 ч составляет до 2,9, морозостойкость до 210 циклов, коэффициент размягчения в воде составляет до 1,05; коэффициент стойкости . в 5 -ном растворе

NaCI до 0,95, в 10 -ном растворе йа2СОЗ— до 1,2, в 5%-ном растворе NaOH — до 0.98. 2 табл.

2 Р О5 пН О). Химический состав, %: Т!02

45; Р2ОБ 36; $04 2,5; $уд. = 120 м /г, рН 6,5.

Олигоэфиры левоглюкозана общей форСН 0

0 R-(сн сН сн )д и

R0

R0

Н 0 где n = 1 — 3, представляют собой вязкую жидкость светло-желтого цвета, рН 5 — 5,5, получают при термической обработке и гидролитической переработке сельскохозяйственных лесосечных отходов.

Фосфат титана, обладая высокой дисперсностью, оказывает влияние на формирование коагуляционных структур

1724636 гипсоцементного вяжущего, выступая как готовые центры кристаллизации, с другой стороны, он уплотняет и упрочняет полимерные пленки. Регулирование подвижности состава с одновременным улучшением 5 эффекта от воздействия фосфата титана достигается за счет олигоэфиров левоглюкозаHB.

Содержание сухого вещества в бутадиенстирольном латексе составляет 49 . 10

Полимерцементный состав готовят следующим образом.

Сначала дозируют и перемешивают песок, цемент, гипс, 2/3 расчетного количества воды. В приготовленную смесь 15 добавляют латекс и олигоэфиры, предварительно растворенные в остальном количестве воды. Все компоненты перемешивают

2,5 — 3 мин.

Для приготовления известного пол- 20 имерцементного состава сначала перемешивают сухие компоненты, добавляют 2/3 расчетного количества воды, а затем в полученную смесь вводят латекс, предварительно растворенный в остальном 25 количестве воды.

Из полученных смесей формуют образцы — кубы 7х7х7 см и балочки.4х4х16 см, уплотняют на стандартном встряхивающемся столике в течение 30 с. Твердение 30 образцов производилось в естественновлажностных условиях в течение 1 и 7 сут, Приготовленные образцы испытывают на прочность при сжатии и растяжении при изгибе, раскаливании по ГОСТ 10180-78, на 35 водопоглощение по ГОСТ12730.3-78, морозостойкость по ГОСТ 10060-.87.

0,14 — 0,40

Остальное

Водо- и стойкость к коррозии характеризуют коэффициентами стойкости в воде

К и в агрессивных средах К т. Коэффициенты стойкости равны отношению прочности при изгибе образцов-балочек после пребывания в среде втечение 30 cyi. к прочности при изгибе образцов нормальновлажностного твердения (образцы одного возраста).

В качестве агрессивных сред используют 5 -ный раствор NaCl и 10 -ный раствор

Ма2СОз, время экспозиции 30 сут.

В табл.1 представлены известный и предлагаемый составы., В:табл.2 — свойства этих составов.

Формула изобретения

Полимерцементный состав, включающий портландцемент, бутадиенстирольный латекс, стабилизированный, кварцевый песоки воду, отл и ч а ю щи и с я тем, что, с целью ускорения твердения, повышения прочности, адгезии к старому бетону, морозо- и водостойкости и стойкости к коррозии, оН дополнительно содержит гипс полуводный, фосфат титана и олигоэфиры левоглюкозана при следующем соотношении компонентов, мас. ;

Портландцемент 7,06-24,1

Бутадиенстирольный латекс стабилизированный 4,1 — 12,94

Кварцев ый песок 45,5 — 57,5

Гипс полуводный 2,64-18,81

Фосфат титана 0,03 — 1.29

Олигоэфиры левоглюкозана

Вода

1724 б36

-1 1

0О

Ч.>

Ф л

CA 1 м л.оi I ч» I

>О

Ф л

I

)Ч I в (л

Ч.>

Ю л а

1

I о в

-б I

Т (>> .О1 л . (Ч (Ч

Ю

Ч.>

Ю л ъ ) 3

1 Ч:> 1

I 1 (I

I 1

1 1

1v

-3 1

CD I х сл л

Ю т» Ю

1 1

1 1

1 1 л

-а.

С>О О

3Ч л

Ю! 1! л ) е

I

О1 I 1 л ) 1 1

1 1

1:1!

) 1

-зЮ м .Ю с

Ч:>

<Ч

v (О

Е, л

Ц о х

0 (О

1

).1 в

>.О 1

°вЂ”

I

1

-э.

Ю (Ч

Ю

Ю

-=Г Ю м сЧ

°

СО I л

>» 1

I м ) 3)1 I а

1 ч»

I!

LA л

LA м

Ю

СЧ

«V

CD

-О

1

1 л

I

1 м

Ю

СО

)l

1

I

1

1

1

3

1

I

1

1

l !

I

1

1

1

I

М (L

)- м

0!

Ctt I

m LA (О С>О

S CD (Ч

>S °

I- l— оо со о (Я

I о

Ctt с

Y too

v с>

Ф (3 ъ»

C

L Р л

>S 1 л LA

Z 3Ч

Ц о

m t

>,о

1-. с> о (,Г

t I

2i

O. (О

S Х

S (О (>) C>! о о х

S Я с с

О 1

2i

IT

Э

Х о

X о с)в ! Л I

I I (Ч (ОМ I

Цл ом

С0 3Ч 1

I

1

1.

mI

:й

1 с!!

IQ1

— !.

I

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1 !

I

1

1

l

1

1

1 .t (1

I

1 Ц

Э а

Е:

>S .(>

Х (0

О)

Ф

Ф ь

) 1

1 1

1 1

1 1

1 1 ((:) > 1

1 1

1 1

1 1

1 1

1 1

1 1

1 1

1 CO 1

1 1

l 1

1 1

1 1

1 1

1 1

I 1 л

I 1

1-- 1

1 1

I 1

I I

I 1

1 1

1 1

I l

1 I

I --3 1

1 I

1 I

Г I

1 1

1 1

1 1

1 I

1. М

1 1

1 1

I — — 1

1 1

1 1

I 1

1 1

I 1

I (4 1

1 1

1 1

I- 1

I 1

1 1

I 3 ! 1

I т- t (!

1 !

I

Ф

1 и о

0 1

1 — — 1

lz

О)

9 t

D.O

ЦОЕ х (— со (О .

1- CD Л аю

О -О CD

cz()1 Ю л сч а— Ю

-1 (> 1 LA LA (Ч - ) СО (Л LA Ю е

% Ю м ю

Ю

Ю Ф

Ю Ю

>Я

>Х .» л > 3. у A L

X CLA m

>О ОъО Z

Фа! е

О So

Q. I- & к vo

C>) X

S О)

g:v

Ц X (О

)о (tt (tt е (О t-.)- .= v о t(O (О и О

>S Lh а, m c>3 (A

Ctt ОО

=) tt 1 а о (О а-М

Ы ZC>O

172463G

LC) и \

С) LC)

>О

C) О)

C) Ю

С 4

Ю

О1

>О

СЧ о

Г

C) ю

СГ)

С) CO о

С) м

СЧ

С)

СО о

С) О

С) о

СО

C) Г

С:>

С:>

СЧ

CD м

Ю

О\

С) СЧ

СО

С) Ч)

О \

Ю м

34 > м м и о и

СГ\ оО

Л СЧ

lA

3Л

ОЪ о

С)

СЧ

СГ)

CO

С:>

° O

Ю (Л

О)

С) C) О)

СЧ м

CV о

>т з т

Iи

C3)

О) (>)

LA

Ю

СГ) и)

С) о и \

C) Ю

"О

С:) л

С:>

° О

С>

C)

СГ\

)О

° » м

С) л о

СЧ

34

О> иъ

СЧ

О

LA

"О о л

LC)

C) м

>

3 !

1 t0

I l0

1 Iи о и

CD (.Г\ о

C) д

С.">

Ю

СЛ

Ю м

CO

С)

СО

tD

СЧ вЂ” -- — —.> ! I

1 I

1 1

1 (1 1

1

1 I

1 1

1 1

1 I

1 1

1 1

3и м о

X и

Ю >34>

u LC) t4

I0 Ф

Е о

CLI Iа и о о (0 Y

>z и о а (>

X о

Z л

X о а

I»

V l0 о

Y X

1 ф

Л с

l0

Y и

С1

30 Ф

m ч а о

Ф

3z m

Э

X %

D Z (>3 о о

Ф

Ф (v о

3 о

z:

1л и

Ф

l" и (»

v о х

>lz

)о

3>. и о

l0 2

o c

a Y о к

Е «Г

Э

X

03

ЕГ о с

3 0Ф о

О О ч

О -0.

СО СЧ

X Э

X lO

I- X

m I

% C) и z

Iи о,О >т о

С) 0С о

l0

Ф

Iv

>т о

Ф

С.Э

tC

С0

03 О

I- Iz

О. а с с

z z о. а с с

z z а z

C X

Cl

1

СЧ (I

l0 I

I ч!

Xl

1 с(1 (О(1

301

l- t (I

1

1 !

I

I

I

1

I

Г

1 !

1

I

1

I

1

I

1

1

1

I

I

I

3

1

1

1

1

1

1

1

1 !

1 1

1 I

I 1

I 1 ! 1

1 1

1 ! О 1

I 1

I I -- — 1

1 1

1 1

1 I

I I

1 CO

I

3 (I I

1 1

1 (1 1

1 t ! t

1 1

1 1

1 I

1 1

I 1

3 1

l ъО 1

1 I

1! 1 (1

1 1 !

1 I

1 1

СГ) ф 1 1! 3

I 1

I 3

1 1

1 1

I 1

I I, 3 1

I I ! (1 1

1 1

1 М I .I 1

I I

1 1

1 1

I 1

1 I

1 1

I C>(!

I 1

I 1

1 1 ! 1

I 1

I I

I (1 (1 1

1

l

1

1

1

34\ м

° СЧ

О1 о ь

СЧ

СЧ

СЧ

СЧ

LA м

СГ) CO а о

0- >-0

СЧ CO м Ю! к и

m а

Ф (0 л о"

С 01 l0

Ф C

Ф K

f0 .0 С а 1- tv л

z î и а т с ул о

С1 03

0= (о

СЧ

СЧ Л

>4)

"0 м

СЧ

СЧ ю

С 4 ( л

Д

СЧ м со л а

ГЧ м

3(Ъ о

СЧ

> м л

СЧ Ь

СЧ о

СЧ )О

Ч)

СЧ

Р

LC) 34\

Ф и \

X Ф

x \o

l0 l3\,. m и х

z о

v

М 4 Р

С:>

36 Ф а

J) э а v о о

m x

l >т

v o

Ф Ia v

I (I !

LO

C) I

1

1

CO 1 а ! о !

1

1

Ю 1

Ч) I

C) ( (I !

О

СГ\ I

С)

1

1

СО

СТ\

C) 1

CO I

C> I

1

О 1

>О 1

Ю I

3 (О) 1 а (I

l

CFI

--0 1

I о

1

I!

LA 1

1 ь

3

3

30 1, @ 1

Ф 1 о. 1

o (Ф (» и (0 (а (
