Способ термической обработки листов магнитопроводов

Способ термической обработки листов магнитопроводов

Иллюстрации

Показать все

Реферат



Изобретение относится к металлургии, в частности к термической обработке магнитных материалов, и может быть использовано при термической обработке листов магнитопроводов из нелёгированной электротехнической стали. Цель - уменьшение удельных потерь и повышение магнитной индукции. Способ включает отжиг при 700 - 900°С в защитной атмосфере, ударную обработку холодом и повторный отжиг при 700 - 900°С, причем обработку холодом проводят в жидкой среде с температурой от -70 до -150°С или адиабатически расширяющимся газом при температуре от -70 до -150°С. Способ позволяет также снизить энергозатраты на охлаждение металла, обеспечить возможность регулирования температуры охлаждения металла, упростить обработку холодом в непрерывном потоке. 2 з.п.ф-лы, 1 табл.

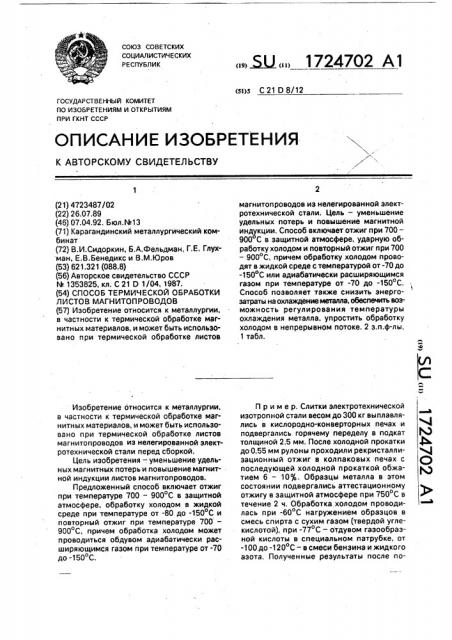

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (s»s С 21 0 8/12

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 4

1Я

О

ЬЭ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4723487/02 (22) 26.07.89 (46) 07,04.92. Бюл,ЬЫЗ (71) Карагандинский металлургический комбинат (72) В.И.Сидоркин, Б.А.Фельдман, Г.Е. Глух ман, Е.В.Бенедикс и В.М.Юров (53) 621.321 (088.8) (56) Авторское свидетельство СССР

hL 1353825, кл. С 21 D 1/04, 1987. (54) СПОСОБ ТЕРМИЧЕСКОЙ ОБРАБОТКИ

ЛИСТОВ МАГНИТОПРОВОДОВ (57) Изобретение относится к металлургии, в частности к термической обработке магнитных материалов, и может быть использовано при термической обработке листов

Изобретение относится к металлургии, в частности к термической обработке магнитных материалов, и может быть использовано при термической обработке листов магнитопроводов из нелегированной электротехнической стали перед сборкой.

Цель изобретения —. уменьшение удельных магнитных потерь и повышение магнитной индукции листов магнитопроводов.

Предложенный способ включает отжиг при температуре 700 — 900 С в защитной атмосфере, обработку холодом в жидкой среде при температуре от -80 до -1,50 С и повторный отжиг при температуре 700 —

900 С, причем обработка холодом может проводиться обдувом адиабатически расширяющимся газом при температуре от -70 до -150 С.

„,, Ж„„1724702 А1 магнитопроводов из нелегированной электротехнической стали. Цель — уменьшение удельных потерь и повышение магнитной индукции. Способ включает отжиг при 700—

900 С в защитной атмосфере, ударную обработку холодом и повторный отжиг при 700 — 900 С, причем обработку холодом проводят в жидкой среде с температурой от -70 до

-150 С или адиабатически расширяющимся газом при температуре от -70 до -150 С.

Способ позволяет также снизить энергозатраты на охлаждение металла, обеспечить возможность регулирования температуры охлаждения металла, упростить обработку холодом в непрерывном потоке. 2 з.п.ф-лы, 1 табл.

Пример, Слитки электротехнической изотропной стали весом до 300 кг выплавлялись в кислородно-конверторных печах и подвергались горячему переделу в подкат толщиной 2,5 мм. После холодной прокатки до 0,55 мм рулоны проходили рекристаллизационный отжиг в колпаковых печах с последующей холодной прокаткой обжатием 6 — 10 . Образцы металла в этом состоя н и и подвергались аттестацион ному отжигу в защитной атмосфере при 750 С в течение 2 ч. Обработка холодом проводилась при -60 С нагружением образцов в смесь спирта с сухим газом (твердой углекислотой), при -77 С вЂ” отдувом газообразной кислоты в специальном патрубке, от

-100 до -120 С вЂ” в смеси бензина и жидкого азота. Полученные результаты после по1724702 следующего отжига при 750 С приведены в таблице.

Предложенный способ наряду с улучшением магнитных характеристик имеет следующие преимущества: снижение энергозатрат на охлаждение металла; возможность гибкого регулирования температуры охлаждения металла и скорости отвода тепла изменением давления и расхода газа; упрощение организации обработки холодом в непрерывном потоке. при температуре 700 — 900 С в защитной атмосфере, ударную обработку холодом и

- повторный отжиг при 700 — 900 С, о т л ич а ю шийся тем, что, с целью уменьшения

5 удельных магнитных потерь и повышения магнитной индукции, обработку холодом производят в среде с температурой от -80 до

-150 С.

2. Способ по п.1, от л и ч а ю щи и с я

10 тем, что в качестве среды используют жидкую среду.

3. Способ по п.1, отличающийся тем, что в качестве среды используют адиабатически расширяющийся газ при темпе15 ратуре от -70 до -150 С.

Формула изобретения

1. Способ термической обработки листов магнитопроводов, включающий обжиг!

Обработка !! Исходные данные

После обработки холодом

Изменение потерь холодом (отжиг) при

Т,QC

Индукция Потери

ВЯ600 ° Р4,5(50 s

Тл, Вт/кг, Индукция . Потери !

:, Вял ° Рю

Тл Вт/кг

I р

Вт/кг

1, 611

6,10

- 60 . 1,614 (спирт+твердая углекислота) 6,21

0,11

1,7

0,08 1,3

0,54 9,5

0,36 6,35

1,624 5,81

1,667 5,13

1,667 5,31

5,89

5,67

5,67

1,621

1,643

1,643

-77

5,7

9,0

5,9

10,0

7,6

5,9

10,8

8,9

Составитель Ф. Стеценко

Техред M.Ìîðãåíòàë Корректор Н. Ревская

Редактор Л, Гратилло

Заказ 1151 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 (обдув углекислым газом) 1,644

1,655

-1000 1, 652 (бензин+жид- 1,638 кий азот) 1,640

-120 1, 630 (бензин+жид- 1,628 кий азот) 1,622

5,60

5,69

5,77

5,92

5,90

6,14

6,11

6,32

1,664

1,663

1,662

1,658

1,660

1,657

1,664

1,64

5,28

5,18

5,43

5,33

5,45

5,78

5,45

5,76

0,32

0,51

0,34

0,59

0,45

0,36

0,66

0,56
